EWS · Державки для расточных борштанг EWS, присоединение к станку VDI · арт. 20.BMT40CTX620

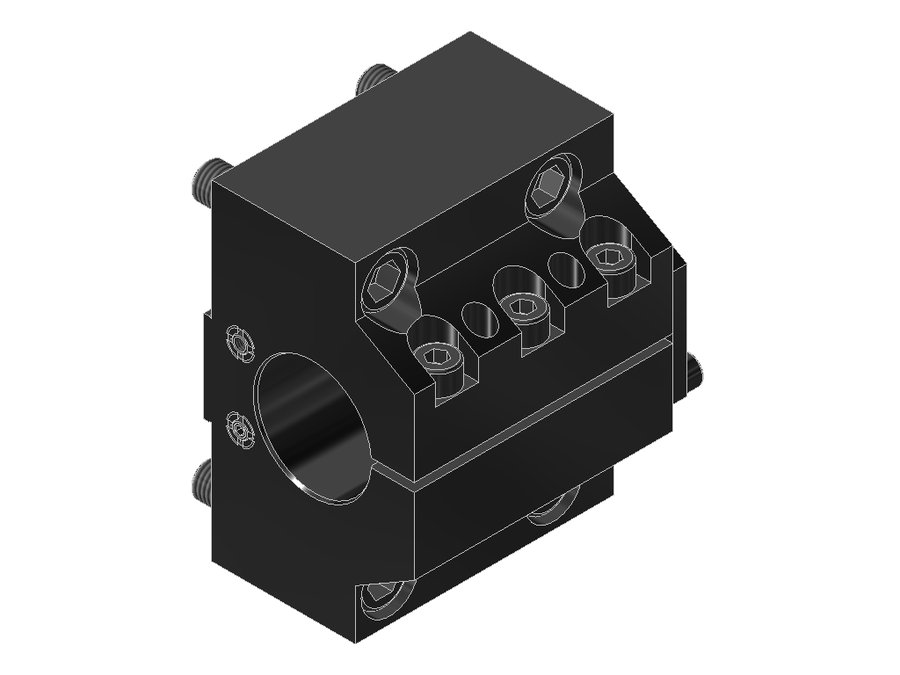

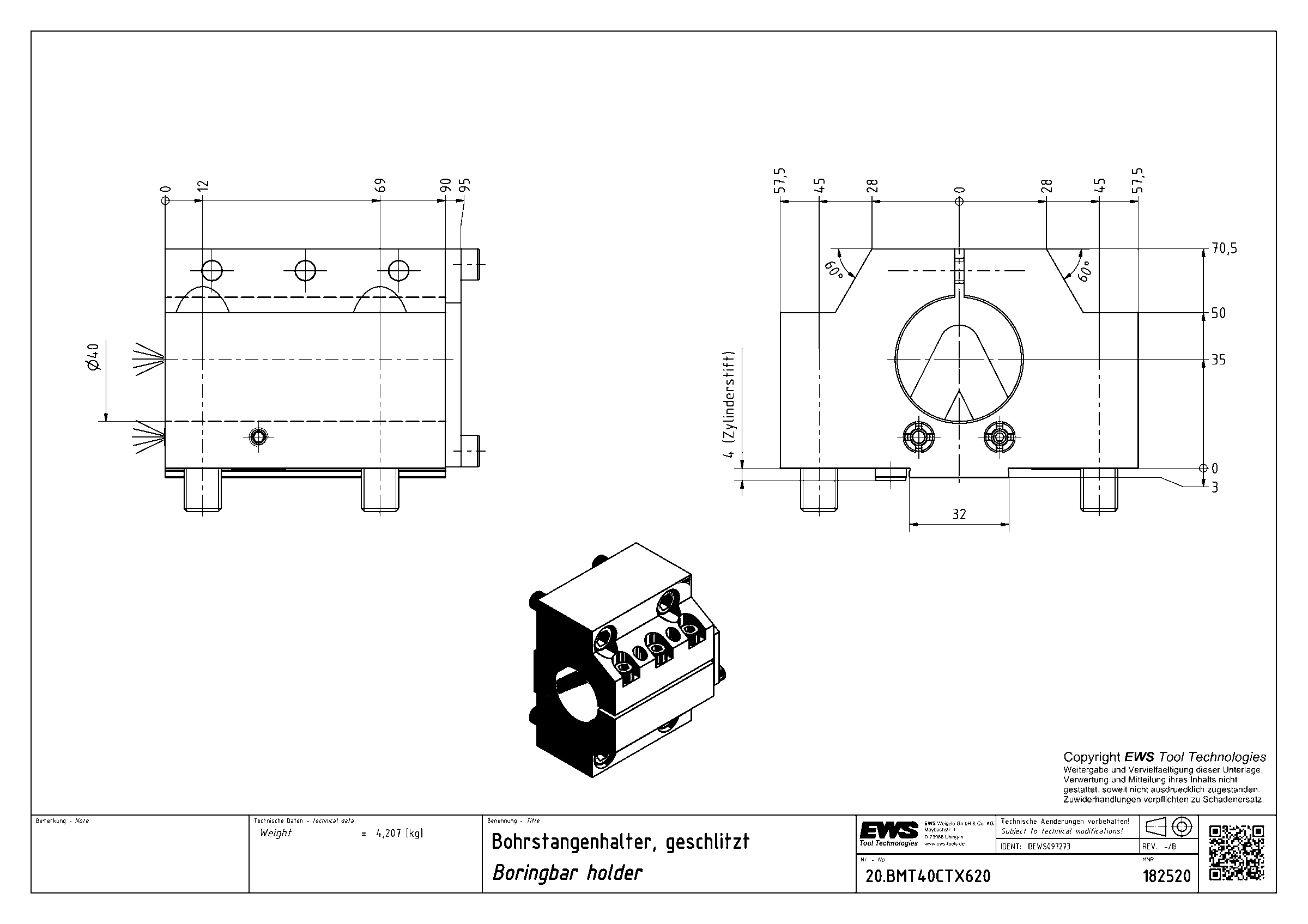

Державка для расточных борштанг EWS 20.BMT40CTX620, BMT, отверстие Ø40 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB090B0015 |
| Код интерфейса инструмента | ZYL04002215 |
| Исполнение | левое |
| Присоединение к станку | BMT/VDI50 гибридный |
| Присоединение инструмента | борштанга Ø40 |
| Функциональная длина | 35 мм |
| Вылет LPR | 70,5 мм |
| Масса | 4,207 кг |
| Высота | 115 мм |
| Общая длина | 73,5 мм |
| Ширина | 90 мм |
| Заказной номер EWS | 182520 |
Описание
Державка для борштанг, с разрезом
Державка для борштанг с охватывающим зажимом, особенно подходит для борштанг, склонных к вибрациям.
Инструмент оснащён регулируемым соплом СОЖ.
Внимание: не подходит для револьверных головок с приводным инструментом, привод которого проходит через хвостовик VDI.
Технические особенности
- Крышку нельзя переоборудовать
- С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем
Другие типоразмеры серии
Державки для расточных борштанг EWS, присоединение к станку VDI — 6 позиций серии, EWS.
| Артикул | Исполнение | Присоединение к станку | Присоединение инструмента | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|
| 19.40KM40MP620R | правое | VDI40 | KM 40 | 40 | |
| 19.40KM40SQT15 | нейтральное | VDI40, хвостовик повёрнут на 30° | KM 40 | 40 | |
| 19.50KM63SQT28 | правое | VDI50, хвостовик повёрнут на 30° | KM 60 | 50 | |
| 20.3032CTX | правое | VDI30 | борштанга Ø32 | 30 | |
| 20.3032LCTX | правое | VDI30 | борштанга Ø32 | 30 | |
| 20.BMT40CTX620 | левое | BMT/VDI50 гибридный | борштанга Ø40 | — | Текущая |
Совместимость
Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 20.BMT40CTX620.
Переходники21
- 28.4006SВтулка переходная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм
- 28.4006SIKВтулка переходная EWS 28.4006SIK, хвостовик Ø40, отверстие Ø6 мм
- 28.4008SВтулка переходная EWS 28.4008S, хвостовик Ø40, отверстие Ø8 мм
- 28.4008SIKВтулка переходная EWS 28.4008SIK, хвостовик Ø40, отверстие Ø8 мм
- 28.4010SВтулка переходная EWS 28.4010S, хвостовик Ø40, отверстие Ø10 мм
- 28.4010SIKВтулка переходная EWS 28.4010SIK, хвостовик Ø40, отверстие Ø10 мм
- 28.4012SВтулка переходная EWS 28.4012S, хвостовик Ø40, отверстие Ø12 мм
- 28.4012SIKВтулка переходная EWS 28.4012SIK, хвостовик Ø40, отверстие Ø12 мм
- 28.4016SВтулка переходная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
- 28.4016S-GEWВтулка переходная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
- 28.4016SIKВтулка переходная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
- 28.4018SIKВтулка переходная EWS 28.4018SIK, хвостовик Ø40, отверстие Ø18 мм
- 28.4020SВтулка переходная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм
- 28.4020S-GEWВтулка переходная EWS 28.4020S-GEW, хвостовик Ø40, отверстие Ø20 мм
- 28.4020SIKВтулка переходная EWS 28.4020SIK, хвостовик Ø40, отверстие Ø20 мм
- 28.4025SВтулка переходная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
- 28.4025S-M6Втулка переходная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
- 28.4025SIKВтулка переходная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
- 28.4031.75SВтулка переходная EWS 28.4031.75S, хвостовик Ø40, отверстие Ø31,75 мм (1 1/4")
- 28.4032SВтулка переходная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
- 28.4032S-M6Втулка переходная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм
Инструмент статический2
- 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
- PH31.4032-ZYLДержавка плавающая EWS PH31.4032-ZYL, хвостовик Ø40, под цанги, код 320 470E
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
