Державка для расточных борштанг EWS 20.3032CTX, хвостовик Ø30, отверстие Ø32 мм
EWS · Державки для расточных борштанг EWS, присоединение к станку VDI · арт. 20.3032CTX

Державка для расточных борштанг EWS 20.3032CTX, хвостовик Ø30, отверстие Ø32 мм

Система фиксации в гнездештифт (планка)
Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаZYL03202215
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаборштанга Ø32
Функциональная длина85 мм
Вылет LPR115 мм
Высота64 мм
Общая длина170 мм
Ширина70 мм
Заказной номер EWS105346
Радиальная ширина35 мм
Функциональная ширина35 мм

Описание

Державка для борштанг, с разрезом

Державка для борштанг с охватывающим зажимом, особенно подходит для борштанг, склонных к вибрациям.

Инструмент оснащён регулируемым соплом СОЖ.

Внимание: не подходит для револьверных головок с приводным инструментом, привод которого проходит через хвостовик VDI.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

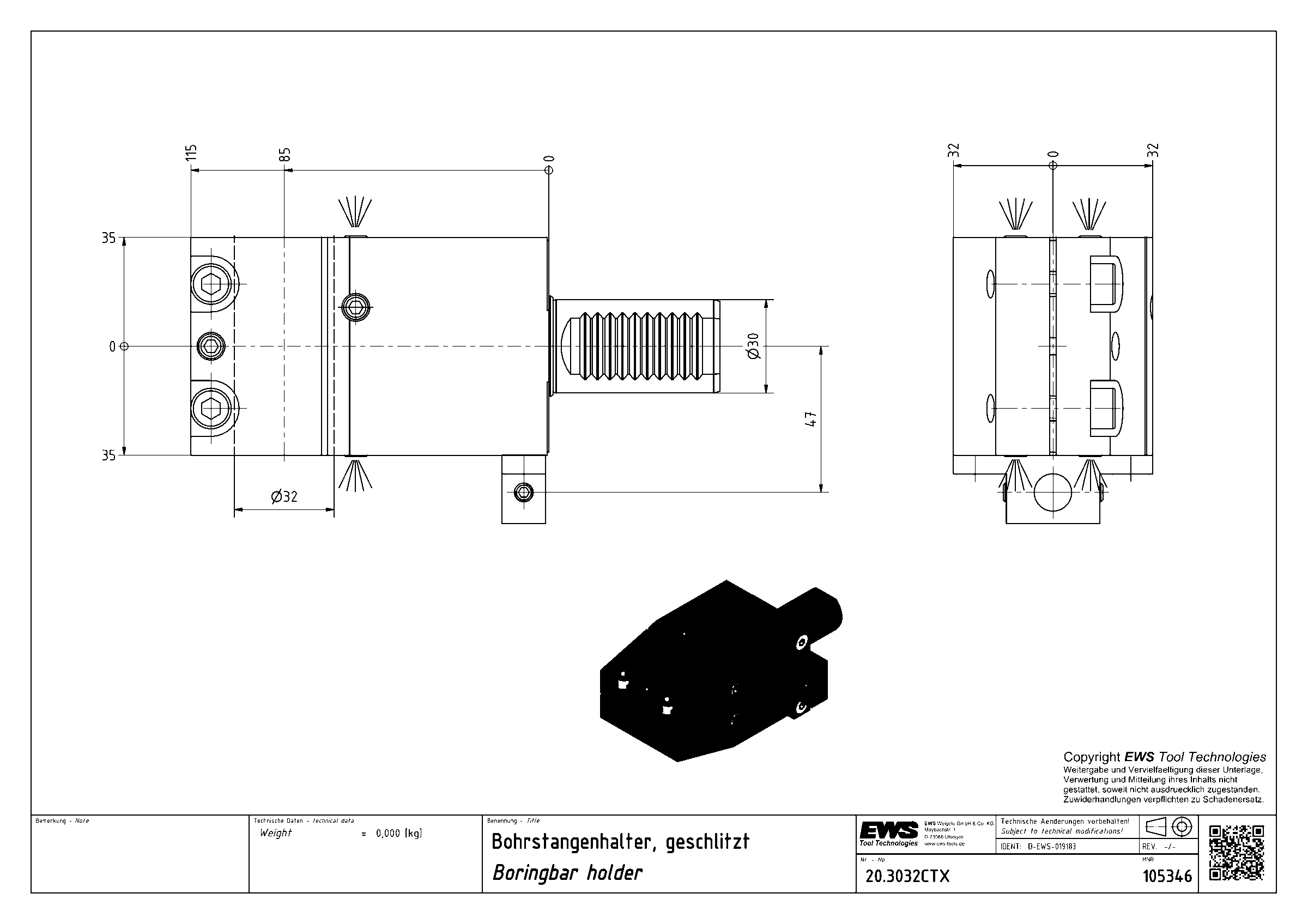

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Державки для расточных борштанг EWS, присоединение к станку VDI — 6 позиций серии, EWS.

АртикулИсполнениеПрисоединение к станкуПрисоединение инструментаДиаметр хвостовика, ммВ список
19.40KM40MP620RправоеVDI40KM 4040
19.40KM40SQT15нейтральноеVDI40, хвостовик повёрнут на 30°KM 4040
19.50KM63SQT28правоеVDI50, хвостовик повёрнут на 30°KM 6050
20.3032CTXправоеVDI30борштанга Ø3230Текущая
20.3032LCTXправоеVDI30борштанга Ø3230
20.BMT40CTX620левоеBMT/VDI50 гибридныйборштанга Ø40—

Совместимость

Связанные позиции по данным производителя — 34 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 20.3032CTX.

Переходники28

  • 28.32.13HYDВтулка переходная EWS 28.32.13HYD, наружный Ø32 мм, отверстие Ø13 мм
  • 28.32.15HYDВтулка переходная EWS 28.32.15HYD, хвостовик Ø32, отверстие Ø15 мм
  • 28.3206G200Втулка переходная EWS 28.3206G200, хвостовик Ø32, отверстие Ø6 мм
  • 28.3206G200IKВтулка переходная EWS 28.3206G200IK, хвостовик Ø32, отверстие Ø6 мм
  • 28.3206HYDВтулка переходная EWS 28.3206HYD, хвостовик Ø32, гидропатрон Ø мм
  • 28.3208G200Втулка переходная EWS 28.3208G200, хвостовик Ø32, отверстие Ø8 мм
  • 28.3208G200IKВтулка переходная EWS 28.3208G200IK, хвостовик Ø32, отверстие Ø8 мм
  • 28.3208HYDВтулка переходная EWS 28.3208HYD, хвостовик Ø32, гидропатрон Ø мм
  • 28.3210G200Втулка переходная EWS 28.3210G200, хвостовик Ø32, отверстие Ø10 мм
  • 28.3210G200IKВтулка переходная EWS 28.3210G200IK, хвостовик Ø32, отверстие Ø10 мм
  • 28.3210HYDВтулка переходная EWS 28.3210HYD, хвостовик Ø32, гидропатрон Ø10 мм
  • 28.3212G200Втулка переходная EWS 28.3212G200, хвостовик Ø32, отверстие Ø12 мм
  • 28.3212G200IKВтулка переходная EWS 28.3212G200IK, хвостовик Ø32, отверстие Ø12 мм
  • 28.3212HYDВтулка переходная EWS 28.3212HYD, хвостовик Ø32, гидропатрон Ø12 мм
  • 28.3214HYDВтулка переходная EWS 28.3214HYD, хвостовик Ø32, гидропатрон Ø14 мм
  • 28.3216G200Втулка переходная EWS 28.3216G200, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216G200-GEWВтулка переходная EWS 28.3216G200-GEW, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216G200IKВтулка переходная EWS 28.3216G200IK, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216HYDВтулка переходная EWS 28.3216HYD, хвостовик Ø32, гидропатрон Ø16 мм
  • 28.3218G200Втулка переходная EWS 28.3218G200, хвостовик Ø32, отверстие Ø18 мм
  • 28.3218G200IKВтулка переходная EWS 28.3218G200IK, хвостовик Ø32, отверстие Ø18 мм
  • 28.3220G200Втулка переходная EWS 28.3220G200, хвостовик Ø32, отверстие Ø20 мм
  • 28.3220G200IKВтулка переходная EWS 28.3220G200IK, хвостовик Ø32, отверстие Ø20 мм
  • 28.3220G200M6Втулка переходная EWS 28.3220G200M6, хвостовик Ø32, отверстие Ø20 мм
  • 28.3220HYDВтулка переходная EWS 28.3220HYD, хвостовик Ø32, гидропатрон Ø20 мм
  • 28.3225G200Втулка переходная EWS 28.3225G200, хвостовик Ø32, отверстие Ø25 мм
  • 28.3225G200M6Втулка переходная EWS 28.3225G200M6, хвостовик Ø32, отверстие Ø25 мм
  • 28.3225HYDВтулка переходная EWS 28.3225HYD, хвостовик Ø32, гидропатрон Ø25 мм

Инструмент статический2

  • 19.32VXT3-ZYLАдаптер для инструмента EWS 19.32VXT3-ZYL, хвостовик Ø32, система EWS Varia VXT3
  • PH31.3225-ZYLДержавка плавающая EWS PH31.3225-ZYL, хвостовик Ø32, под цанги, код 250 430E

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Подходит к позициям

У этих позиций 20.3032CTX указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30

Документы по позиции

Для этой позиции документы пока не привязаны.
