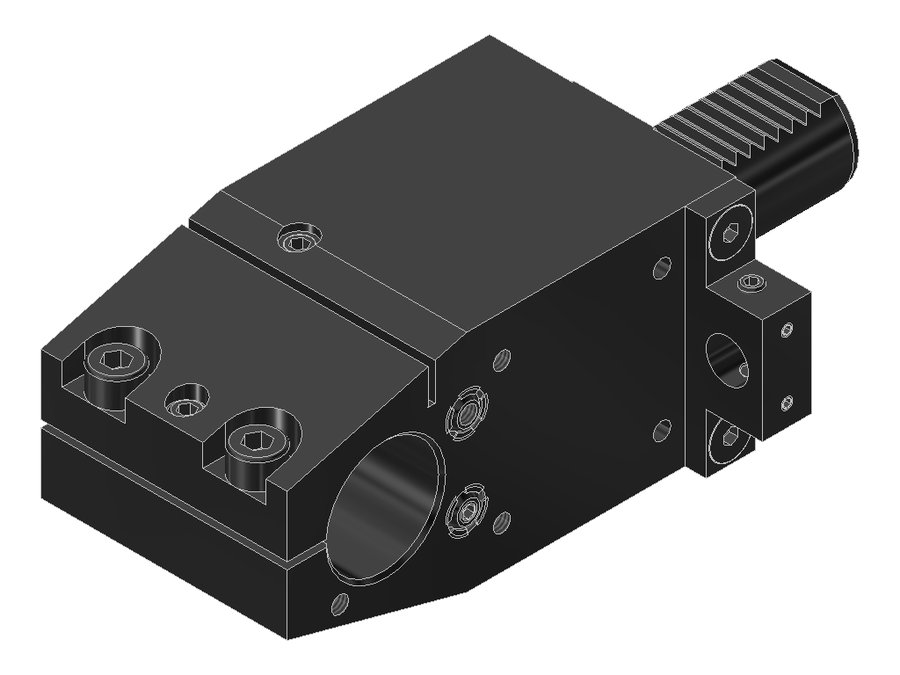

Державка для расточных борштанг EWS 20.3032LCTX, хвостовик Ø30, отверстие Ø32 мм
EWS · Державки для расточных борштанг EWS, присоединение к станку VDI · арт. 20.3032LCTX

Державка для расточных борштанг EWS 20.3032LCTX, хвостовик Ø30, отверстие Ø32 мм

Система фиксации в гнездештифт (планка)
Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаZYL03202215
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаборштанга Ø32
Функциональная длина100 мм
Вылет LPR128 мм
Масса3,896 кг
Высота64 мм
Общая длина183 мм
Ширина70 мм
Заказной номер EWS105349
Радиальная ширина35 мм
Функциональная ширина35 мм

Описание

Державка для борштанг, с разрезом

Державка для борштанг с охватывающим зажимом, особенно подходит для борштанг, склонных к вибрациям.

Инструмент оснащён регулируемым соплом СОЖ.

Внимание: не подходит для револьверных головок с приводным инструментом, привод которого проходит через хвостовик VDI.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

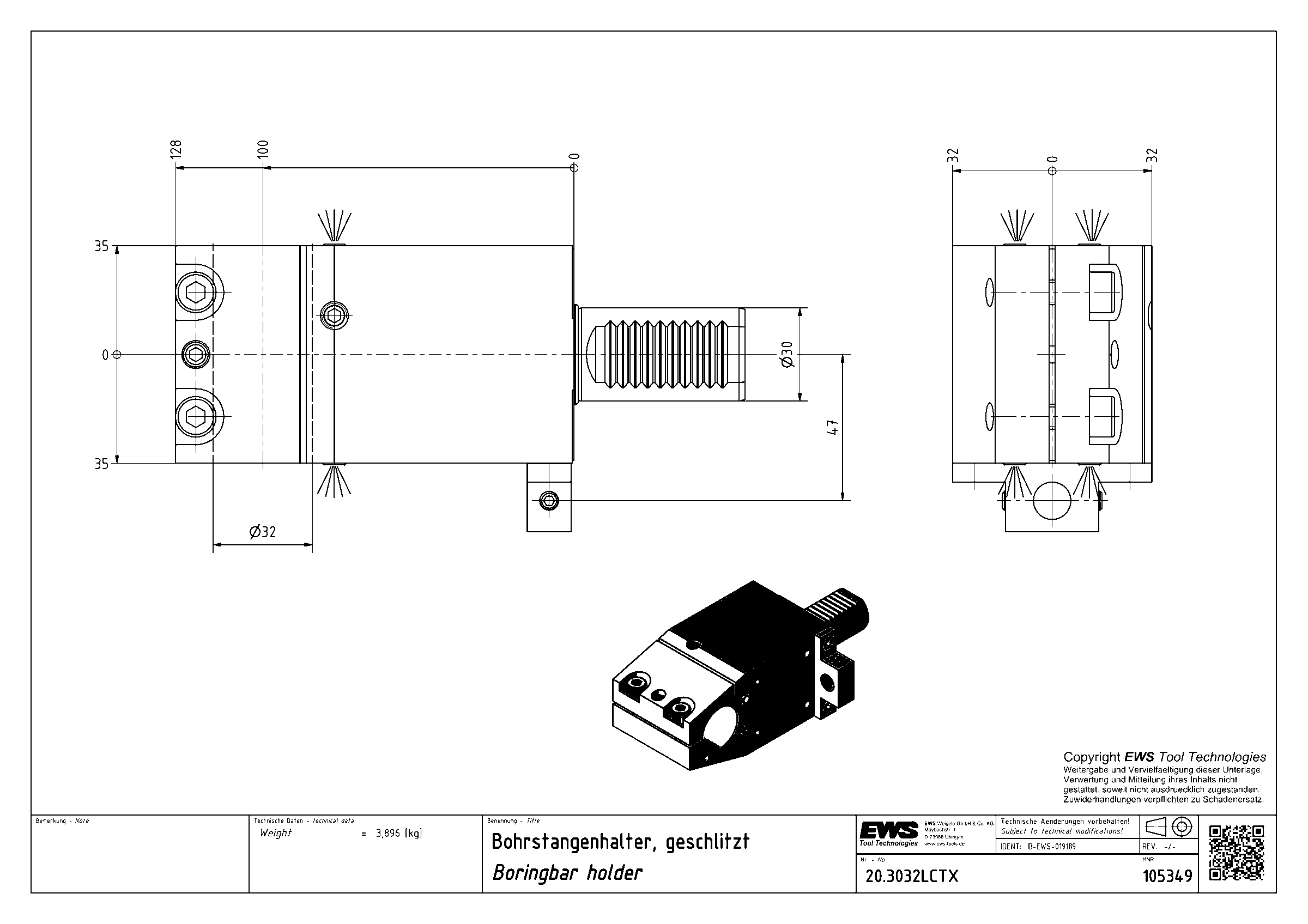

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Державки для расточных борштанг EWS, присоединение к станку VDI — 6 позиций серии, EWS.

АртикулИсполнениеПрисоединение к станкуПрисоединение инструментаДиаметр хвостовика, ммВ список
19.40KM40MP620RправоеVDI40KM 4040
19.40KM40SQT15нейтральноеVDI40, хвостовик повёрнут на 30°KM 4040
19.50KM63SQT28правоеVDI50, хвостовик повёрнут на 30°KM 6050
20.3032CTXправоеVDI30борштанга Ø3230
20.3032LCTXправоеVDI30борштанга Ø3230Текущая
