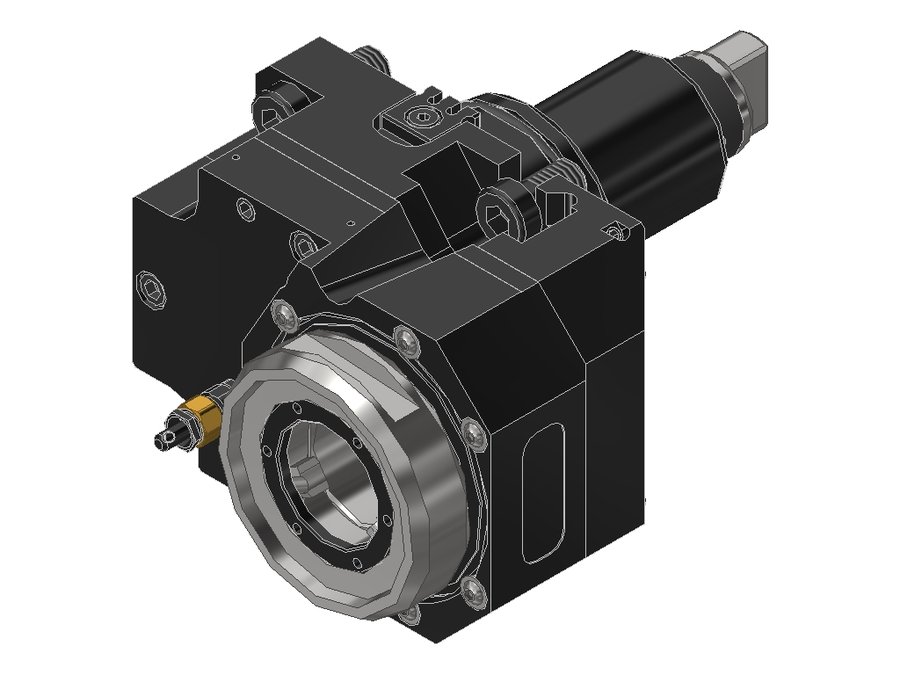

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.65VX41809PF, хвостовик Ø65, EWS - Varia VX4 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT · арт. 50.65VX41809PF

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.65VX41809PF, хвостовик Ø65, EWS - Varia VX4 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаEWC00400295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениеправое
Присоединение к станкуBMT65
Присоединение инструментаEWS Varia VX4
Функциональная длина91 мм
Вылет LPR95 мм
Масса8,148 кг
Высота94 мм
Общая длина207 мм
Ширина139,5 мм
Заказной номер EWS229159
Радиальная высота47 мм
Радиальная ширина48,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
Функциональная ширина50 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT — 102 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.65VX4VL6FIKDI165BMT65EWS Varia VX49195205
50.65VX4VLHP6FI165BMT65EWS Varia VX49195190
50.65VX4VT4FI165BMT65EWS Varia VX49195235
50.65VX4VT4FIKDI165BMT65EWS Varia VX49195235
50.65VX41809MT110FI165BMT65EWS Varia VX49195186
50.65VX41809MT110FIKDI165BMT65EWS Varia VX49195186
50.65VX41809PF65BMT65EWS Varia VX49195207Текущая
50.65VX41809PFI165BMT65EWS Varia VX49195207
50.65VX41809PFIKD65BMT65EWS Varia VX49195207
50.65VX41809PFIKDI165BMT65EWS Varia VX49195207
50.75C41809IKDI175BMT75PSC 40106,980,3190,3
50.75V5VL8IKDI175BMT75EWS Varia V5114,5114,5229,5
Показать ещё · всего в серии 102

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.65VX41809PF.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
