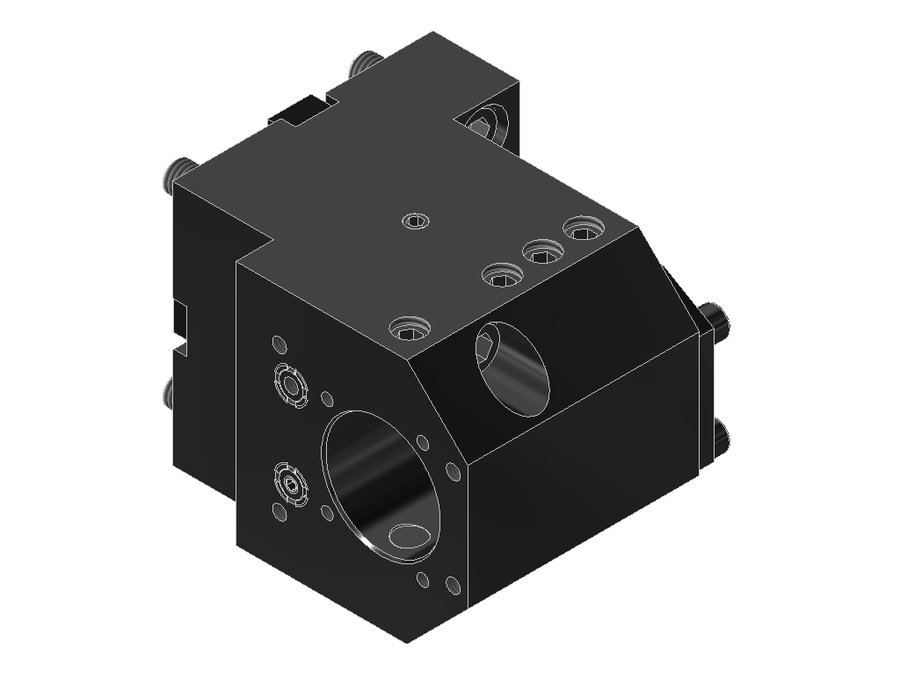

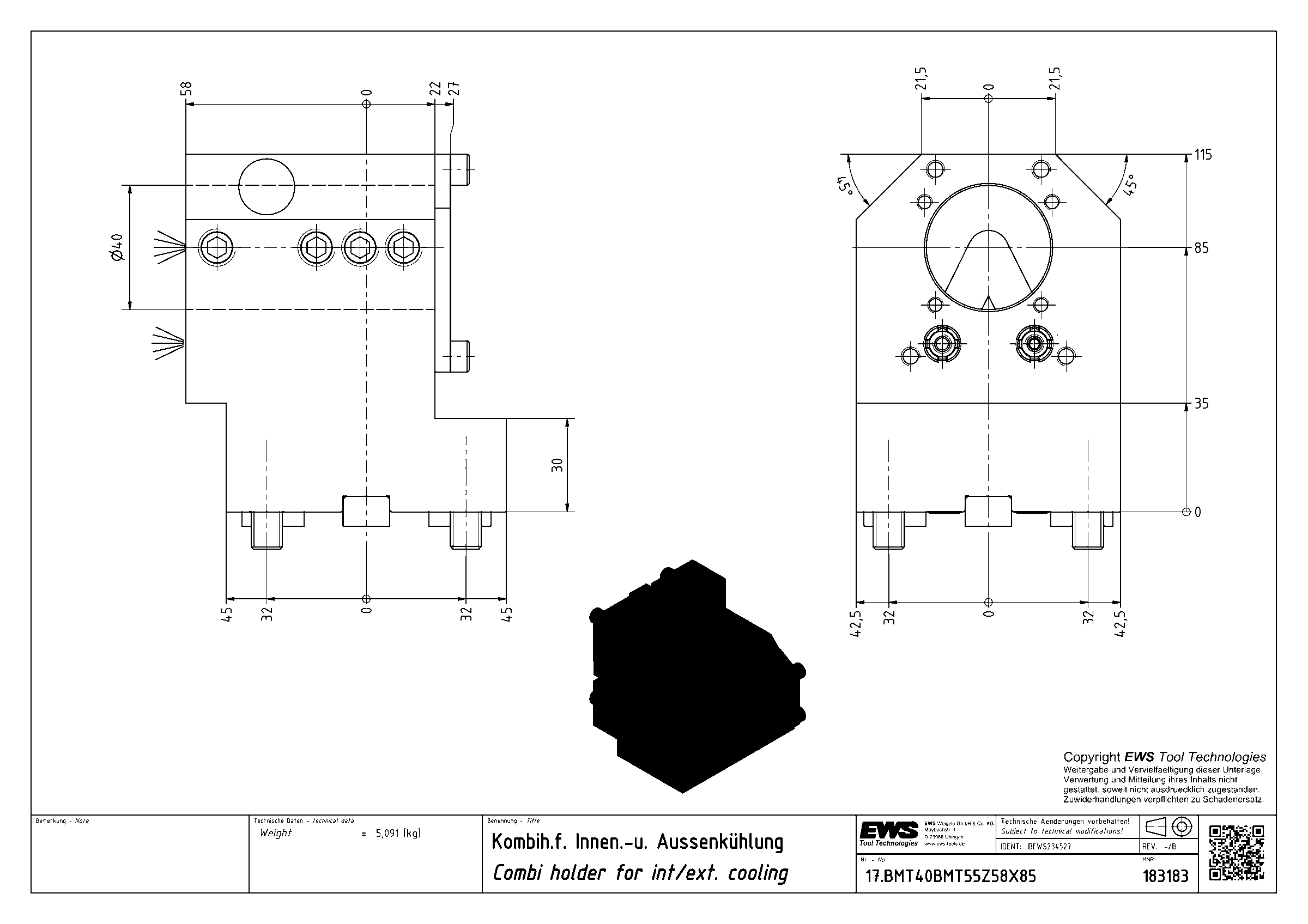

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT40BMT55Z58X85, BMT, отверстие Ø40 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | ZYL04002215 |
| Исполнение | левое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | борштанга Ø40 |
| Функциональная длина | 85 мм |
| Вылет LPR | 115 мм |
| Масса | 5,091 кг |
| Высота | 85 мм |
| Общая длина | 119,6 мм |
| Ширина | 80 мм |
| Заказной номер EWS | 183183 |
| Радиальная ширина | 22 мм |
| Функциональная ширина | 58 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 17.BMT40BMT55Z58X85 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT38.1QSM200 | BMT68 Mazak | борштанга Ø1 1/2" | 95 | 123 | 84 | 147 | |
| 17.BMT40BIGX80 | BMT55 Biglia | борштанга Ø40 | 80 | 110 | 84 | 115 | |
| 17.BMT40BIGX100 | BMT55 Biglia | борштанга Ø40 | 100 | 130 | 84 | 135 | |
| 17.BMT40BMT42 | BMT42 DMG Mori | борштанга Ø40 | 70 | 102 | 68 | 112 | |
| 17.BMT40BMT45Z50X65 | BMT45 | борштанга Ø40 | 65 | 95 | 75 | 99,6 | |
| 17.BMT40BMT55X70Z18 | BMT55 | борштанга Ø40 | 70 | 100 | 85 | 104,6 | |
| 17.BMT40BMT55Z58X85 | BMT55 | борштанга Ø40 | 85 | 115 | 85 | 119,6 | Текущая |
| 17.BMT40BMT55Z60X100 | BMT55 | борштанга Ø40 | 100 | 130 | 85 | 134,6 | |
| 17.BMT40BMT65X72Z77 | BMT65 | борштанга Ø40 | 72 | 106 | 96 | 110,9 | |
| 17.BMT40BMT65X100Z77 | BMT65 | борштанга Ø40 | 100 | 130 | 96 | 134,9 | |
| 17.BMT40BMT65X115Z77 | BMT65 | борштанга Ø40 | 115 | 146 | 96 | 150,9 | |
| 17.BMT40BMT65Z15X72 | BMT65 | борштанга Ø40 | 72 | 106 | 96 | 110,9 |
Совместимость
Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMT40BMT55Z58X85.
Переходники21
- 28.4006SВтулка переходная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм
- 28.4006SIKВтулка переходная EWS 28.4006SIK, хвостовик Ø40, отверстие Ø6 мм
- 28.4008SВтулка переходная EWS 28.4008S, хвостовик Ø40, отверстие Ø8 мм
- 28.4008SIKВтулка переходная EWS 28.4008SIK, хвостовик Ø40, отверстие Ø8 мм
- 28.4010SВтулка переходная EWS 28.4010S, хвостовик Ø40, отверстие Ø10 мм
- 28.4010SIKВтулка переходная EWS 28.4010SIK, хвостовик Ø40, отверстие Ø10 мм
- 28.4012SВтулка переходная EWS 28.4012S, хвостовик Ø40, отверстие Ø12 мм
- 28.4012SIKВтулка переходная EWS 28.4012SIK, хвостовик Ø40, отверстие Ø12 мм
- 28.4016SВтулка переходная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
- 28.4016S-GEWВтулка переходная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
- 28.4016SIKВтулка переходная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
- 28.4018SIKВтулка переходная EWS 28.4018SIK, хвостовик Ø40, отверстие Ø18 мм
- 28.4020SВтулка переходная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм
- 28.4020S-GEWВтулка переходная EWS 28.4020S-GEW, хвостовик Ø40, отверстие Ø20 мм
- 28.4020SIKВтулка переходная EWS 28.4020SIK, хвостовик Ø40, отверстие Ø20 мм
- 28.4025SВтулка переходная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
- 28.4025S-M6Втулка переходная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
- 28.4025SIKВтулка переходная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
- 28.4031.75SВтулка переходная EWS 28.4031.75S, хвостовик Ø40, отверстие Ø31,75 мм (1 1/4")
- 28.4032SВтулка переходная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
- 28.4032S-M6Втулка переходная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм
Инструмент статический2
- 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
- PH31.4032-ZYLДержавка плавающая EWS PH31.4032-ZYL, хвостовик Ø40, под цанги, код 320 470E
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
