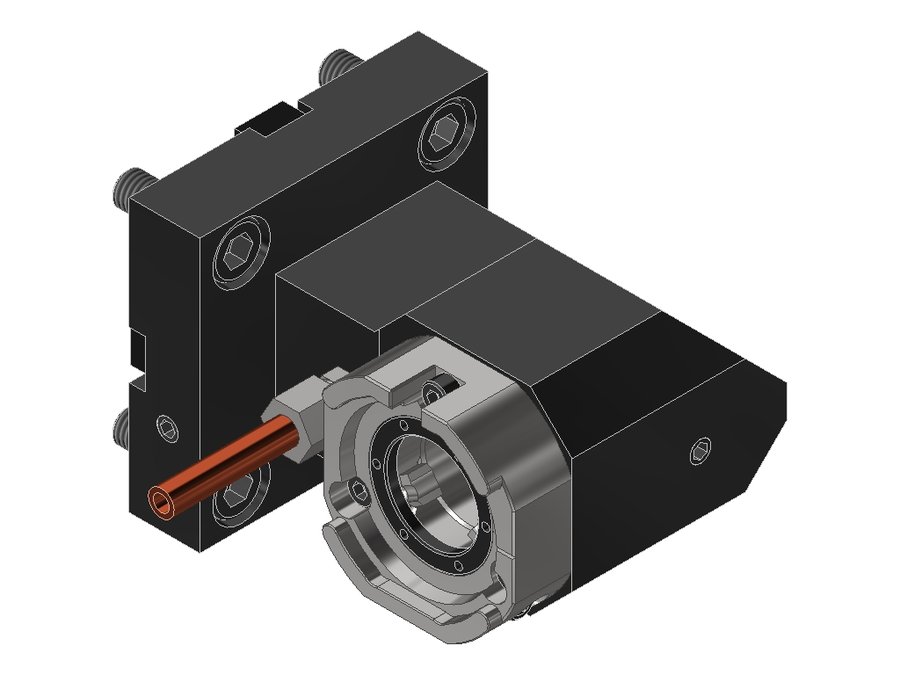

Адаптер для инструмента EWS 19.BMTVXT3BMT55X85, BMT, EWS Varia VXT3 - адаптер
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTVXT3BMT55X85

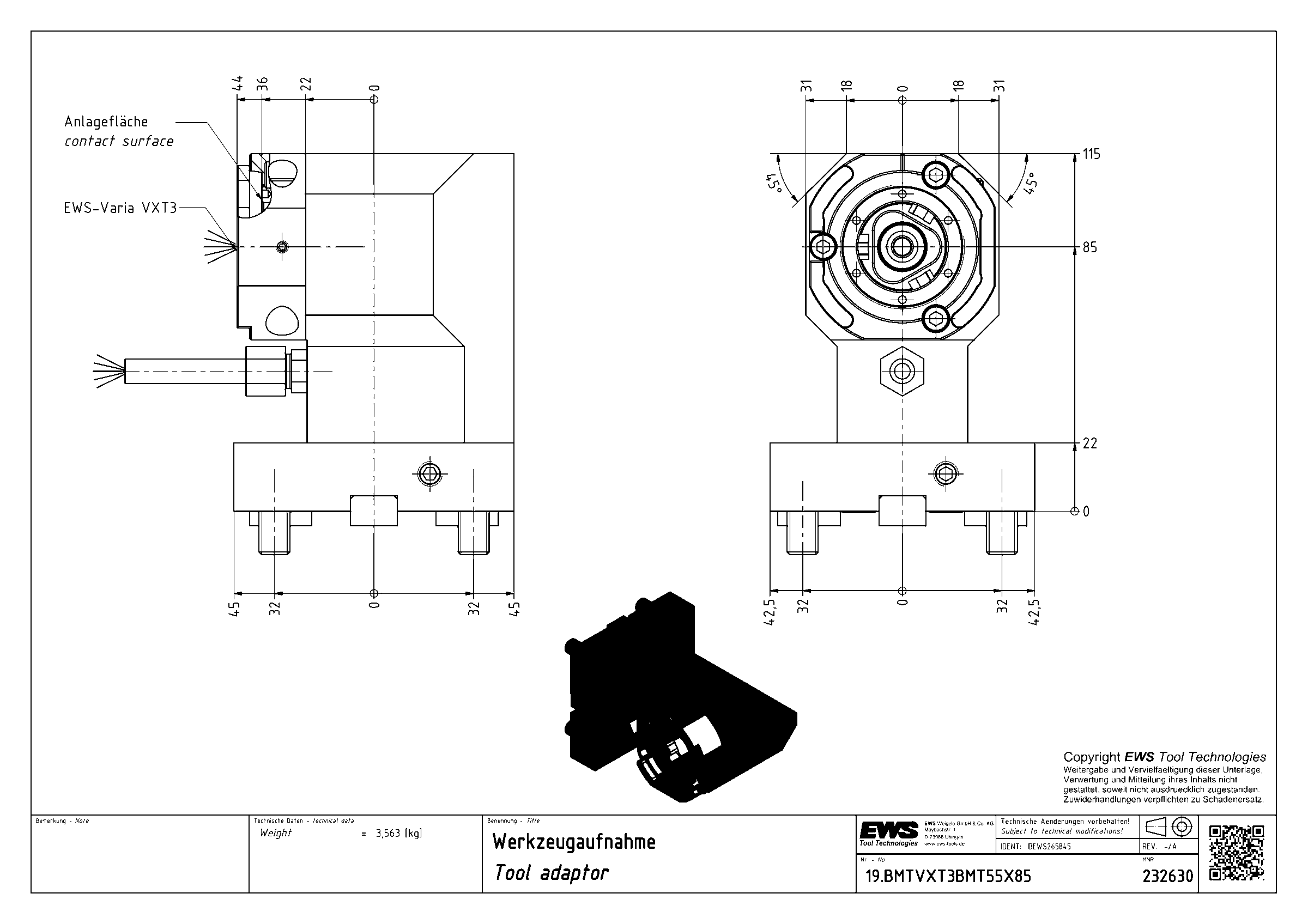

Адаптер для инструмента EWS 19.BMTVXT3BMT55X85, BMT, EWS Varia VXT3 - адаптер

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаEWC00300395
Исполнениелевое
Присоединение к станкуBMT55
Присоединение инструментаEWS Varia VXT3
Функциональная длина85 мм
Вылет LPR115 мм
Масса3,563 кг
Высота85 мм
Общая длина119,7 мм
Ширина89 мм
Заказной номер EWS232630
Радиальная ширина45 мм
Система EWS VariaEWS Varia VXT3
Функциональная ширина36 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTVXT3BMT42EWS Varia VXT3BMT42 DMG Mori709864108
19.BMTVXT3BMT45X65EWS Varia VXT3BMT4565957599,6
19.BMTVXT3BMT45X85EWS Varia VXT3BMT458511575119,6
19.BMTVXT3BMT55L33EWS Varia VXT3BMT5533418571
19.BMTVXT3BMT55L60EWS Varia VXT3BMT5560688572,6
19.BMTVXT3BMT55X70EWS Varia VXT3BMT557010085104,6
19.BMTVXT3BMT55X85EWS Varia VXT3BMT558511585119,7Текущая
19.BMTVXT3BMT55X100EWS Varia VXT3BMT5510013085134,6
19.BMTVXT3BNDEWS Varia VXT3BMT45A7510574111
19.BMTVXT3BNDZ0EWS Varia VXT3BMT45A7510574111
19.BMTVXT3LT2000V16EWS Varia VXT3BMT55 Okuma8511586148,5
19.BMTVXT3NZZ0X95EWS Varia VXT3BMT40 DMG Mori9512578137,1
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTVXT3BMT55X85.

Принадлежности и оснастка для настройки инструмента6

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
  • MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VXT3-PROMO-SETСтартовый набор EWS Varia EWS VXT3-PROMO-SET
  • VXT3STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT3STARTKIT-PROMO

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
