EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTVXT3BMT55L33

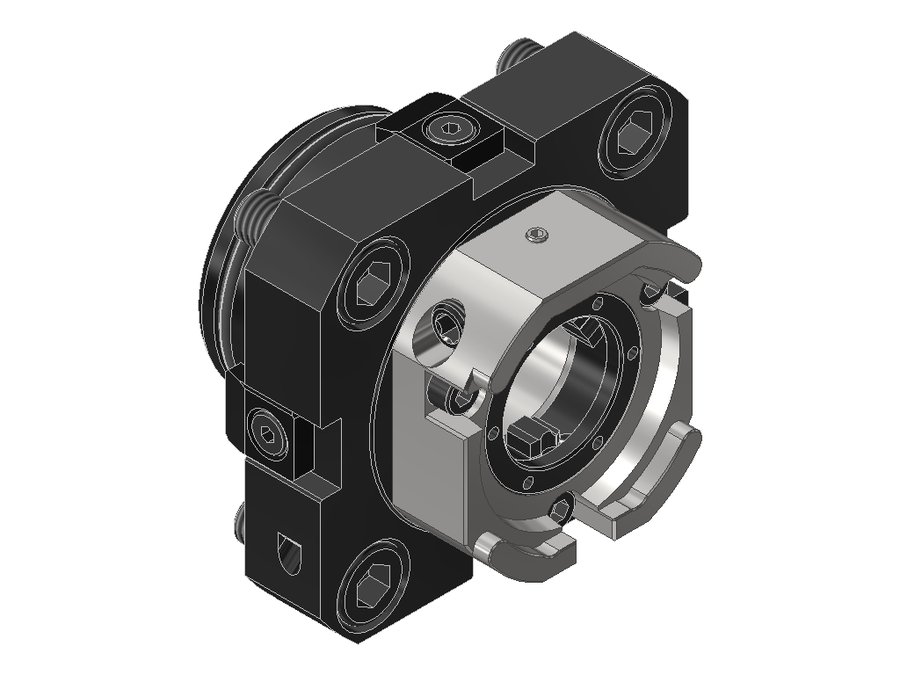

Адаптер для инструмента EWS 19.BMTVXT3BMT55L33, BMT, EWS Varia VXT3 - адаптер
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 55,8 мм |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | EWC00300395 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | EWS Varia VXT3 |
| Функциональная длина | 33 мм |
| Вылет LPR | 41 мм |
| Масса | 1,749 кг |
| Высота | 85 мм |
| Общая длина | 71 мм |
| Ширина | 90 мм |
| Заказной номер EWS | 235133 |
| Радиальная высота | 42,5 мм |
| Радиальная ширина | 45 мм |
| Система EWS Varia | EWS Varia VXT3 |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTC6VT1100 | PSC 63 | BMT55x145 DN Solutions | 150 | 192 | 174 | 198 | |
| 19.BMTV5NL | EWS Varia V5 | BMT60 DMG Mori | 80 | 125 | 108 | 140 | |
| 19.BMTV5QSM350 | EWS Varia V5 | BMT80 Mazak | 120 | 164,5 | 98 | 191,5 | |
| 19.BMTVXT3BMT42 | EWS Varia VXT3 | BMT42 DMG Mori | 70 | 98 | 64 | 108 | |
| 19.BMTVXT3BMT45X65 | EWS Varia VXT3 | BMT45 | 65 | 95 | 75 | 99,6 | |
| 19.BMTVXT3BMT45X85 | EWS Varia VXT3 | BMT45 | 85 | 115 | 75 | 119,6 | |
| 19.BMTVXT3BMT55L33 | EWS Varia VXT3 | BMT55 | 33 | 41 | 85 | 71 | Текущая |
| 19.BMTVXT3BMT55L60 | EWS Varia VXT3 | BMT55 | 60 | 68 | 85 | 72,6 | |
| 19.BMTVXT3BMT55X70 | EWS Varia VXT3 | BMT55 | 70 | 100 | 85 | 104,6 | |
| 19.BMTVXT3BMT55X85 | EWS Varia VXT3 | BMT55 | 85 | 115 | 85 | 119,7 | |
| 19.BMTVXT3BMT55X100 | EWS Varia VXT3 | BMT55 | 100 | 130 | 85 | 134,6 | |
| 19.BMTVXT3BND | EWS Varia VXT3 | BMT45A | 75 | 105 | 74 | 111 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTVXT3BMT55L33.
Принадлежности и оснастка для настройки инструмента6
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
- MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VXT3-PROMO-SETСтартовый набор EWS Varia EWS VXT3-PROMO-SET
- VXT3STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT3STARTKIT-PROMO
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
