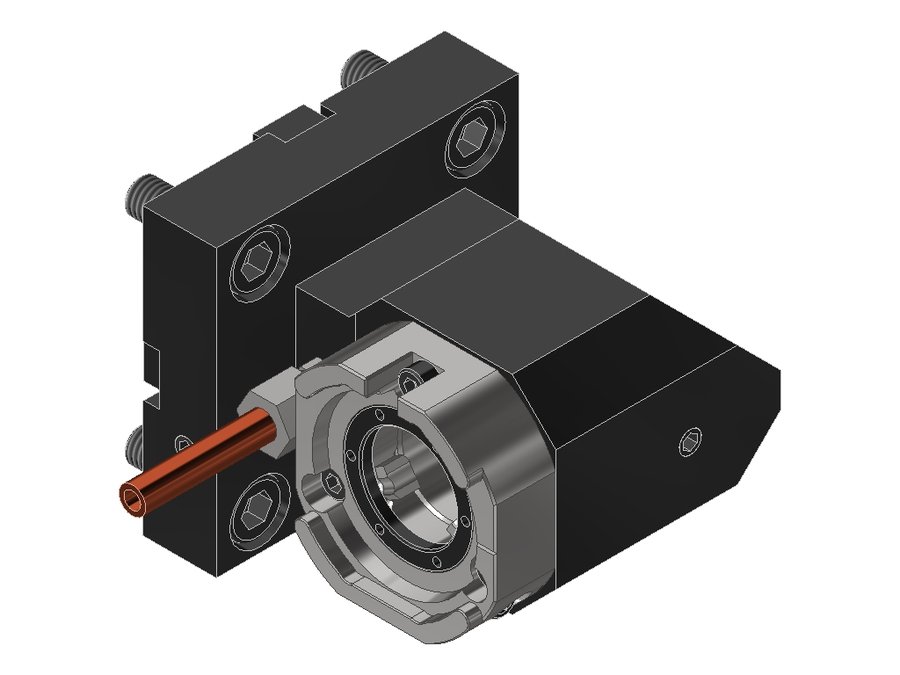

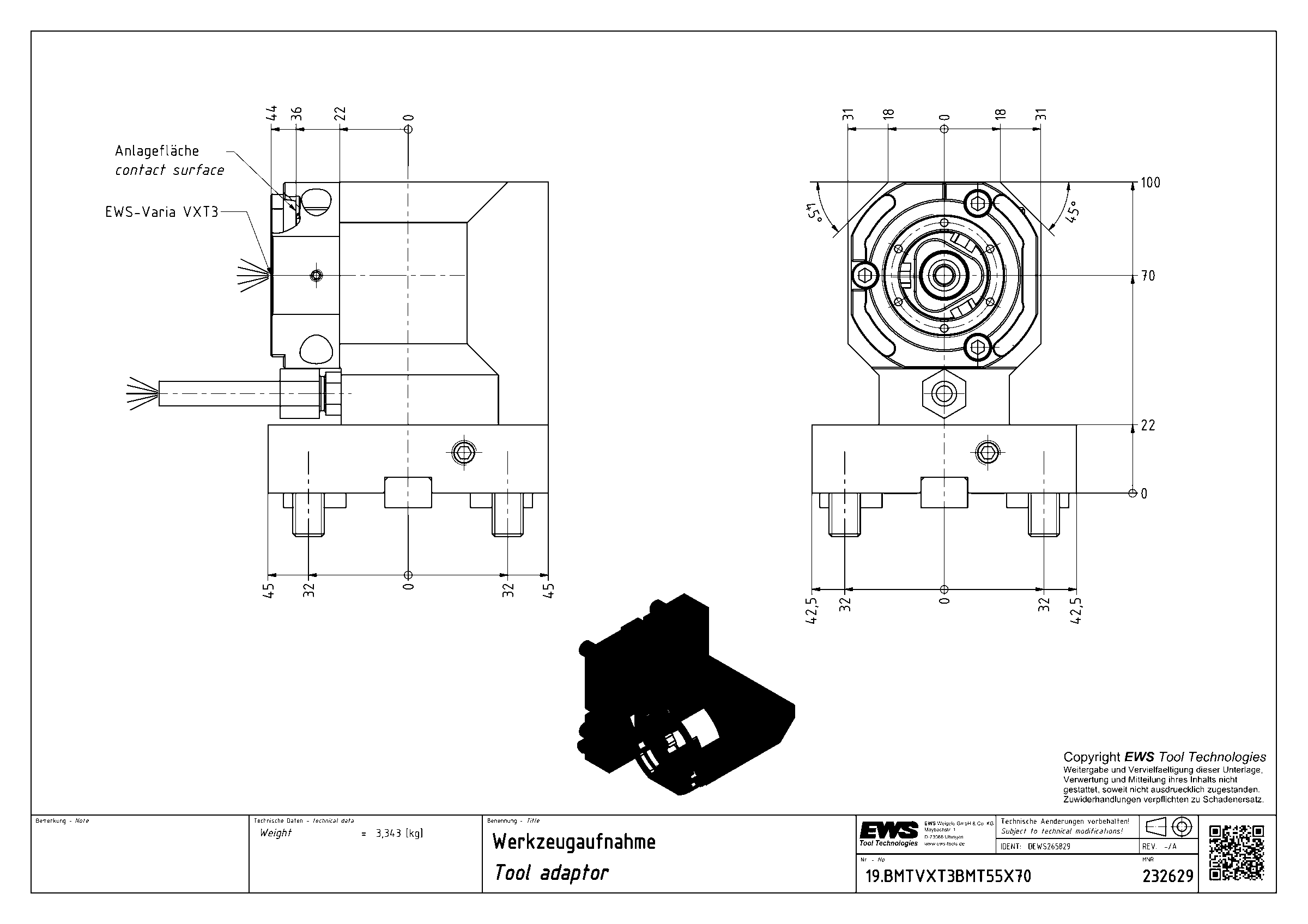

Адаптер для инструмента EWS 19.BMTVXT3BMT55X70, BMT, система EWS Varia VXT3
EWS · Адаптеры для инструмента EWS, присоединение к станку BMT · арт. 19.BMTVXT3BMT55X70

Адаптер для инструмента EWS 19.BMTVXT3BMT55X70, BMT, система EWS Varia VXT3

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаEWC00300395
Исполнениелевое
Присоединение к станкуBMT55
Присоединение инструментаEWS Varia VXT3
Функциональная длина70 мм
Вылет LPR100 мм
Масса3,343 кг
Высота85 мм
Общая длина104,6 мм
Ширина89 мм
Заказной номер EWS232629
Радиальная ширина45 мм
Система EWS VariaEWS Varia VXT3
Функциональная ширина36 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMTVXT3BMT55X70 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTV5QSM350EWS Varia V5BMT80 Mazak120164,598191,5
19.BMTVXT3BMT42EWS Varia VXT3BMT42 DMG Mori709864108
19.BMTVXT3BMT45X65EWS Varia VXT3BMT4565957599,6
19.BMTVXT3BMT45X85EWS Varia VXT3BMT458511575119,6
19.BMTVXT3BMT55L33EWS Varia VXT3BMT5533418571
19.BMTVXT3BMT55L60EWS Varia VXT3BMT5560688572,6
19.BMTVXT3BMT55X70EWS Varia VXT3BMT557010085104,6Текущая
19.BMTVXT3BMT55X85EWS Varia VXT3BMT558511585119,7
19.BMTVXT3BMT55X100EWS Varia VXT3BMT5510013085134,6
19.BMTVXT3BNDEWS Varia VXT3BMT45A7510574111
19.BMTVXT3BNDZ0EWS Varia VXT3BMT45A7510574111
19.BMTVXT3LT2000V16EWS Varia VXT3BMT55 Okuma8511586148,5
