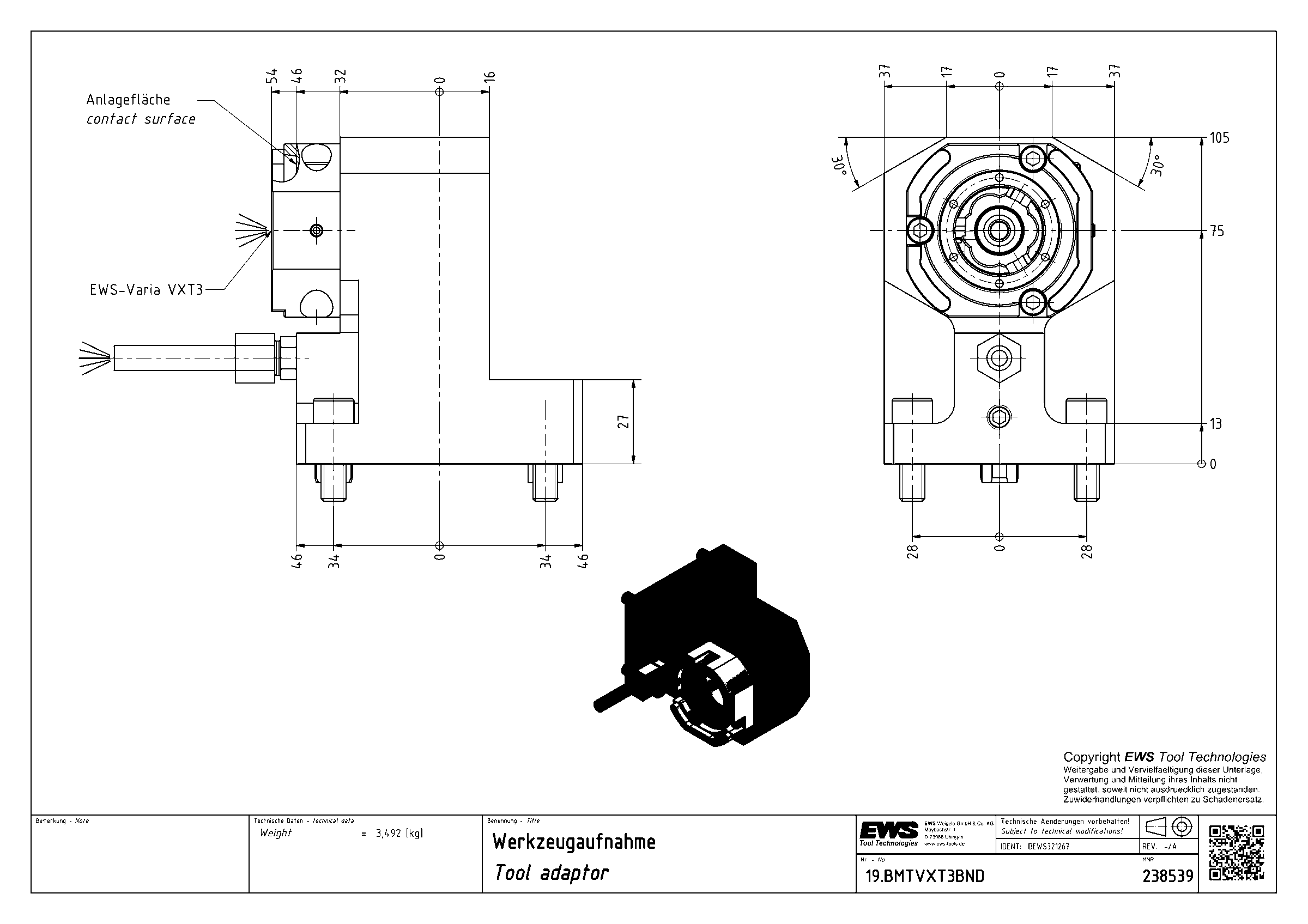

EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTVXT3BND

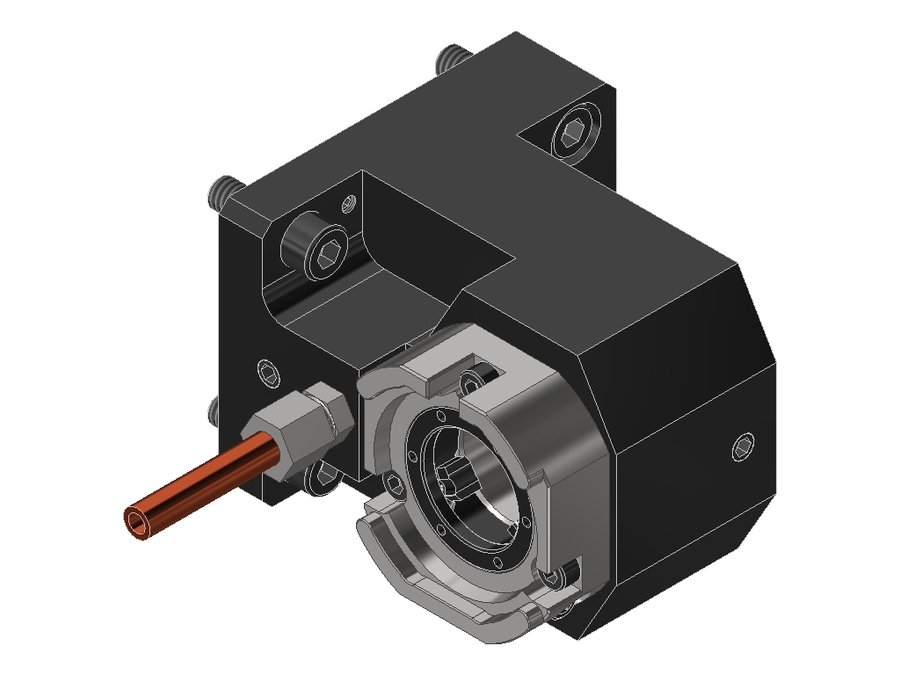

Адаптер для инструмента EWS 19.BMTVXT3BND, BMT, EWS Varia VXT3 - адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB056A4515 |
| Код интерфейса инструмента | EWC00300395 |
| Исполнение | левое |
| Присоединение к станку | BMT45A |
| Присоединение инструмента | EWS Varia VXT3 |
| Функциональная длина | 75 мм |
| Вылет LPR | 105 мм |
| Масса | 3,492 кг |
| Высота | 74 мм |
| Общая длина | 111 мм |
| Ширина | 100 мм |
| Заказной номер EWS | 238539 |
| Радиальная ширина | 46 мм |
| Система EWS Varia | EWS Varia VXT3 |
| Функциональная ширина | 46 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTVXT3BMT45X85 | EWS Varia VXT3 | BMT45 | 85 | 115 | 75 | 119,6 | |
| 19.BMTVXT3BMT55L33 | EWS Varia VXT3 | BMT55 | 33 | 41 | 85 | 71 | |
| 19.BMTVXT3BMT55L60 | EWS Varia VXT3 | BMT55 | 60 | 68 | 85 | 72,6 | |
| 19.BMTVXT3BMT55X70 | EWS Varia VXT3 | BMT55 | 70 | 100 | 85 | 104,6 | |
| 19.BMTVXT3BMT55X85 | EWS Varia VXT3 | BMT55 | 85 | 115 | 85 | 119,7 | |
| 19.BMTVXT3BMT55X100 | EWS Varia VXT3 | BMT55 | 100 | 130 | 85 | 134,6 | |
| 19.BMTVXT3BND | EWS Varia VXT3 | BMT45A | 75 | 105 | 74 | 111 | Текущая |
| 19.BMTVXT3BNDZ0 | EWS Varia VXT3 | BMT45A | 75 | 105 | 74 | 111 | |
| 19.BMTVXT3LT2000V16 | EWS Varia VXT3 | BMT55 Okuma | 85 | 115 | 86 | 148,5 | |
| 19.BMTVXT3NZZ0X95 | EWS Varia VXT3 | BMT40 DMG Mori | 95 | 125 | 78 | 137,1 | |
| 19.BMTVXT3TW10 | EWS Varia VXT3 | BMT55C | 65 | 95 | 80 | 105 | |
| 19.BMTVXT4BMT65L60 | EWS Varia VXT4 | BMT65 | 60 | 68 | 94 | 72,9 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTVXT3BND.
Принадлежности и оснастка для настройки инструмента4
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
- VXT3-PROMO-SETСтартовый набор EWS Varia EWS VXT3-PROMO-SET
- VXT3STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT3STARTKIT-PROMO
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
