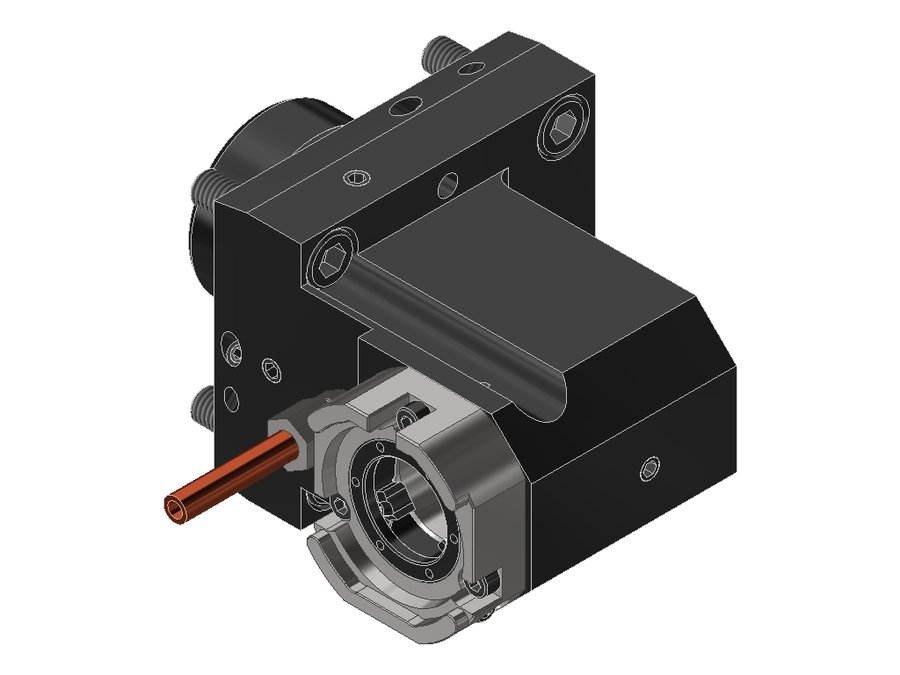

Адаптер для инструмента EWS 19.BMTVXT3LT2000V16, BMT, EWS Varia VXT3 - адаптер
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTVXT3LT2000V16

Адаптер для инструмента EWS 19.BMTVXT3LT2000V16, BMT, EWS Varia VXT3 - адаптер

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Угол выхода90°
Код интерфейса станкаFLB065A5515
Код интерфейса инструментаEWC00300395
Исполнениелевое
Присоединение к станкуBMT55 Okuma
Присоединение инструментаEWS Varia VXT3
Функциональная длина85 мм
Вылет LPR115 мм
Масса5,158 кг
Высота86 мм
Общая длина148,5 мм
Ширина129 мм
Заказной номер EWS235236
Радиальная ширина51 мм
Система EWS VariaEWS Varia VXT3
Функциональная ширина70 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTVXT3BMT55L60EWS Varia VXT3BMT5560688572,6
19.BMTVXT3BMT55X70EWS Varia VXT3BMT557010085104,6
19.BMTVXT3BMT55X85EWS Varia VXT3BMT558511585119,7
19.BMTVXT3BMT55X100EWS Varia VXT3BMT5510013085134,6
19.BMTVXT3BNDEWS Varia VXT3BMT45A7510574111
19.BMTVXT3BNDZ0EWS Varia VXT3BMT45A7510574111
19.BMTVXT3LT2000V16EWS Varia VXT3BMT55 Okuma8511586148,5Текущая
19.BMTVXT3NZZ0X95EWS Varia VXT3BMT40 DMG Mori9512578137,1
19.BMTVXT3TW10EWS Varia VXT3BMT55C659580105
19.BMTVXT4BMT65L60EWS Varia VXT4BMT6560689472,9
19.BMTVXT4BMT65X72EWS Varia VXT4BMT657210794112
19.BMTVXT4BMT65X100EWS Varia VXT4BMT6510013594140
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTVXT3LT2000V16.

Принадлежности и оснастка для настройки инструмента2

  • MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
  • VXT3-PROMO-SETСтартовый набор EWS Varia EWS VXT3-PROMO-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
