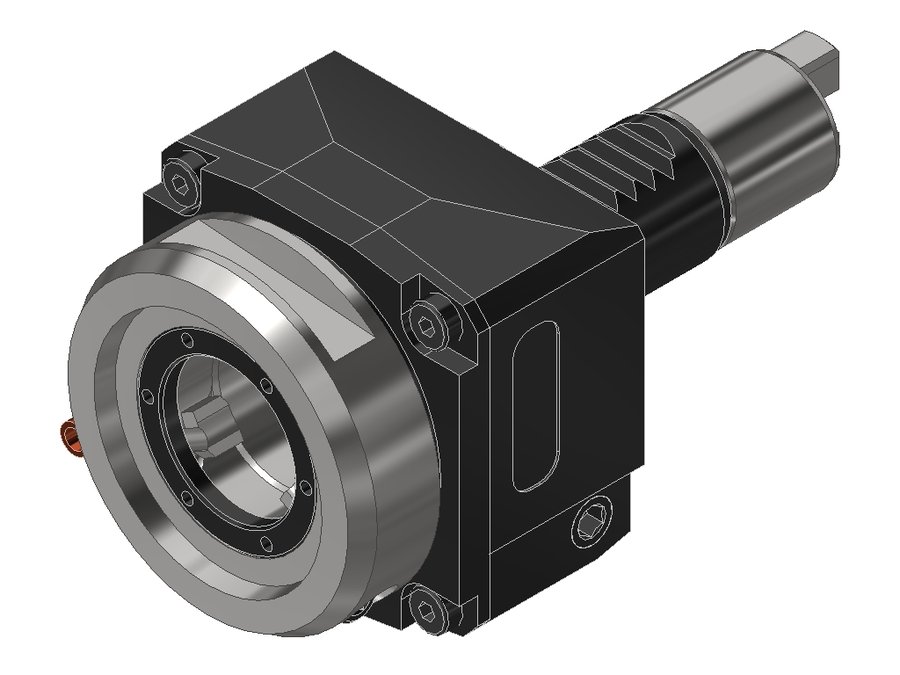

Головка приводная осевая сверлильно-фрезерная EWS 40.25VX3TD#01, хвостовик Ø25, EWS - Varia VX3 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные EWS для VDI · арт. 40.25VX3TD#01

Головка приводная осевая сверлильно-фрезерная EWS 40.25VX3TD#01, хвостовик Ø25, EWS - Varia VX3 - адаптер

Код интерфейса станкаZYV02500115
Код интерфейса инструментаEWC00300295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментаEWS Varia VX3
Функциональная длина56 мм
Вылет LPR60 мм
Масса1,797 кг
Высота68 мм
Общая длина132 мм
Заказной номер EWS241183
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент25 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.25C3G200EK25VDI25PSC 328085143,5
40.25C3G200IKC25VDI25PSC 3216085143,5
40.25C3548025VDI25PSC 328388145
40.25C35480IK25VDI25PSC 328388145
40.25VX3G20025VDI25EWS Varia VX35660118,5
40.25VX3G200IKC25VDI25EWS Varia VX37579137,5
40.25VX3TD#0125VDI25EWS Varia VX35660132Текущая
40.25VX3548025VDI25EWS Varia VX364,568,5125,5
40.25VX35480IK25VDI25EWS Varia VX364,568,5125,5
40.25VX35480IKC25VDI25EWS Varia VX37579136
40.25VX35480IKCHSD1225VDI25EWS Varia VX37579136
40.30C3CTX30VDI30PSC 328590157
Показать ещё · всего в серии 315

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.25VX3TD#01.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-VDI25Приспособление монтажное EWS MW-VDI25, MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
