EWS · Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia · арт. 27.VX320WNL58

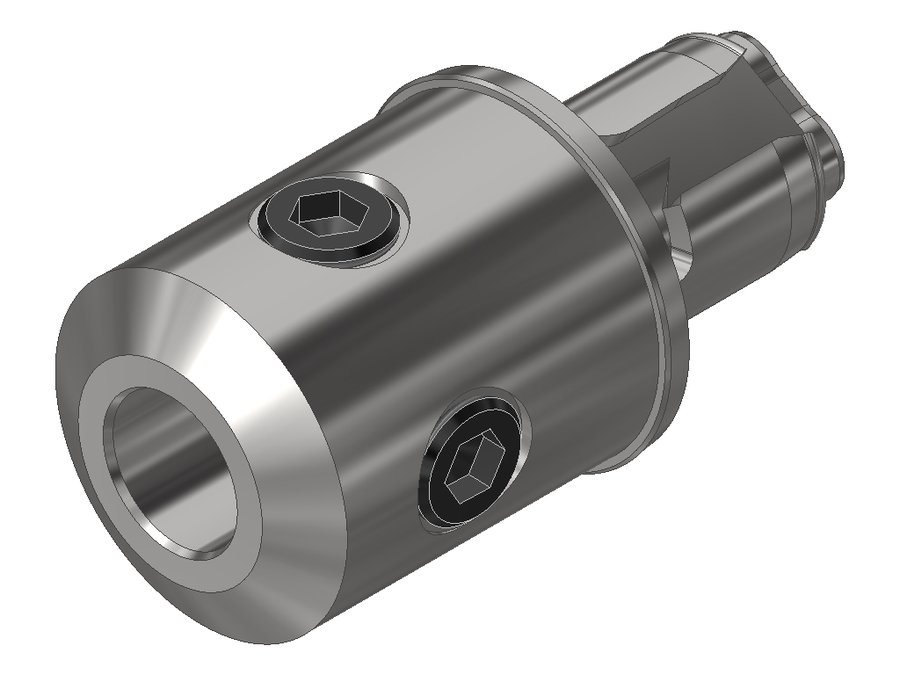

Адаптер для инструмента с цилиндрическим хвостовиком EWS 27.VX320WNL58, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 20
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 46 мм |
| Код интерфейса станка | EWC00300295 |
| Код интерфейса инструмента | ZYL02001015 |
| Диаметр буртика | 48,86 мм |
| Диаметр хвостовика | 28 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Weldon Ø 20.0 |
| Функциональная длина | -4 мм |
| Вылет LPR | 58 мм |
| Масса | 0,745 кг |
| Общая длина | 94,5 мм |
| Заказной номер EWS | 163649 |
| Система EWS Varia | EWS Varia VX3 |
Другие типоразмеры серии
Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia — 117 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 27.VX316L54SHR | 28 | Shrinkfit Ø 16.0 | 5 | 54 | 90,5 | |
| 27.VX316WNL06 | 28 | Weldon Ø 16.0 | 27 | 6 | 42,5 | |
| 27.VX316WNL28 | 28 | Weldon Ø 16.0 | 24 | 28 | 64,5 | |
| 27.VX318WNL28 | 28 | Weldon Ø 18.0 | 26 | 28 | 64,5 | |
| 27.VX319.05WNL28 | 28 | Weldon Ø 3/4" | 26 | 28 | 64,5 | |
| 27.VX320WNL48 | 28 | Weldon Ø 20.0 | -4 | 48 | 84,5 | |
| 27.VX320WNL58 | 28 | Weldon Ø 20.0 | -4 | 58 | 94,5 | Текущая |
| 27.VX406.35L54SHR | 35 | Shrinkfit Ø 1/4" | 24 | 54 | 96,5 | |
| 27.VX406L54SHR | 35 | Shrinkfit Ø 6.0 | 24 | 54 | 96,5 | |
| 27.VX406WNL06 | 35 | Weldon Ø 6.0 | 27 | 6 | 48,5 | |
| 27.VX406WNL16 | 35 | Weldon Ø 6.0 | 14 | 16 | 58,5 | |
| 27.VX406WNL60 | 35 | Weldon Ø 6.0 | -25 | 60 | 102,5 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 27.VX320WNL58.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MB-VX3Устройство предварительной настройки EWS MB-VX3, EWS - Varia VX3 - адаптер
- MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
- TC-100 VX3-20 table stand with Varia VX3/V3 trayСтойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
- UMB100Приспособление монтажное EWS UMB100, UMB100
Запчасти к инструменту1
- PT.VX3Крышка защитная EWS PT.VX3, EWS - Varia VX3 - адаптер
