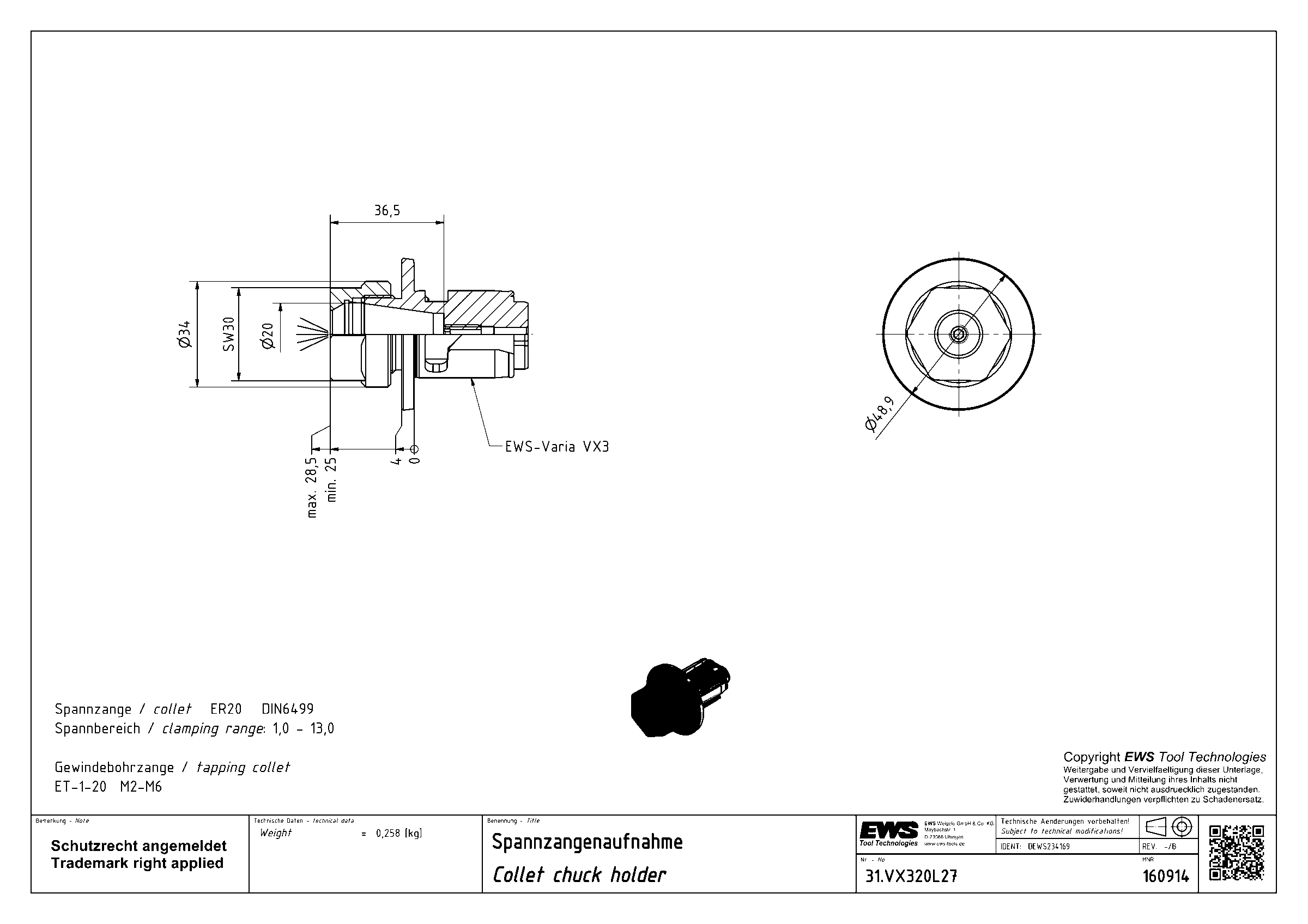

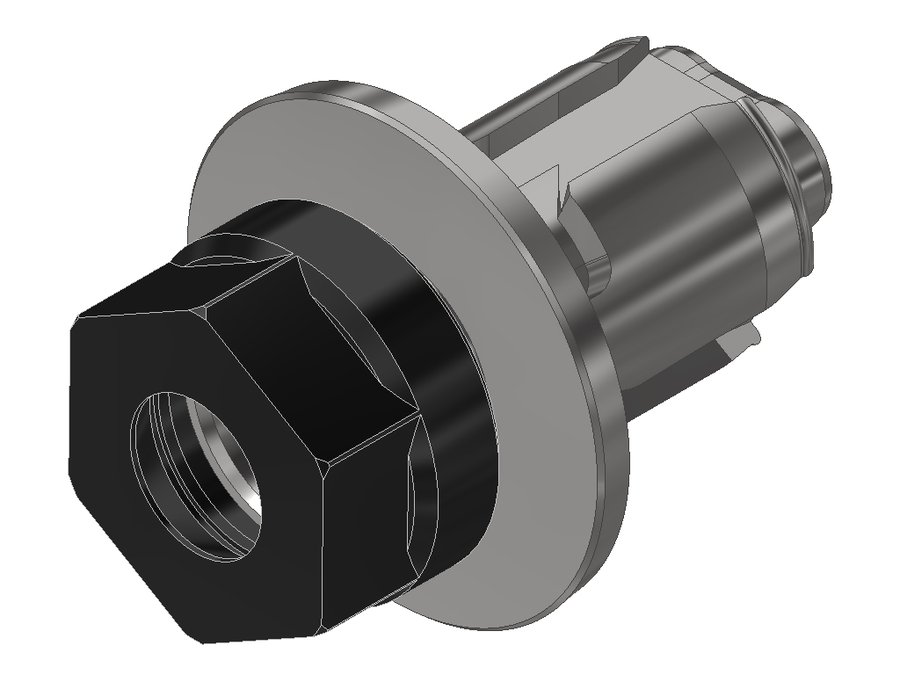

Державка цанговая EWS 31.VX320L27, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Державки цанговые EWS, система EWS Varia · арт. 31.VX320L27

Державка цанговая EWS 31.VX320L27, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E

Угол выхода0°
Код интерфейса станкаEWC00300295
Код интерфейса инструментаSZD02000295
Размер цангиER20
Диаметр буртика48,86 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VX3
Присоединение инструментацанга ER20
Функциональная длина27 мм
Вылет LPR27 мм
Масса0,258 кг
Общая длина63,5 мм
Заказной номер EWS160914
Система EWS VariaEWS Varia VX3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.VX320L27 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с патроном цанговым ER20 DIN 6499

  • Диапазон зажима Ø2–13 мм
  • Для цанги 200 428E
  • Смена инструмента за 20 секунд
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.VX311L7028EWS Varia VX3цанга ER117070106,5
31.VX316IML1428EWS Varia VX3цанга ER16141450,5
31.VX316L2528EWS Varia VX3цанга ER16252561,5
31.VX316L50MM28EWS Varia VX3цанга ER16505086,5
31.VX320IML1728EWS Varia VX3цанга ER20171753,5
31.VX320IML17-Ø1328EWS Varia VX3цанга ER20171753,5
31.VX320L2728EWS Varia VX3цанга ER20272763,5Текущая
31.VX325L3028EWS Varia VX3цанга ER25303066,5
31.VX325L78.5-FC28EWS Varia VX3цанга ER257070106,5
31.VX332L4928EWS Varia VX3цанга ER32494985,5
31.VX332L6328EWS Varia VX3цанга ER32636399,5
31.VX406L70MI35EWS Varia VX4зажимная втулка XXL 67070112,5
