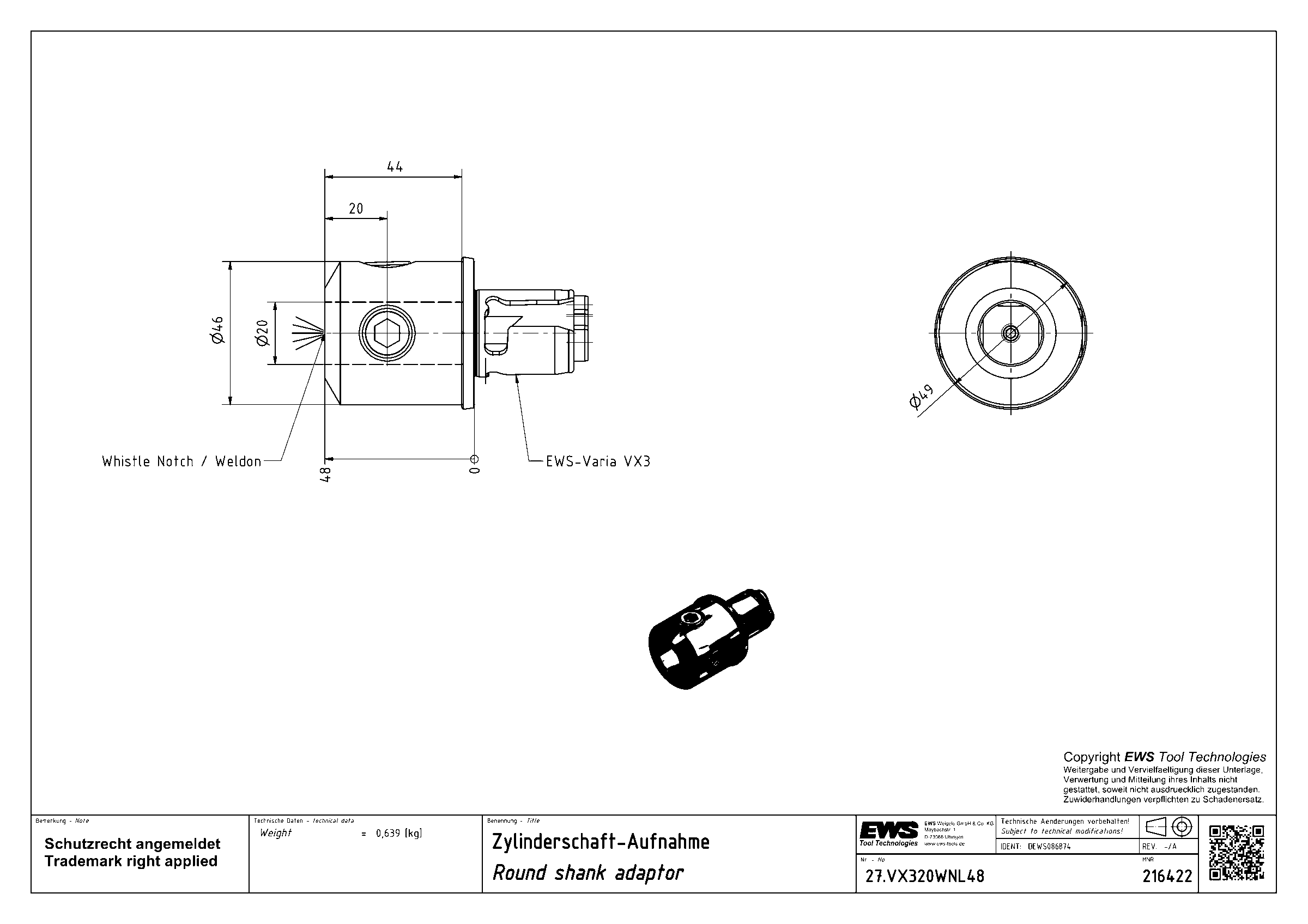

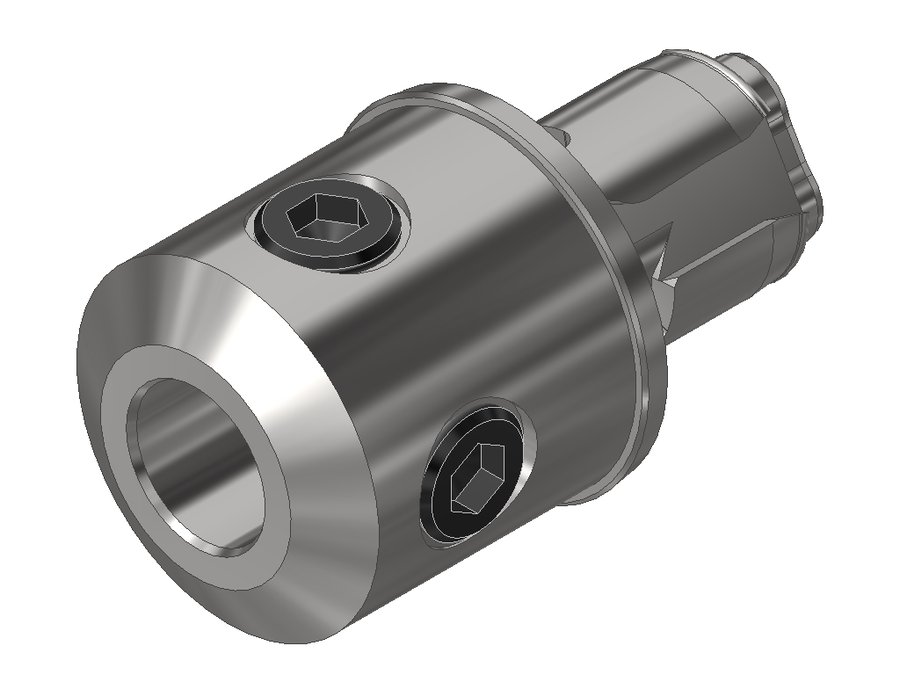

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX320WNL48, система EWS Varia VX3, Whistle Notch/Weldon Ø 20
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.VX320WNL48

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX320WNL48, система EWS Varia VX3, Whistle Notch/Weldon Ø 20

Угол выхода0°
Диаметр корпуса46 мм
Код интерфейса станкаEWC00300295
Код интерфейса инструментаZYL02001015
Диаметр буртика48,86 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø20
Функциональная длина-4 мм
Вылет LPR48 мм
Масса0,639 кг
Общая длина84,5 мм
Заказной номер EWS216422
Система EWS VariaEWS Varia VX3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.VX320WNL48 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с интерфейсом Weldon

Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.

  • Возможен внутренний подвод СОЖ до 70 бар
  • Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
  • Комплект поставки: с зажимным винтом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VX315.88WNL2828Weldon Ø5/8"242864,5
27.VX316L54SHR28термопатрон Ø1655490,5
27.VX316WNL0628Weldon Ø1627642,5
27.VX316WNL2828Weldon Ø16242864,5
27.VX318WNL2828Weldon Ø18262864,5
27.VX319.05WNL2828Weldon Ø3/4"262864,5
27.VX320WNL4828Weldon Ø20-44884,5Текущая
27.VX320WNL5828Weldon Ø20-45894,5
27.VX406.35L54SHR35термопатрон Ø1/4"245496,5
27.VX406L54SHR35термопатрон Ø6245496,5
27.VX406WNL0635Weldon Ø627648,5
27.VX406WNL1635Weldon Ø6141658,5
