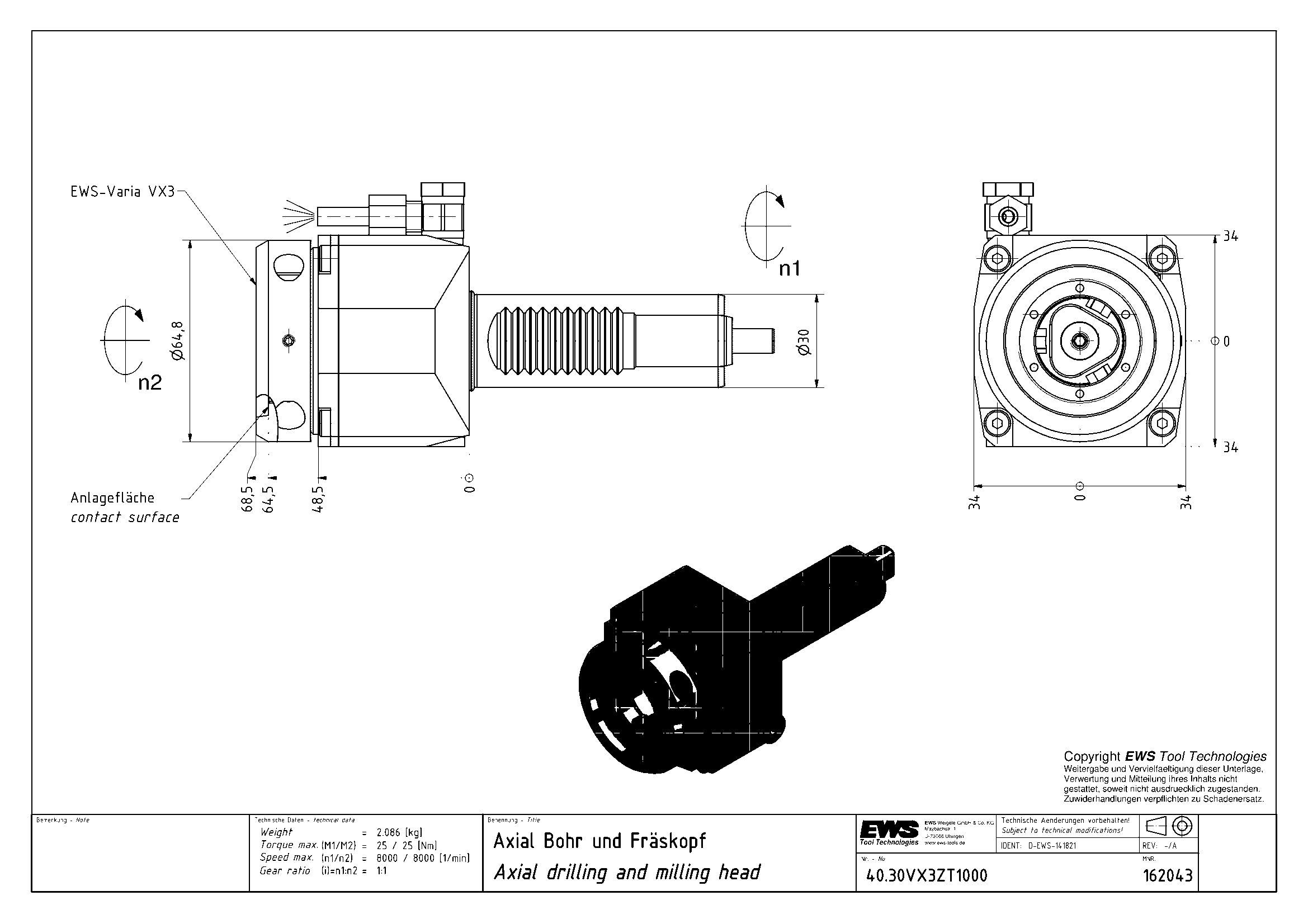

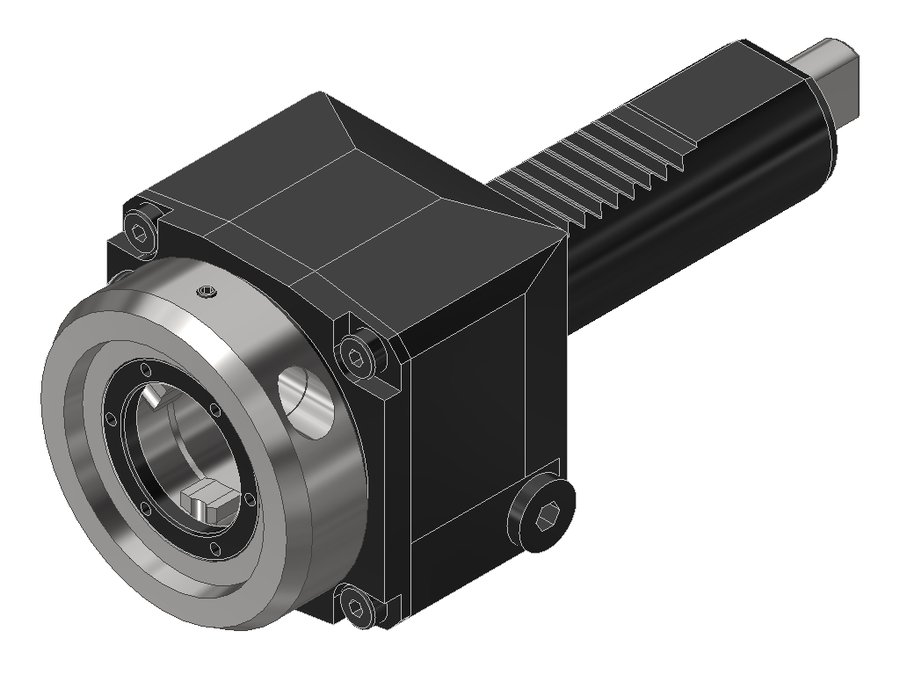

Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3ZT1000, хвостовик Ø30, EWS - Varia VX3 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные EWS для VDI · арт. 40.30VX3ZT1000

Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3ZT1000, хвостовик Ø30, EWS - Varia VX3 - адаптер

Код интерфейса станкаZYV03000115
Код интерфейса инструментаEWC00300295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VX3
Функциональная длина64,5 мм
Вылет LPR68,5 мм
Масса2,075 кг
Высота68 мм
Общая длина166,5 мм
Заказной номер EWS162043
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент25 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.30VX3LT10IKC30VDI30EWS Varia VX37579148
40.30VX3TC600IKC30VDI30EWS Varia VX37579151
40.30VX3TNC6530VDI30EWS Varia VX364,568,5131,3
40.30VX3TNC65IK30VDI30EWS Varia VX364,568,5131,3
40.30VX3TOEM#0130VDI30EWS Varia VX37579138
40.30VX3TOEMIKC30VDI30EWS Varia VX3150154213
40.30VX3ZT100030VDI30EWS Varia VX364,568,5166,5Текущая
40.30VX3ZT1000IK30VDI30EWS Varia VX364,568,5166,5
40.30VX31809#0130VDI30EWS Varia VX37579141
40.30VX31809IKC30VDI30EWS Varia VX37579141
40.30VX31809RLIKC-CC430VDI30EWS Varia VX37579141
40.30VX35482#0130VDI30EWS Varia VX37579134
Показать ещё · всего в серии 315

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.30VX3ZT1000.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
