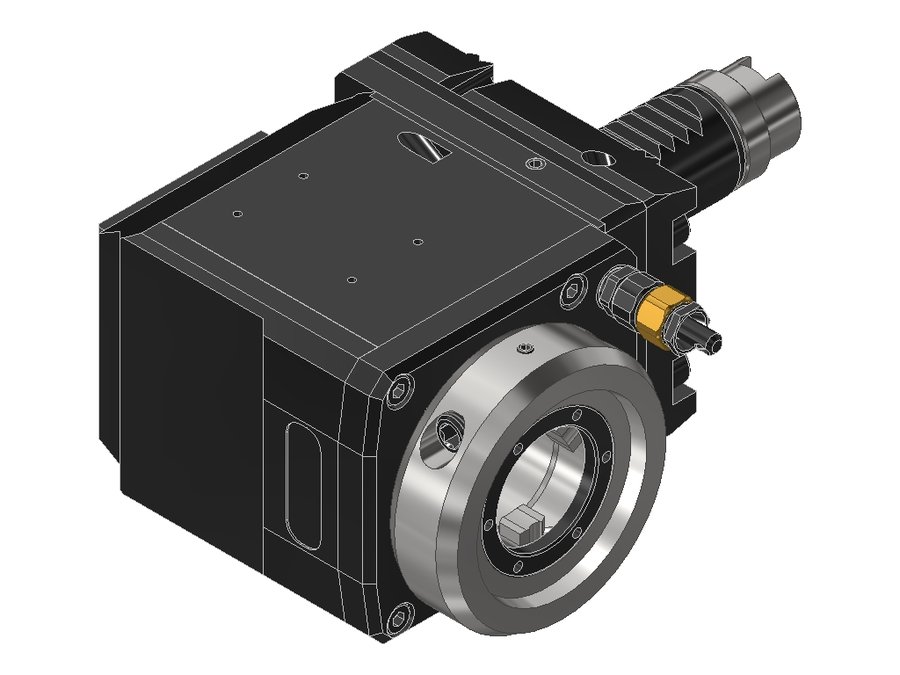

Головка приводная радиальная сверлильно-фрезерная EWS 60.25VX3G200RLIKDW#01, хвостовик Ø25, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.25VX3G200RLIKDW#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.25VX3G200RLIKDW#01, хвостовик Ø25, EWS - Varia VX3 - адаптер

Система фиксации в гнездеW-зубчатое соединение
Код интерфейса станкаZYW02500115
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводGroove driver
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментаEWS Varia VX3
Функциональная длина70 мм
Вылет LPR104 мм
Масса4,282 кг
Высота68 мм
Общая длина162,5 мм
Ширина119,5 мм
Заказной номер EWS224648
Радиальная высота34 мм
Радиальная ширина50 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент25 Н·м
Функциональная ширина65,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.25VX3G200RLI1W#0125VDI25EWS Varia VX370104162,5
60.25VX3G200RLIKD25VDI25EWS Varia VX370104162,5
60.25VX3G200RLIKDGLW25VDI25EWS Varia VX370104162,5
60.25VX3G200RLIKDI1V25VDI25EWS Varia VX370104162,5
60.25VX3G200RLIKDI1W25VDI25EWS Varia VX370104162,5
60.25VX3G200RLIKDV#0125VDI25EWS Varia VX370104162,5
60.25VX3G200RLIKDW#0125VDI25EWS Varia VX370104162,5Текущая
60.25VX3G200RLV#0125VDI25EWS Varia VX370104162,5
60.25VX3G200RLW#0125VDI25EWS Varia VX370104162,5
60.25VX3KRG200RLIKDI2W25VDI25EWS Varia VX370104162,5
60.25VX3KRG200RLIKDV25VDI25EWS Varia VX370104162,5
60.25VX3KRG200RLIKDW25VDI25EWS Varia VX370104162,5
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.25VX3G200RLIKDW#01.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W, MW-VDI25V+W
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
