EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.25VX3L5480RLIKDTFL-CC4

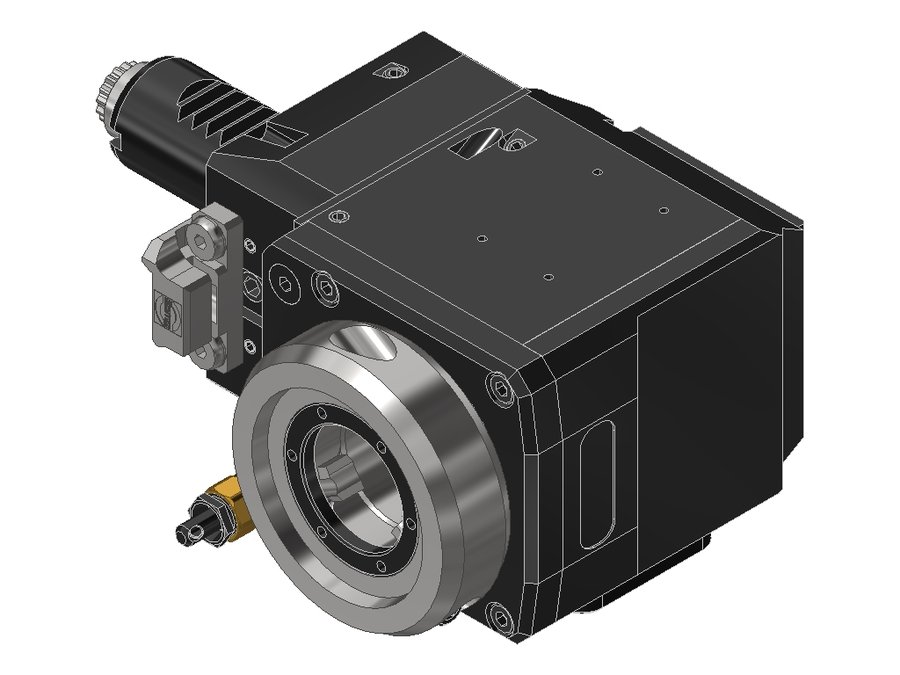

Головка приводная радиальная сверлильно-фрезерная EWS 60.25VX3L5480RLIKDTFL-CC4, хвостовик Ø25, EWS - Varia VX3 - адаптер
| Система фиксации в гнезде | Trifix |
|---|---|
| Код интерфейса станка | ZYV02500115 |
| Код интерфейса инструмента | EWC00300295 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 25 мм |
| Исполнение | левое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | EWS Varia VX3 |
| Функциональная длина | 109 мм |
| Вылет LPR | 75 мм |
| Масса | 4,138 кг |
| Высота | 68 мм |
| Общая длина | 132 мм |
| Ширина | 119,5 мм |
| Заказной номер EWS | 230529 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 50 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Система EWS Varia | EWS Varia VX3 |
| Макс. крутящий момент | 25 Н·м |
| Функциональная ширина | 65,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.25VX3KRG200RLW#01 | 25 | VDI25 | EWS Varia VX3 | 70 | 104 | 162,5 | |
| 60.25VX3KRL5480RLI2#01 | 25 | VDI25 | EWS Varia VX3 | 75 | 109 | 166 | |
| 60.25VX3KRL5480RLIKD | 25 | VDI25 | EWS Varia VX3 | 75 | 109 | 166 | |
| 60.25VX3L5480RL#01 | 25 | VDI25 | EWS Varia VX3 | 75 | 109 | 166 | |
| 60.25VX3L5480RLIKD#01 | 25 | VDI25 | EWS Varia VX3 | 75 | 109 | 166 | |
| 60.25VX3L5480RLIKDI1 | 25 | VDI25 | EWS Varia VX3 | 75 | 109 | 166 | |
| 60.25VX3L5480RLIKDTFL-CC4 | 25 | VDI25 | EWS Varia VX3 | 109 | 75 | 132 | Текущая |
| 60.25VX3L5480RLIKDTFL#01 | 25 | VDI25 | EWS Varia VX3 | 75 | 109 | 166 | |
| 60.25VX3L5480RLIKDTFR | 25 | VDI25 | EWS Varia VX3 | 75 | 109 | 166 | |
| 60.25VX3L5480RLTFL | 25 | VDI25 | EWS Varia VX3 | 75 | 109 | 166 | |
| 60.25VX3L5480RLTFR#01 | 25 | VDI25 | EWS Varia VX3 | 75 | 109 | 166 | |
| 60.25VX3LD5480RL | 25 | VDI25 | EWS Varia VX3 | 75 | 109 | 166 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.25VX3L5480RLIKDTFL-CC4.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W, MW-VDI25V+W
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
- VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2
Запчасти к инструменту1
- VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
