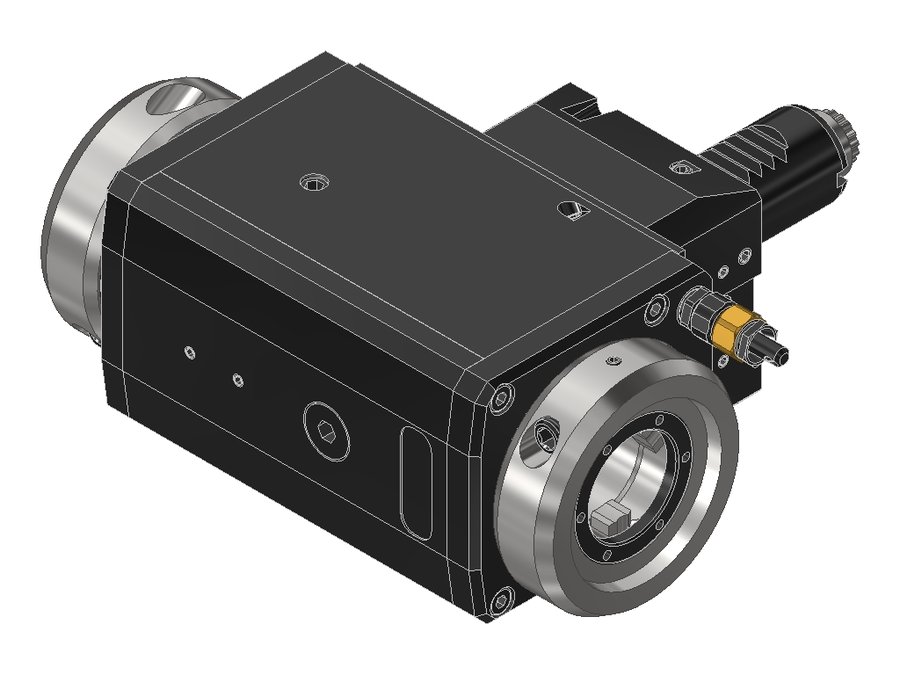

Головка приводная радиальная сверлильно-фрезерная EWS 60.25VX3LD5480RLIKC, хвостовик Ø25, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.25VX3LD5480RLIKC

Головка приводная радиальная сверлильно-фрезерная EWS 60.25VX3LD5480RLIKC, хвостовик Ø25, EWS - Varia VX3 - адаптер

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV02500115
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментаEWS Varia VX3
Функциональная длина75 мм
Вылет LPR109 мм
Масса5,88 кг
Высота68 мм
Общая длина166 мм
Заказной номер EWS224635
Радиальная высота34 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент25 Н·м
Функциональная ширина92,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.25VX3L5480RLIKDTFL#0125VDI25EWS Varia VX375109166
60.25VX3L5480RLIKDTFR25VDI25EWS Varia VX375109166
60.25VX3L5480RLTFL25VDI25EWS Varia VX375109166
60.25VX3L5480RLTFR#0125VDI25EWS Varia VX375109166
60.25VX3LD5480RL25VDI25EWS Varia VX375109166
60.25VX3LD5480RLFE25VDI25EWS Varia VX375109166
60.25VX3LD5480RLIKC25VDI25EWS Varia VX375109166Текущая
60.25VX3LD5480RLIKCTFL25VDI25EWS Varia VX375109166
60.25VX3LD5480RLIKCTFR25VDI25EWS Varia VX375109166
60.25VX3LD5480RLTF25VDI25EWS Varia VX375109166
60.25VX3TDRLIKDI1X7525VDI25EWS Varia VX370104176
60.25VX3TDRLIKDX7525VDI25EWS Varia VX375109181
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.25VX3LD5480RLIKC.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-VDI25Приспособление монтажное EWS MW-VDI25, MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
