EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.30VX31809LIKDX85

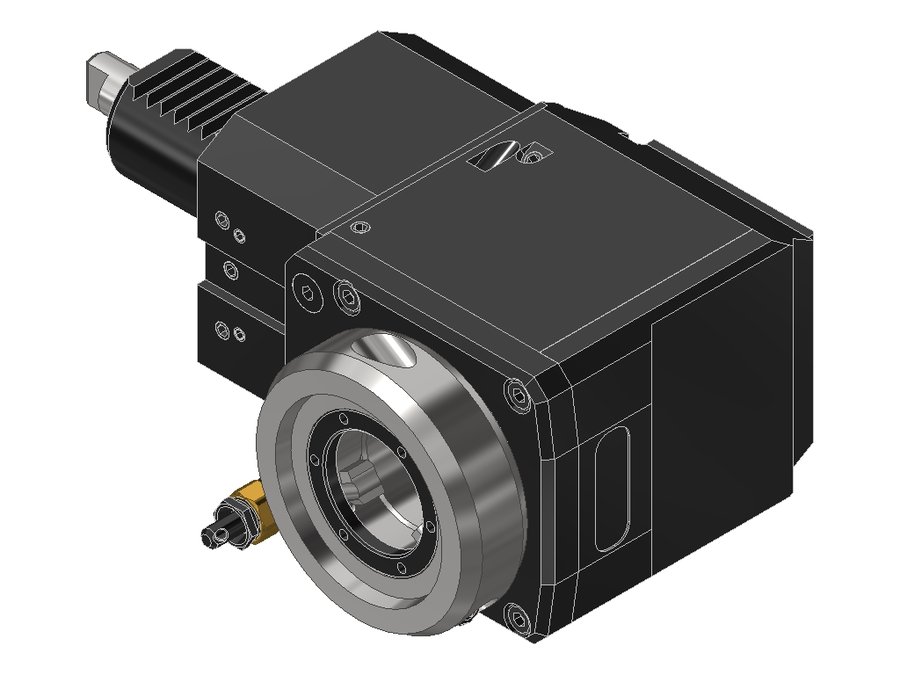

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX31809LIKDX85, хвостовик Ø30, EWS - Varia VX3 - адаптер
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | EWC00300295 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 30 мм |
| Исполнение | левое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | EWS Varia VX3 |
| Масса | 4,462 кг |
| Заказной номер EWS | 230334 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Система EWS Varia | EWS Varia VX3 |
| Макс. крутящий момент | 32 Н·м |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.30VX3TOEMRIKD | 30 | VDI30 | EWS Varia VX3 | 55 | 89 | 148 | |
| 60.30VX3ZT1000L#01 | 30 | VDI30 | EWS Varia VX3 | 70 | 104 | 202 | |
| 60.30VX3ZT1000LIKD | 30 | VDI30 | EWS Varia VX3 | 70 | 104 | 202 | |
| 60.30VX3ZT1000R#01 | 30 | VDI30 | EWS Varia VX3 | 70 | 104 | 202 | |
| 60.30VX3ZT1000RIKD | 30 | VDI30 | EWS Varia VX3 | 70 | 104 | 202 | |
| 60.30VX31809LIKDPIN48X85 | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 181 | |
| 60.30VX31809LIKDX85 | 30 | VDI30 | EWS Varia VX3 | — | — | — | Текущая |
| 60.30VX31809LPIN48X85 | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 181 | |
| 60.30VX31809LX85#01 | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 181 | |
| 60.30VX31809RIKDPIN48X85 | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 181 | |
| 60.30VX31809RIKDX85#01 | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 181 | |
| 60.30VX31809RPIN48X85 | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 181 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.30VX31809LIKDX85.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
- VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2
Запчасти к инструменту1
- VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
