EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.30VX3TNX65RLI1#01

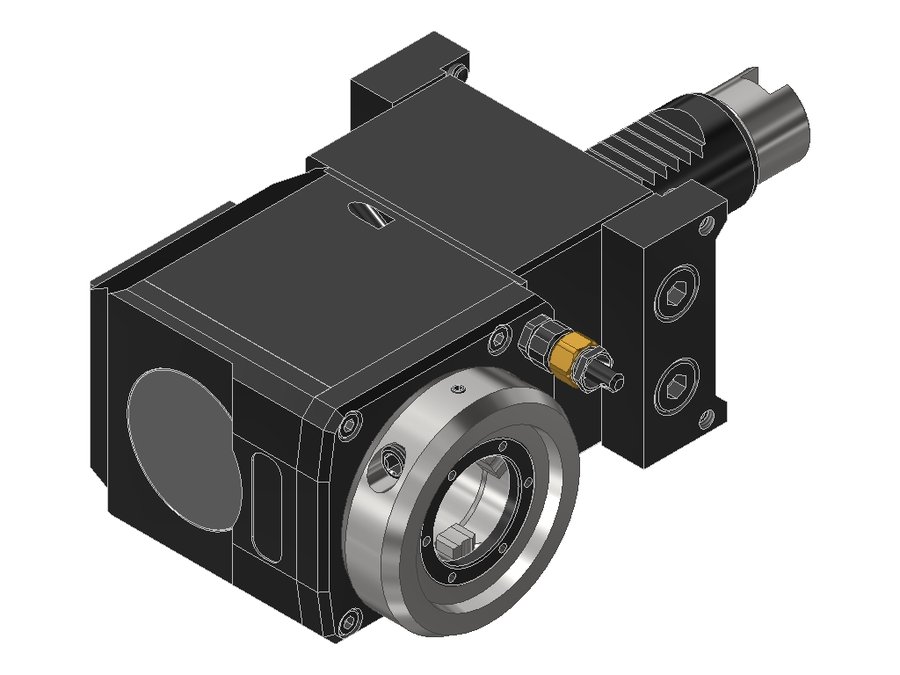

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3TNX65RLI1#01, хвостовик Ø30, EWS - Varia VX3 - адаптер

Система фиксации в гнезде	плита Traub
Код интерфейса станка	ZYV03000115
Код интерфейса инструмента	EWC00300295
Подвод СОЖ	наружный
Привод	Groove driver
Диаметр хвостовика	30 мм
Исполнение	правое
Присоединение к станку	VDI30
Присоединение инструмента	EWS Varia VX3
Функциональная длина	90 мм
Вылет LPR	124 мм
Масса	4,863 кг
Высота	68 мм
Общая длина	198,5 мм
Ширина	112,5 мм
Заказной номер EWS	232261
Радиальная высота	34 мм
Радиальная ширина	43 мм
Передаточное отношение	1:2
Макс. частота вращения	6000 об/мин
Система EWS Varia	EWS Varia VX3
Макс. крутящий момент	24 Н·м
Функциональная ширина	65,5 мм

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

Смена инструмента менее чем за 20 секунд
Управление одной рукой
Механическое выталкивание инструмента
Зажим адаптеров без боковых усилий
Надёжная передача крутящего момента
Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
Необходимо соблюдать момент затяжки 6 Н·м

Двойная зубчатость (лицензия Traub)

Хвостовик VDI с двойной зубчатостью
Державку можно повернуть на 180°
Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Полигональное соединение вал–ступица
Новейшие серии наших инструментальных систем оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

Меньшая вибрация шпинделя инструмента
Существенно большая передаваемая мощность
Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

Отрыв уплотнительного элемента в зависимости от частоты вращения
Отсутствие приработки шпинделя за счёт трения
Снижение нагрева инструмента до 50 %
Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

Наружный подвод СОЖ открывается и закрывается одним поворотом
Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

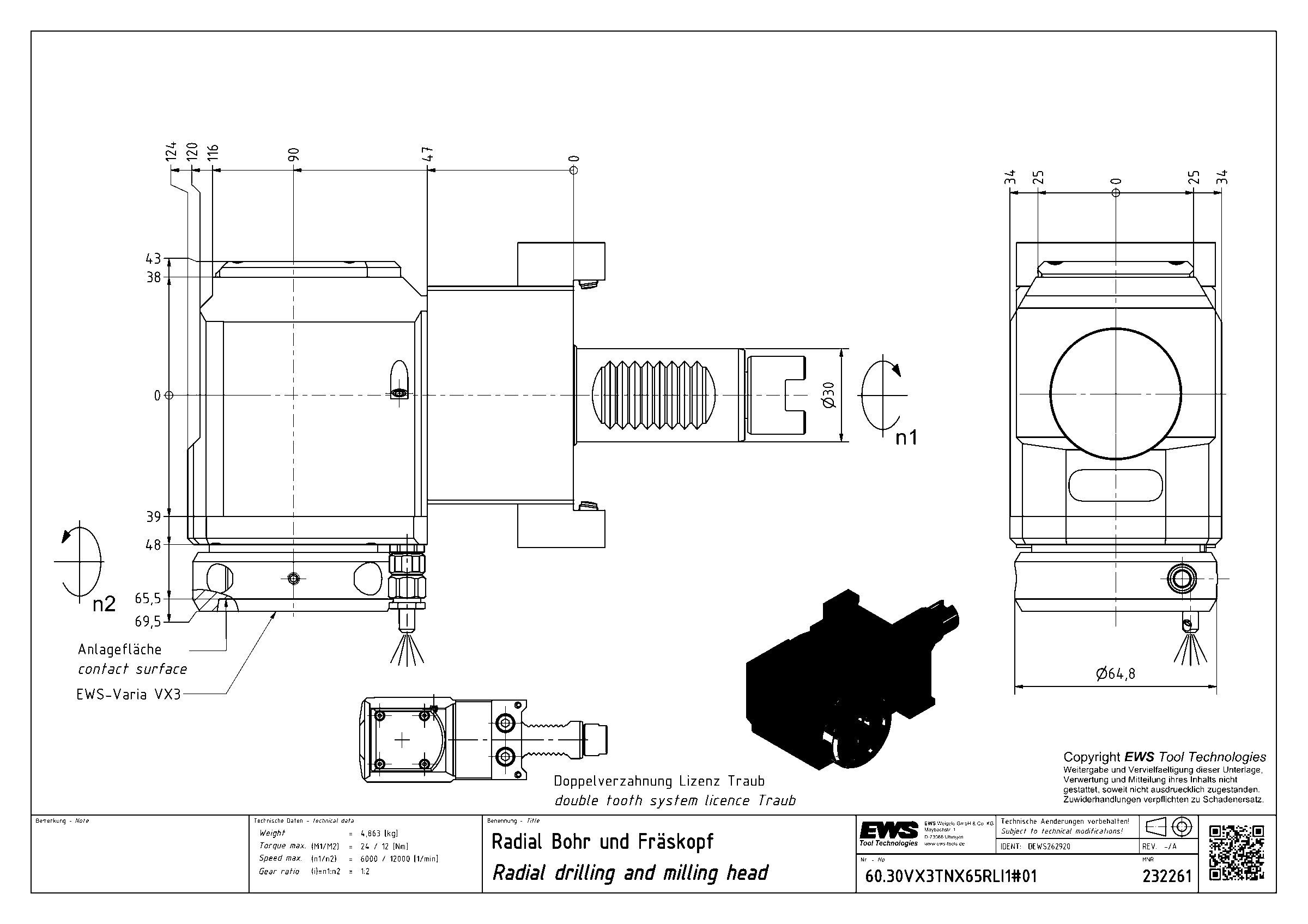

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →
