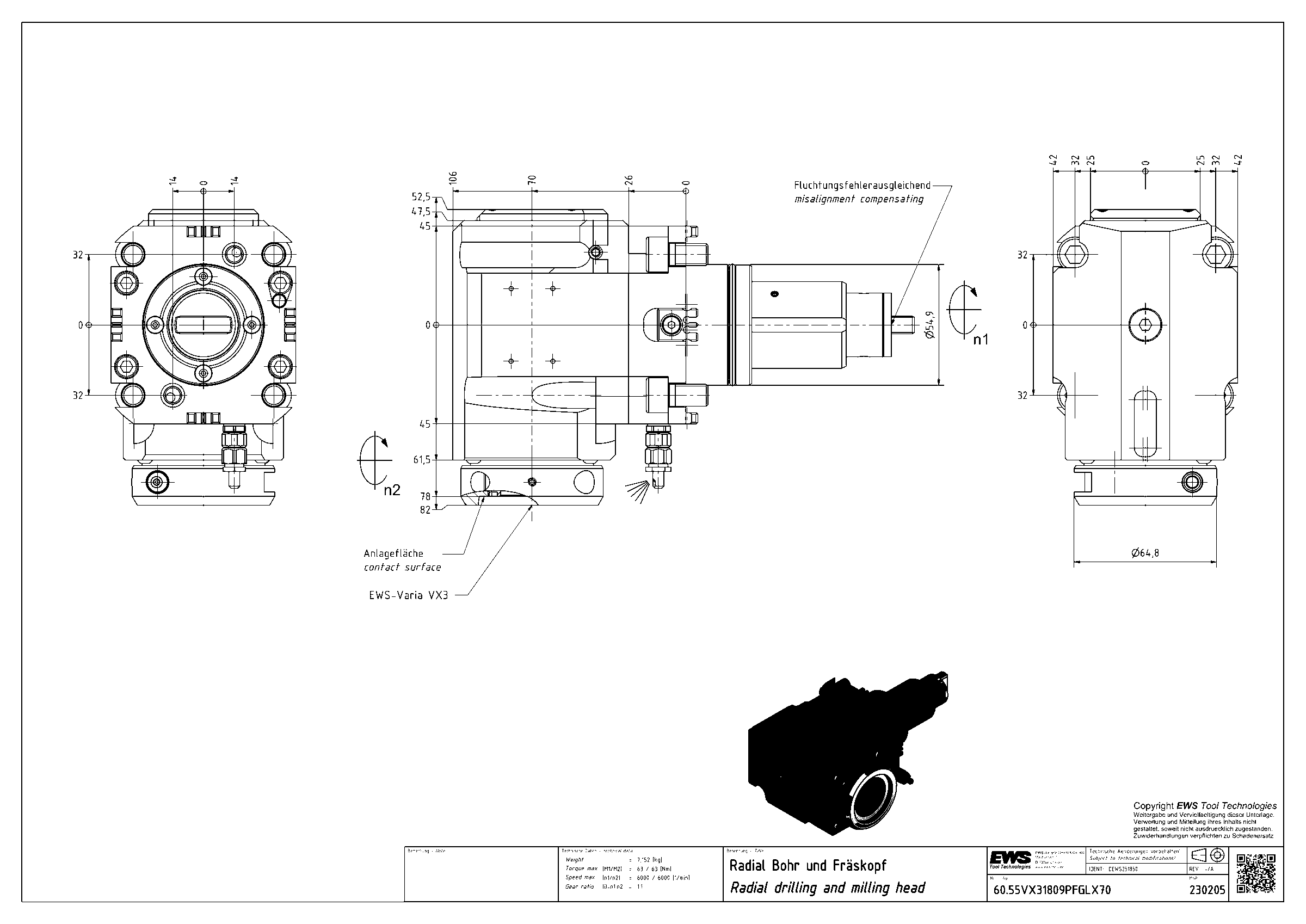

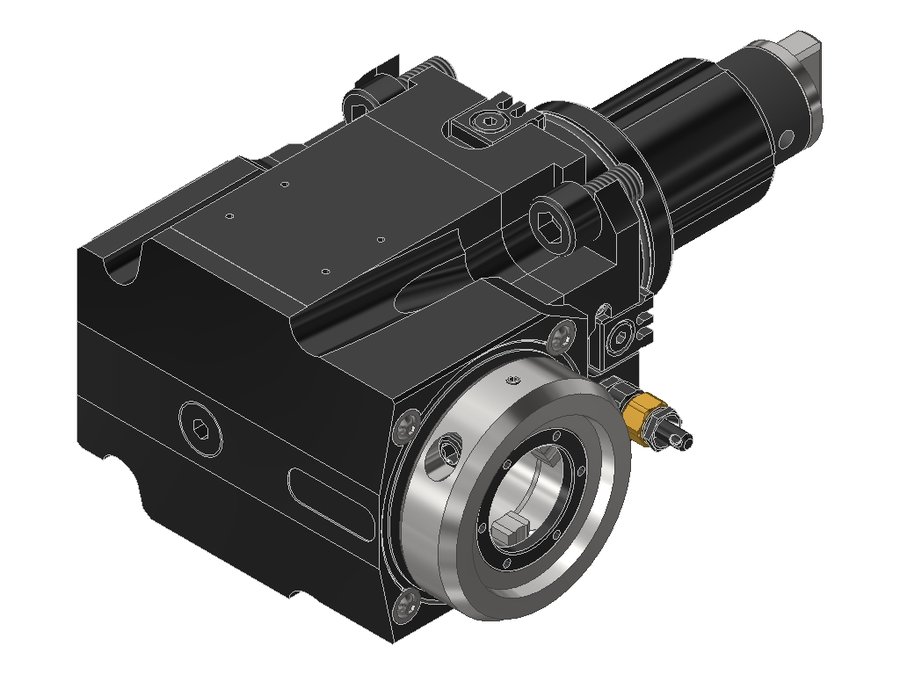

Головка приводная радиальная сверлильно-фрезерная EWS 60.55VX31809PFGLX70, хвостовик Ø55, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.55VX31809PFGLX70

Головка приводная радиальная сверлильно-фрезерная EWS 60.55VX31809PFGLX70, хвостовик Ø55, EWS - Varia VX3 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаEWC00300295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55
Присоединение инструментаEWS Varia VX3
Функциональная длина70 мм
Вылет LPR106 мм
Масса7,152 кг
Высота84 мм
Общая длина210 мм
Ширина130,5 мм
Заказной номер EWS230205
Радиальная ширина52,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент63 Н·м
Функциональная ширина78 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.55VX3WT250BMT55BMT55CEWS Varia VX375109217
60.55VX3WT250BMTI155BMT55CEWS Varia VX375109217
60.55VX3WT250BMTIKD55BMT55CEWS Varia VX375109217
60.55VX3WT250BMTIKDI155BMT55CEWS Varia VX375109217
60.55VX31809PFGL55BMT55EWS Varia VX36096200
60.55VX31809PFGL-CC455BMT55EWS Varia VX36096200
60.55VX31809PFGLX7055BMT55EWS Varia VX370106210Текущая
60.55VX31809PFGLX8555BMT55EWS Varia VX385121225
60.55VX31809PFI1X7055BMT55EWS Varia VX370106210
60.55VX31809PFI1X8555BMT55EWS Varia VX385121225
60.55VX31809PFIKDGL55BMT55EWS Varia VX36096200
60.55VX31809PFIKDGL-CC455BMT55EWS Varia VX36096200
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.55VX31809PFGLX70.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
