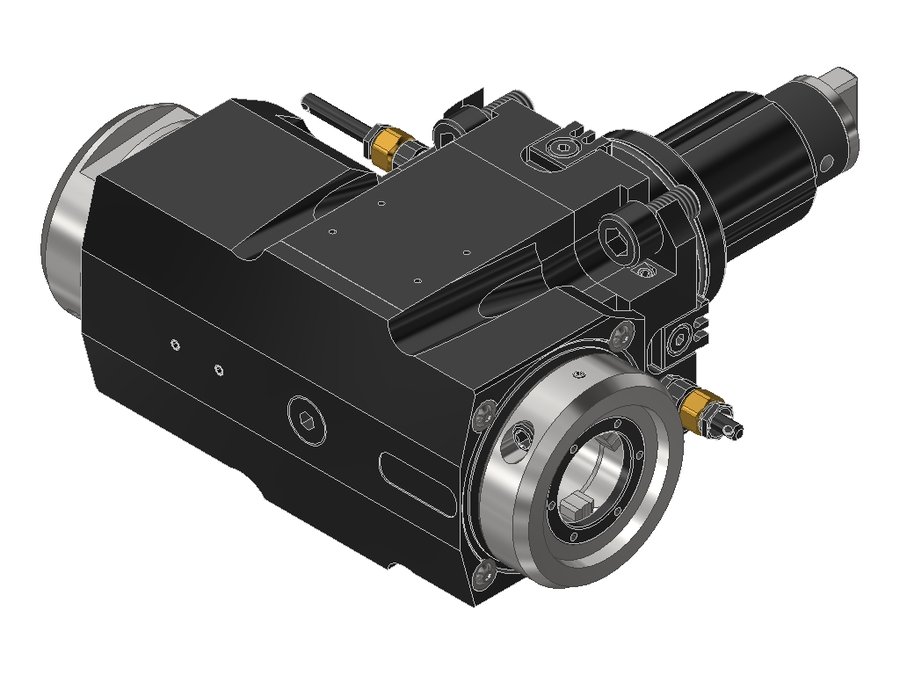

Головка приводная радиальная сверлильно-фрезерная EWS 60.55VX3D1809PFIKDX70, хвостовик Ø55, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.55VX3D1809PFIKDX70

Головка приводная радиальная сверлильно-фрезерная EWS 60.55VX3D1809PFIKDX70, хвостовик Ø55, EWS - Varia VX3 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментаEWS Varia VX3
Функциональная длина60 мм
Вылет LPR106 мм
Масса8,964 кг
Высота84 мм
Общая длина210 мм
Заказной номер EWS230214
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент63 Н·м
Функциональная ширина105 мм

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение снижено до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Полигональное соединение вал–ступица
Новейшие серии наших инструментальных систем оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

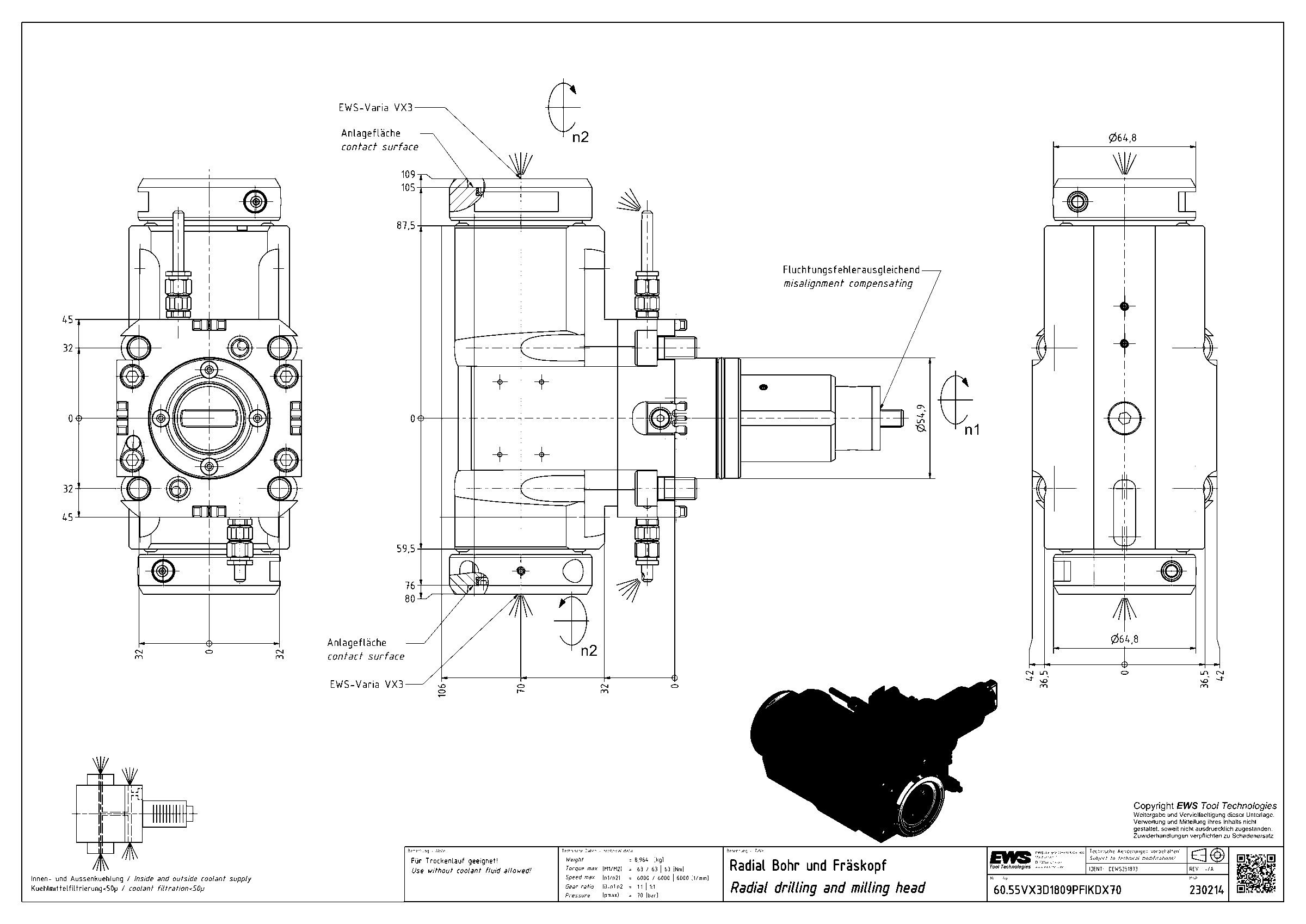

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.55VX3BIG1809IKDGLX70#0155BMT55 BigliaEWS Varia VX370106200
60.55VX3BIG1809IKDGLX100#0155BMT55 BigliaEWS Varia VX3100136230
60.55VX3BIG1809IKDI1X7055BMT55 BigliaEWS Varia VX370106200
60.55VX3BIG1809IKDI1X10055BMT55 BigliaEWS Varia VX3100136230
60.55VX3D1809PF55BMT55EWS Varia VX36096200
60.55VX3D1809PFIKD55BMT55EWS Varia VX36096200
60.55VX3D1809PFIKDX7055BMT55EWS Varia VX360106210Текущая
60.55VX3D1809PFIKDX8555BMT55EWS Varia VX385121225
60.55VX3D1809PFX7055BMT55EWS Varia VX360106210
60.55VX3D1809PFX8555BMT55EWS Varia VX385121225
60.55VX3DBIG1809IKDX7055BMT55 BigliaEWS Varia VX370106200
60.55VX3DBIG1809IKDX100#0155BMT55 BigliaEWS Varia VX3100136230
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 54 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 60.55VX3D1809PFIKDX70.

Инструмент статический48

  • 19.VX3PG15L29.5Державка для расточных борштанг EWS 19.VX3PG15L29.5, EWS - Varia VX3 - адаптер, Regofix PowRgrip PG15
  • 27.VX306.35L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306.35L38SHR, EWS - Varia VX3 - адаптер, отверстие Ø6.35 мм ( 1/4")
  • 27.VX306L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306L38SHR, EWS - Varia VX3 - адаптер, отверстие Ø6 мм
  • 27.VX306WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL06, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 6
  • 27.VX306WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL16, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 6
  • 27.VX306WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL50, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 6
  • 27.VX308L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX308L38SHR, EWS - Varia VX3 - адаптер, отверстие Ø8 мм
  • 27.VX308WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL06, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 8
  • 27.VX308WNL17Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL17, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 8
  • 27.VX308WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL26, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 8
  • 27.VX309.53L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53L43SHR, EWS - Varia VX3 - адаптер, отверстие Ø9,53 мм ( 3/8")
  • 27.VX309.53WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53WNL26, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 9,53
  • 27.VX310L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX310L43SHR, EWS - Varia VX3 - адаптер, отверстие Ø10 мм
  • 27.VX310WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL06, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 10
  • 27.VX310WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL26, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 10
  • 27.VX312.7L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7L43SHR, EWS - Varia VX3 - адаптер, отверстие Ø12,7 мм ( 1/2")
  • 27.VX312.7WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL06, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 12,7
  • 27.VX312.7WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL26, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 12,7
  • 27.VX312HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312HYDL26, EWS - Varia VX3 - адаптер, гидропатрон Ø12
  • 27.VX312L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312L43SHR, EWS - Varia VX3 - адаптер, отверстие Ø12 мм
  • 27.VX312WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL06, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 12
  • 27.VX312WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL26, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 12
  • 27.VX314L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX314L54SHR, EWS - Varia VX3 - адаптер, отверстие Ø14 мм
  • 27.VX314WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX314WNL28, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 14
  • 27.VX315.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX315.88WNL28, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 15,88
  • 27.VX316L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX316L54SHR, EWS - Varia VX3 - адаптер, отверстие Ø16 мм
  • 27.VX316WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL06, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 16
  • 27.VX316WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL28, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 16
  • 27.VX318WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX318WNL28, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 18
  • 27.VX319.05WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX319.05WNL28, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 19,05
  • 27.VX320WNL48Адаптер под цилиндрический хвостовик инструмента EWS 27.VX320WNL48, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 20
  • 27.VX320WNL58Адаптер под цилиндрический хвостовик инструмента EWS 27.VX320WNL58, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 20
  • 31.VX306L36MIДержавка цанговая EWS 31.VX306L36MI, EWS - Varia VX3 - адаптер, отверстие Ø6 мм
  • 31.VX311L70Державка цанговая EWS 31.VX311L70, EWS - Varia VX3 - адаптер, под цангу 110 4008E (ER11 Ø1-7)
  • 31.VX316IML14Державка цанговая EWS 31.VX316IML14, EWS - Varia VX3 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX316L25Державка цанговая EWS 31.VX316L25, EWS - Varia VX3 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX316L50MMДержавка цанговая EWS 31.VX316L50MM, EWS - Varia VX3 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX320IML17Державка цанговая EWS 31.VX320IML17, EWS - Varia VX3 - адаптер, под цанги ER20 (Ø2–13 мм), код 200 428E
  • 31.VX320IML17-Ø13Державка цанговая EWS 31.VX320IML17-Ø13, EWS - Varia VX3 - адаптер, под цанги ER20 (Ø2–13 мм), код 200 428E
  • 31.VX320L27Державка цанговая EWS 31.VX320L27, EWS - Varia VX3 - адаптер, под цанги ER20 (Ø2–13 мм), код 200 428E

Показаны первые 40 из 48. Остальные — в разделе Инструмент статический.

Принадлежности и оснастка для настройки инструмента3

Запчасти к инструменту2

  • 29.VX3SЗаглушка EWS 29.VX3S, EWS - Varia VX3 - адаптер, стальная
  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
