Головка приводная радиальная сверлильно-фрезерная EWS 60.55VX3VL2FIKDGL, хвостовик Ø55, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.55VX3VL2FIKDGL

Головка приводная радиальная сверлильно-фрезерная EWS 60.55VX3VL2FIKDGL, хвостовик Ø55, EWS - Varia VX3 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55
Присоединение инструментаEWS Varia VX3
Функциональная длина85 мм
Вылет LPR121 мм
Масса7,784 кг
Высота84 мм
Общая длина204 мм
Ширина137,5 мм
Заказной номер EWS230245
Радиальная ширина59,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент63 Н·м
Функциональная ширина78 мм

Описание

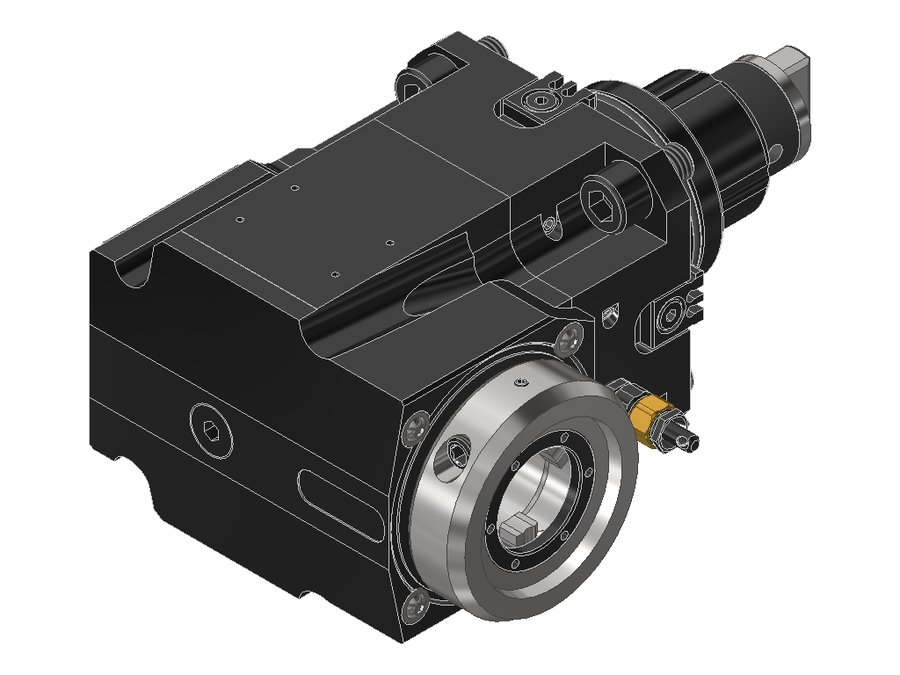

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение снижено до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Полигональное соединение вал–ступица
Новейшие серии наших инструментальных систем оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

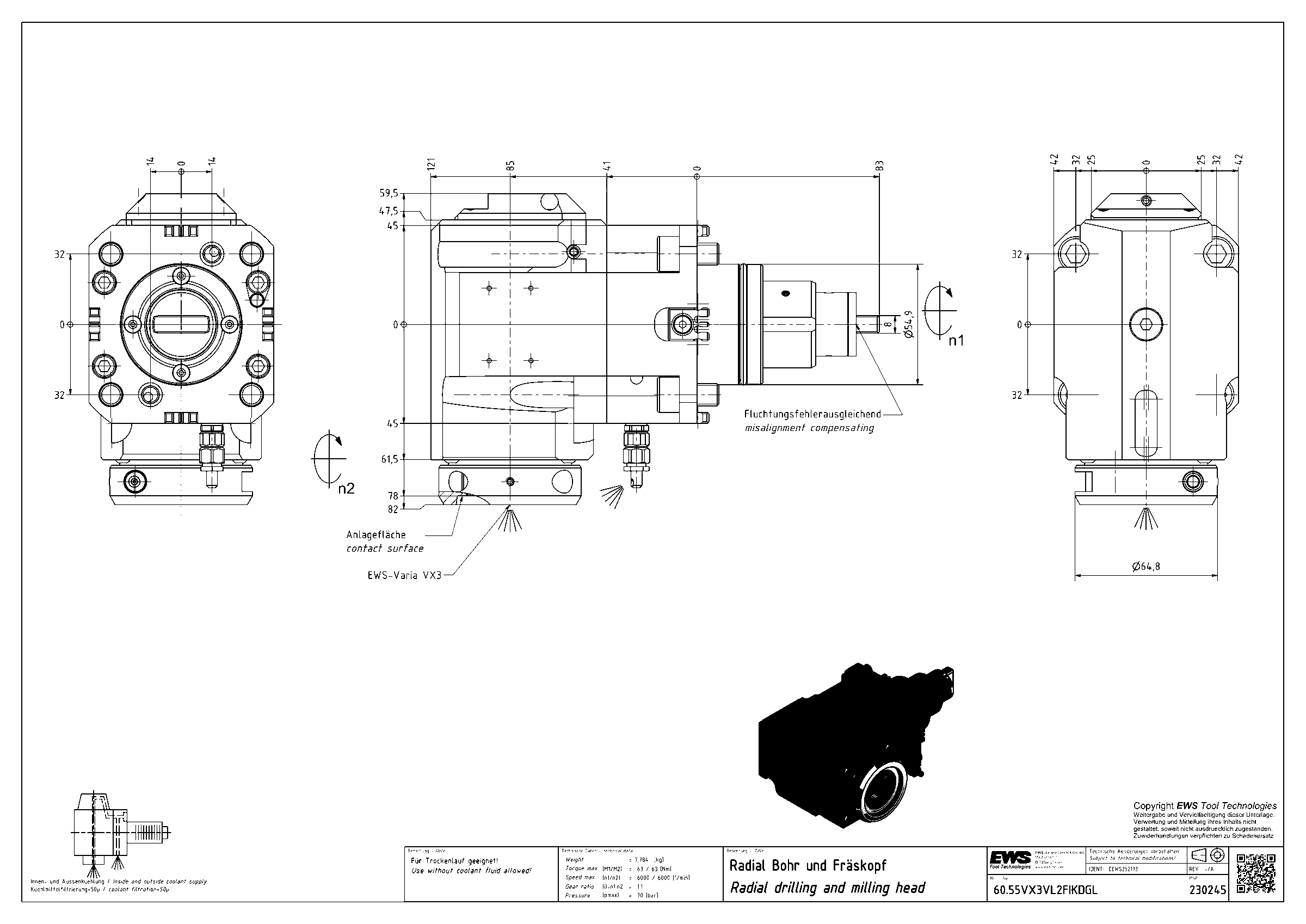

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
