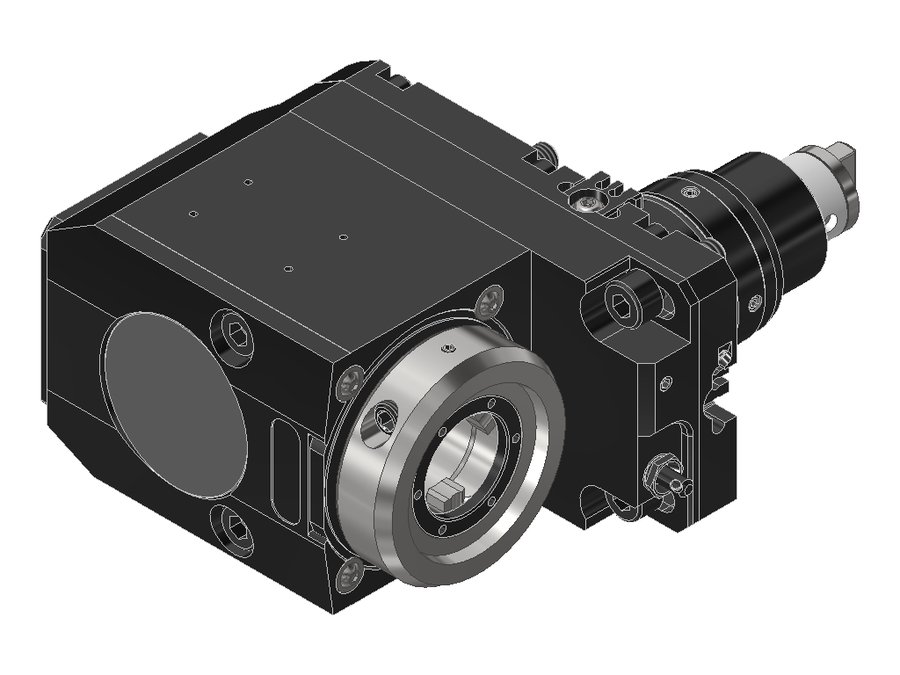

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.45VX31809PFIKDX70, хвостовик Ø45, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT · арт. 80.45VX31809PFIKDX70

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.45VX31809PFIKDX70, хвостовик Ø45, EWS - Varia VX3 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB058A4515
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика45 мм
Исполнениеправое
Присоединение к станкуBMT45
Присоединение инструментаEWS Varia VX3
Функциональная длина70 мм
Вылет LPR103 мм
Масса6,238 кг
Высота76 мм
Общая длина187 мм
Ширина150,5 мм
Заказной номер EWS234075
Радиальная высота38 мм
Радиальная ширина105,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент50 Н·м
Функциональная ширина21,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT — 106 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.45VX3D1809PFX7045BMT45EWS Varia VX370103187
80.45VX3D1809PFX8545BMT45EWS Varia VX385118202
80.45VX3DTC600FIKDX8545BMT45EWS Varia VX385118190
80.45VX3DTC600FX8545BMT45EWS Varia VX385118190
80.45VX3TC600FIKDX8545BMT45EWS Varia VX385118190
80.45VX3TC600FX8545BMT45EWS Varia VX385118190
80.45VX31809PFIKDX7045BMT45EWS Varia VX370103187Текущая
80.45VX31809PFIKDX8545BMT45EWS Varia VX385118202
80.45VX31809PFX7045BMT45EWS Varia VX370103187
80.45VX31809PFX8545BMT45EWS Varia VX385118202
80.55VX3D1809PF55BMT55EWS Varia VX370106210
80.55VX3D1809PFIKD55BMT55EWS Varia VX370106210
Показать ещё · всего в серии 106

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 80.45VX31809PFIKDX70.

Принадлежности и оснастка для настройки инструмента6

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
  • MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
