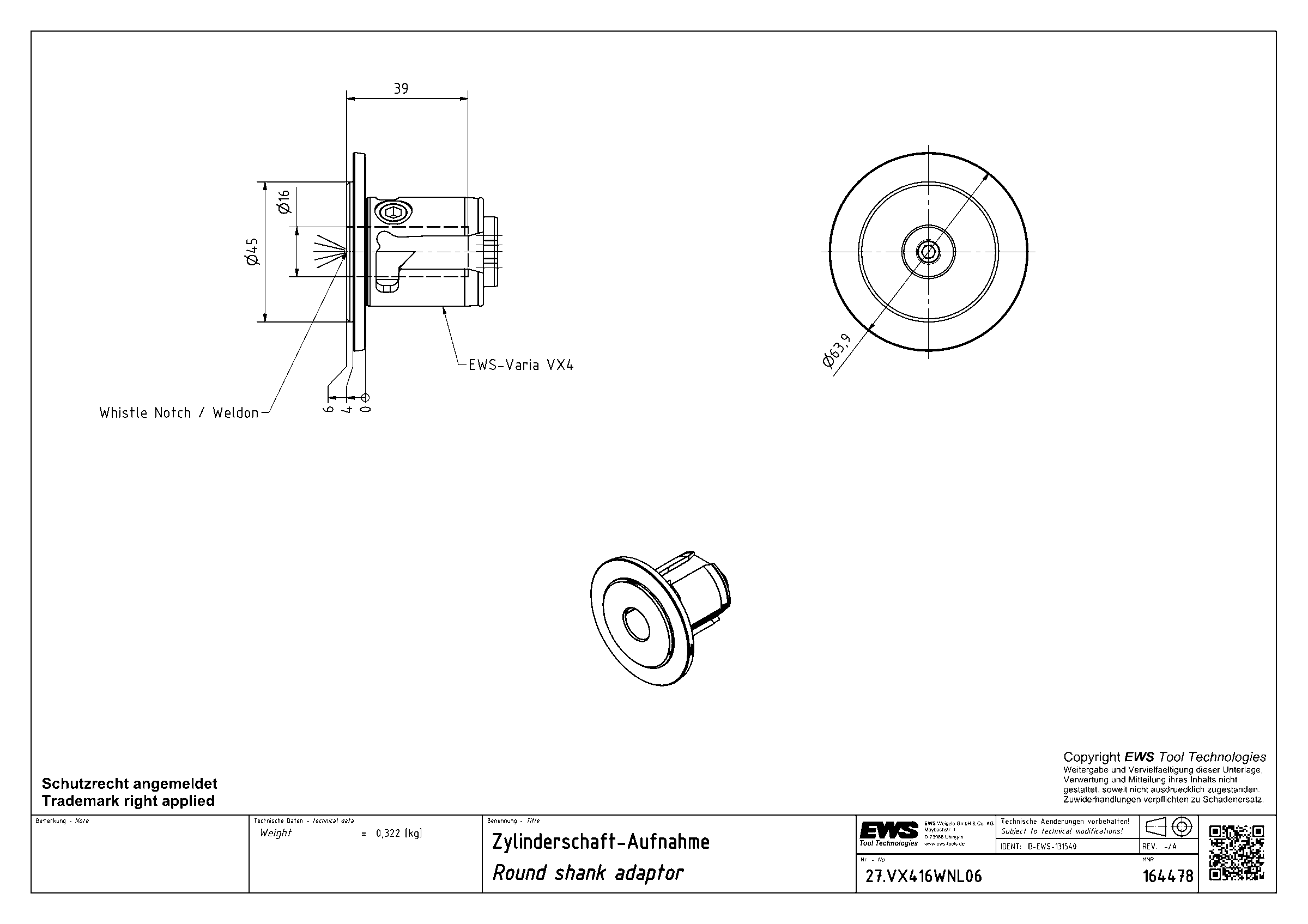

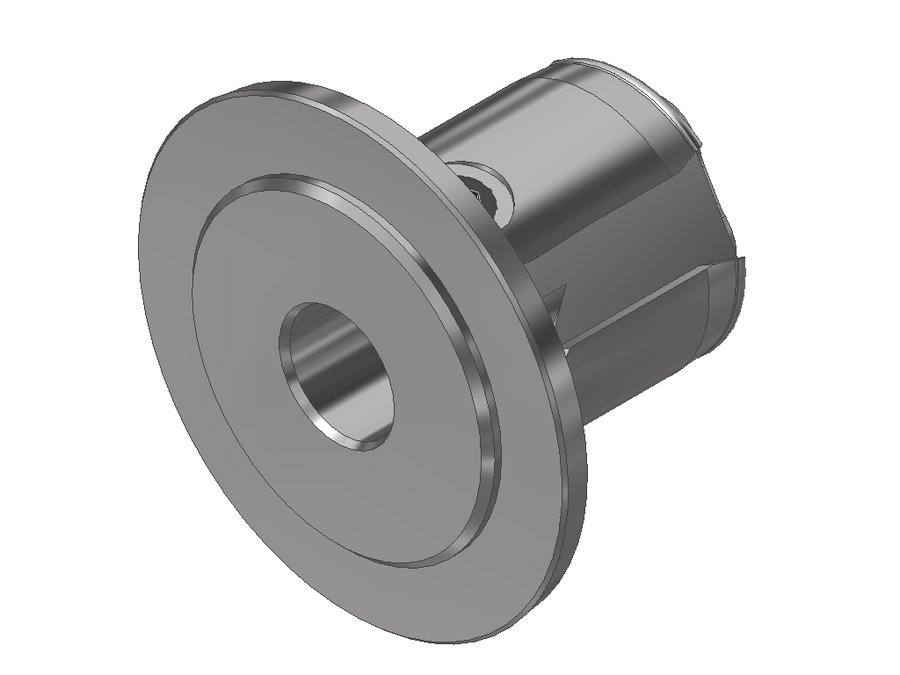

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 45 мм |
| Код интерфейса станка | EWC00400295 |
| Код интерфейса инструмента | ZYL01601015 |
| Диаметр буртика | 63,9 мм |
| Диаметр хвостовика | 35 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Weldon Ø16 |
| Функциональная длина | 33 мм |
| Вылет LPR | 6 мм |
| Масса | 0,322 кг |
| Общая длина | 48,5 мм |
| Заказной номер EWS | 164478 |
| Система EWS Varia | EWS Varia VX4 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 27.VX416WNL06 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Адаптер EWS.Varia с интерфейсом Weldon
Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.
- Возможен внутренний подвод СОЖ до 70 бар
- Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
- При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
- Комплект поставки: с зажимным винтом
Другие типоразмеры серии
Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 27.VX412WNL28 | 35 | Weldon Ø12 | 21 | 28 | 70,5 | |
| 27.VX414L54SHR | 35 | термопатрон Ø14 | 7 | 54 | 96,5 | |
| 27.VX414WNL06 | 35 | Weldon Ø14 | 32,5 | 6 | 48,5 | |
| 27.VX415.88WNL28 | 35 | Weldon Ø5/8" | 24 | 28 | 70,5 | |
| 27.VX416HYDL26 | 35 | гидропатрон Ø16 | -21 | 26 | 68,5 | |
| 27.VX416L54SHR | 35 | термопатрон Ø16 | 5 | 54 | 96,5 | |
| 27.VX416WNL06 | 35 | Weldon Ø16 | 33 | 6 | 48,5 | Текущая |
| 27.VX416WNL28 | 35 | Weldon Ø16 | 24 | 28 | 70,5 | |
| 27.VX418L54SHR | 35 | термопатрон Ø18 | 5 | 54 | 96,5 | |
| 27.VX418WNL28 | 35 | Weldon Ø18 | 26 | 28 | 70,5 | |
| 27.VX420HYDL26 | 35 | гидропатрон Ø20 | -21 | 26 | 68,5 | |
| 27.VX420WNL06 | 35 | Weldon Ø20 | 33 | 6 | 48,5 |
