EWS · Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia · арт. 27.VX416HYDL26

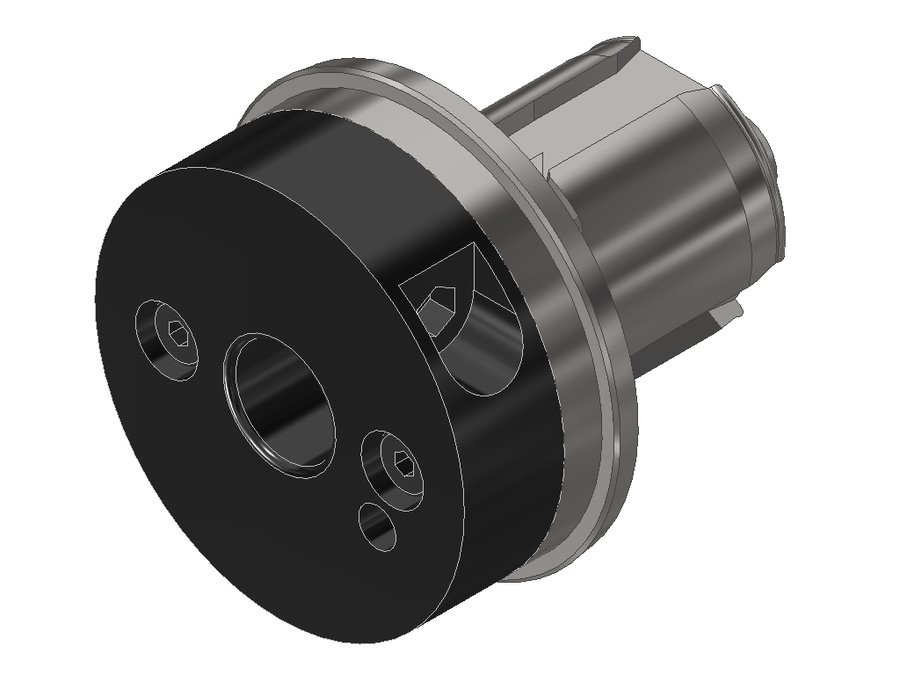

Адаптер для инструмента с цилиндрическим хвостовиком EWS 27.VX416HYDL26, EWS - Varia VX4 - адаптер, гидропатрон Ø16
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 59 мм |
| Код интерфейса станка | EWC00400295 |
| Код интерфейса инструмента | ZYL01600115 |
| Диаметр буртика | 63,86 мм |
| Диаметр хвостовика | 35 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia VX4 |
| Присоединение инструмента | Hydraulic chuck Ø 16.0 |
| Функциональная длина | -21 мм |
| Вылет LPR | 26 мм |
| Масса | 0,713 кг |
| Общая длина | 68,5 мм |
| Заказной номер EWS | 170008 |
| Система EWS Varia | EWS Varia VX4 |
Другие типоразмеры серии
Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia — 117 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 27.VX412L54SHR | 35 | Shrinkfit Ø 12.0 | 7 | 54 | 96,5 | |
| 27.VX412WNL06 | 35 | Weldon Ø 12.0 | 32,5 | 6 | 48,5 | |
| 27.VX412WNL28 | 35 | Weldon Ø 12.0 | 21 | 28 | 70,5 | |
| 27.VX414L54SHR | 35 | Shrinkfit Ø 14.0 | 7 | 54 | 96,5 | |
| 27.VX414WNL06 | 35 | Weldon Ø 14.0 | 32,5 | 6 | 48,5 | |
| 27.VX415.88WNL28 | 35 | Weldon Ø 5/8" | 24 | 28 | 70,5 | |
| 27.VX416HYDL26 | 35 | Hydraulic chuck Ø 16.0 | -21 | 26 | 68,5 | Текущая |
| 27.VX416L54SHR | 35 | Shrinkfit Ø 16.0 | 5 | 54 | 96,5 | |
| 27.VX416WNL06 | 35 | Weldon Ø 16.0 | 33 | 6 | 48,5 | |
| 27.VX416WNL28 | 35 | Weldon Ø 16.0 | 24 | 28 | 70,5 | |
| 27.VX418L54SHR | 35 | Shrinkfit Ø 18.0 | 5 | 54 | 96,5 | |
| 27.VX418WNL28 | 35 | Weldon Ø 18.0 | 26 | 28 | 70,5 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 27.VX416HYDL26.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- MB-VX4Устройство предварительной настройки EWS MB-VX4, EWS - Varia VX4 - адаптер
- MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
- TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17, с лотком Varia VX4/V4
- UMB100Приспособление монтажное EWS UMB100, UMB100
Запчасти к инструменту1
- PT.VX4Крышка защитная EWS PT.VX4, EWS - Varia VX4 - адаптер
