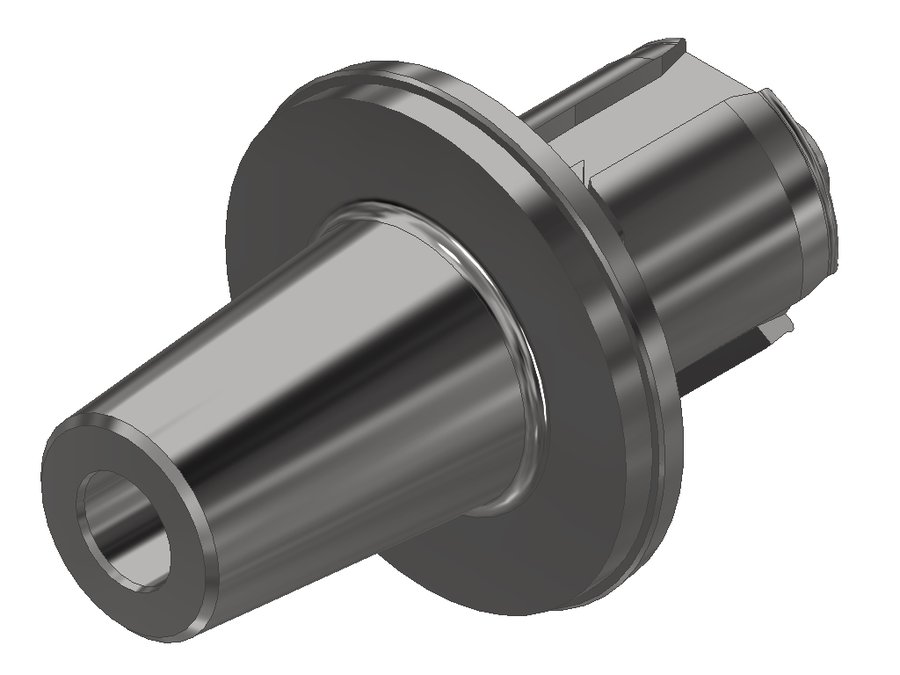

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX414L54SHR, система EWS Varia VX4, отверстие Ø14 мм
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.VX414L54SHR

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX414L54SHR, система EWS Varia VX4, отверстие Ø14 мм

Угол выхода0°
Диаметр корпуса34,24 мм
Код интерфейса станкаEWC00400295
Код интерфейса инструментаZYL01400115
Диаметр буртика64 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VX4
Присоединение инструментатермопатрон Ø14
Функциональная длина7 мм
Вылет LPR54 мм
Масса0,652 кг
Общая длина96,5 мм
Заказной номер EWS160981
Система EWS VariaEWS Varia VX4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.VX414L54SHR в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VX410WNL2635Weldon Ø10142668,5
27.VX412.7WNL2835Weldon Ø1/2"212870,5
27.VX412HYDL2635гидропатрон Ø12-152668,5
27.VX412L54SHR35термопатрон Ø1275496,5
27.VX412WNL0635Weldon Ø1232,5648,5
27.VX412WNL2835Weldon Ø12212870,5
27.VX414L54SHR35термопатрон Ø1475496,5Текущая
27.VX414WNL0635Weldon Ø1432,5648,5
27.VX415.88WNL2835Weldon Ø5/8"242870,5
27.VX416HYDL2635гидропатрон Ø16-212668,5
27.VX416L54SHR35термопатрон Ø1655496,5
27.VX416WNL0635Weldon Ø1633648,5
