EWS · Державки для расточных борштанг EWS системы EWS Varia · арт. 19.VXT419.05L23

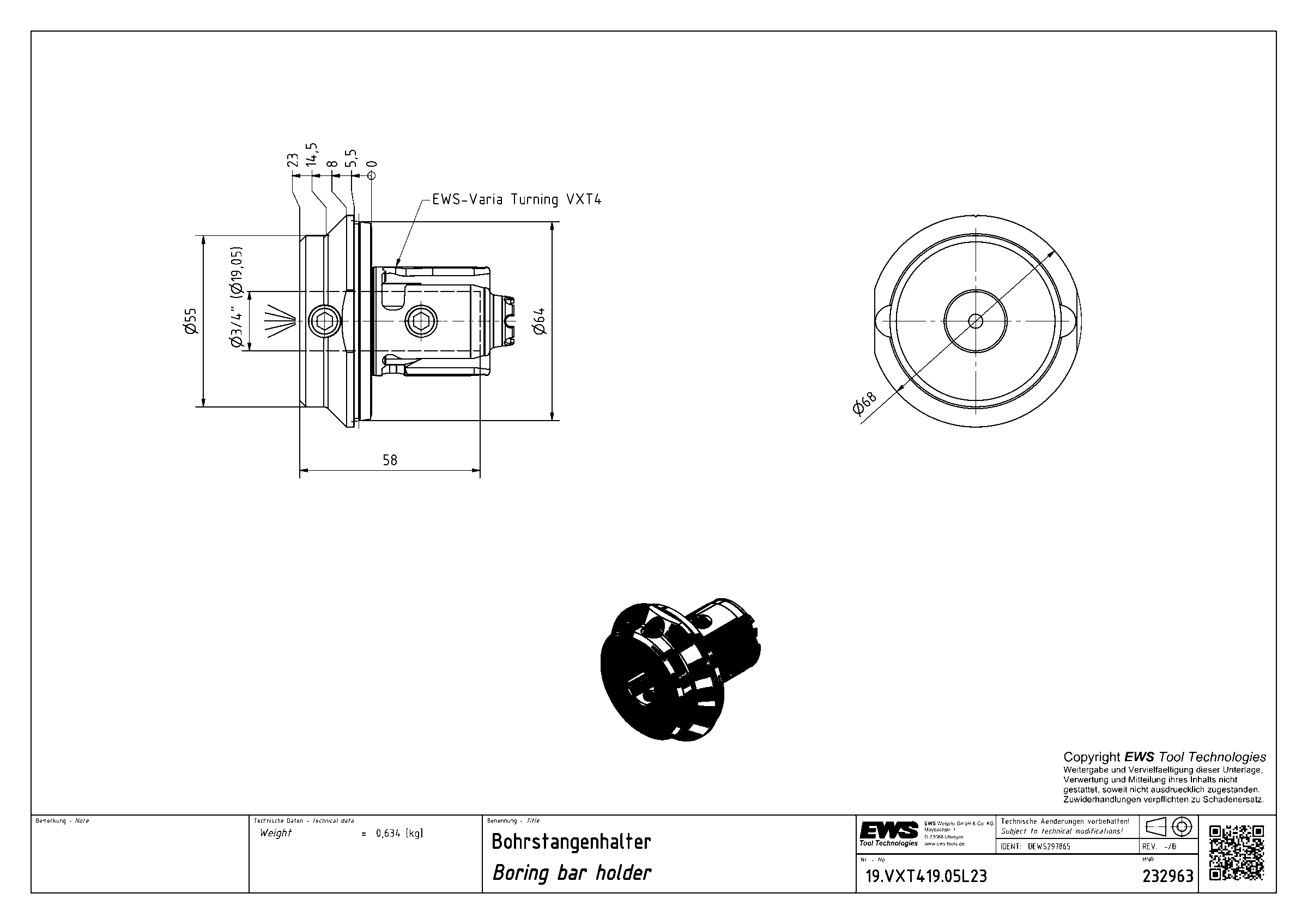

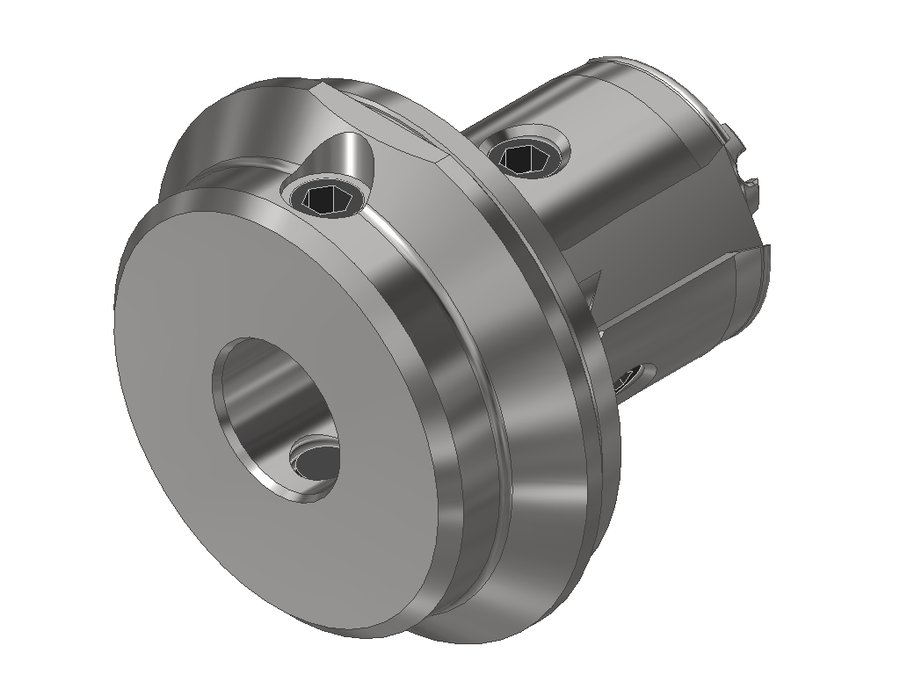

Державка для расточных борштанг EWS 19.VXT419.05L23, EWS - Varia VXT4 - адаптер, отверстие Ø19.05 мм ( 3/4")
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 55 мм |
| Код интерфейса станка | EWC00400395 |
| Код интерфейса инструмента | ZYL07502235 |
| Диаметр буртика | 68 мм |
| Диаметр хвостовика | 35 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Boring bar Ø 3/4" |
| Функциональная длина | -35 мм |
| Вылет LPR | 23 мм |
| Масса | 0,634 кг |
| Общая длина | 68,85 мм |
| Заказной номер EWS | 232963 |
| Система EWS Varia | EWS Varia VXT4 |
Другие типоразмеры серии
Державки для расточных борштанг EWS системы EWS Varia — 39 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Исполнение | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.VXT409.53L20 | 35 | нейтральное | Boring bar Ø 3/4" | -30 | 20 | 65,85 | |
| 19.VXT410L20 | 35 | нейтральное | Ø 10.0 (boring bar) | -30 | 20 | 65,85 | |
| 19.VXT412.7L20 | 35 | нейтральное | Boring bar Ø 1/2" | -30 | 20 | 65,85 | |
| 19.VXT412L20 | 35 | нейтральное | Ø 12.0 (boring bar) | -30 | 20 | 65,85 | |
| 19.VXT415.88L20 | 35 | нейтральное | Boring bar Ø 5/8" | -32 | 20 | 65,85 | |
| 19.VXT416L20 | 35 | нейтральное | Ø 16.0 (boring bar) | -32 | 20 | 65,85 | |
| 19.VXT419.05L23 | 35 | нейтральное | Boring bar Ø 3/4" | -35 | 23 | 68,85 | Текущая |
| 19.VXT420L23 | 35 | нейтральное | Ø 20.0 (boring bar) | -35 | 23 | 68,85 | |
| 36.VXT3CH20L60X20 | 28 | нейтральное | CH20 | 60 | 60 | 99,85 | |
| 36.VXT3CH20L82X20 | 28 | нейтральное | CH20 | 82 | 82 | 121,85 | |
| 36.VXT3CH25L45X25 | 28 | нейтральное | CH25 | 45 | 45 | 84,85 | |
| 36.VXT3CH25L88X25 | 28 | нейтральное | CH25 | 88 | 88 | 127,85 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.VXT419.05L23.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- MB-VX4Устройство предварительной настройки EWS MB-VX4, EWS - Varia VX4 - адаптер
- MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
- TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17, с лотком Varia VX4/V4
- UMB100Приспособление монтажное EWS UMB100, UMB100
Запчасти к инструменту1
- PT.VX4Крышка защитная EWS PT.VX4, EWS - Varia VX4 - адаптер
Документы по позиции
Для этой позиции документы пока не привязаны.
