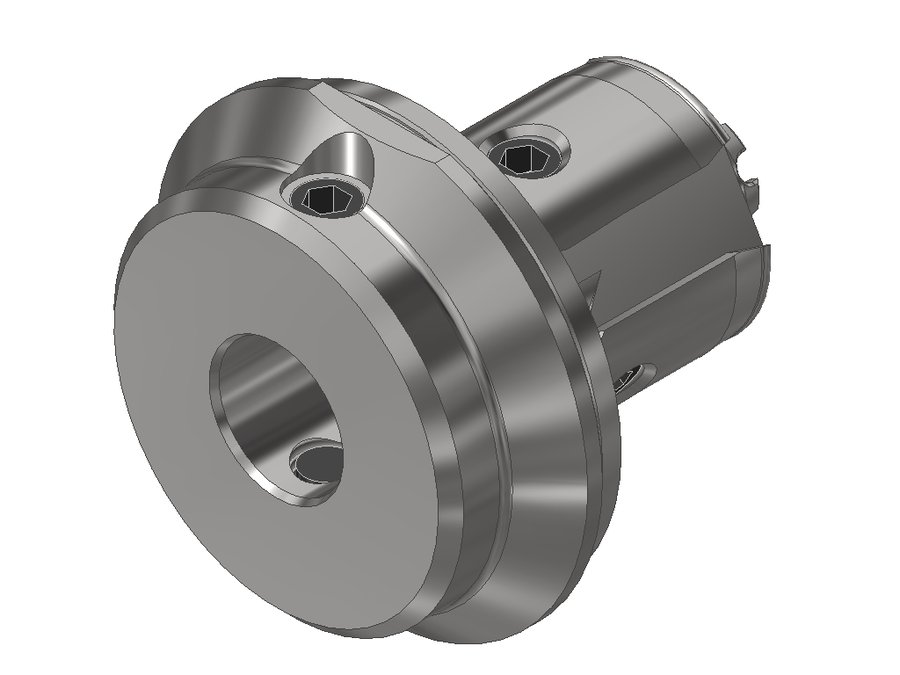

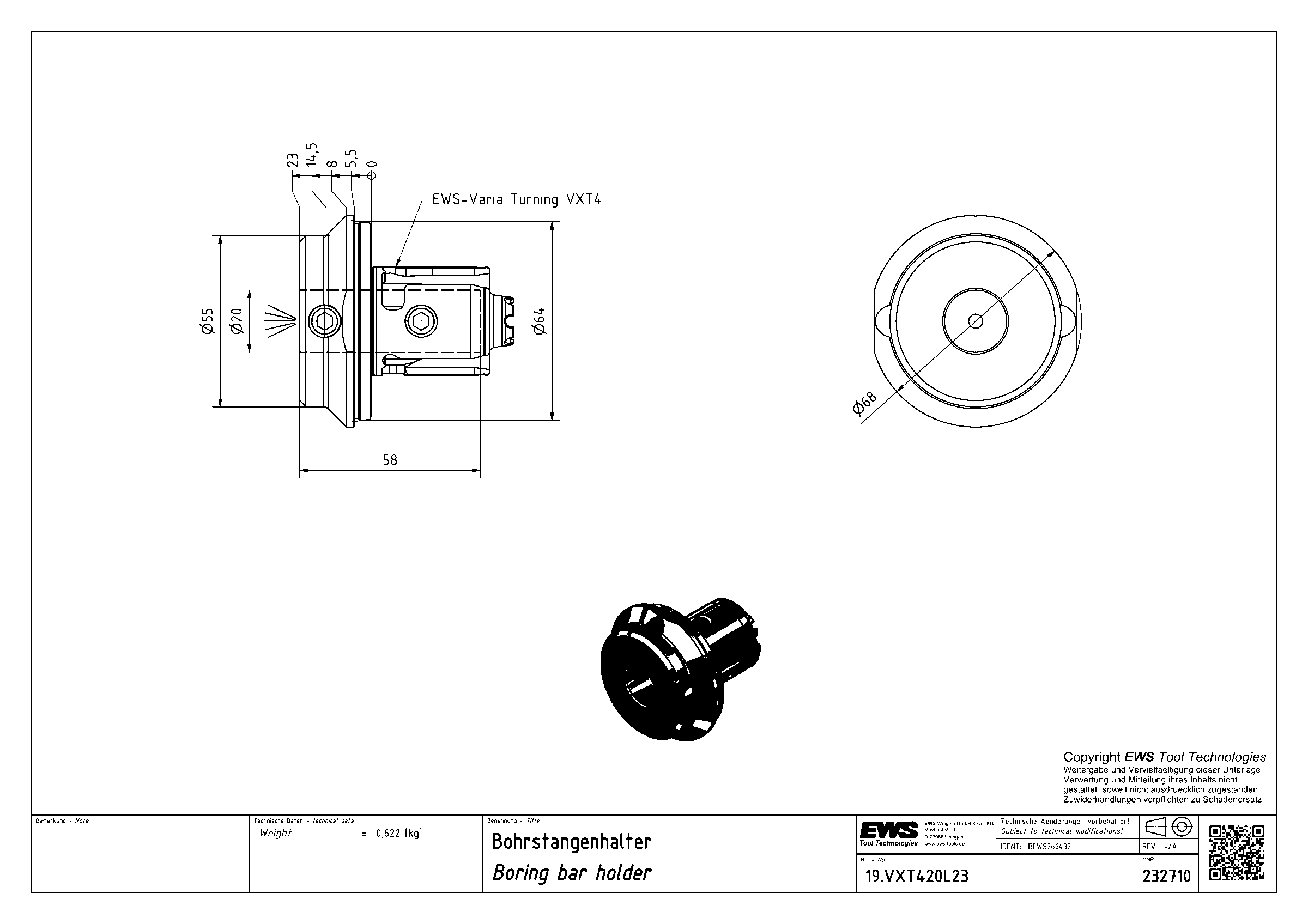

Державка для расточных борштанг EWS 19.VXT420L23, система EWS Varia VXT4, отверстие Ø20 мм
EWS · Державки для расточных борштанг EWS, система EWS Varia · арт. 19.VXT420L23

Державка для расточных борштанг EWS 19.VXT420L23, система EWS Varia VXT4, отверстие Ø20 мм

Угол выхода0°
Диаметр корпуса55 мм
Код интерфейса станкаEWC00400395
Код интерфейса инструментаZYL02002215
Диаметр буртика68 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение инструментаборштанга Ø20
Функциональная длина-35 мм
Вылет LPR23 мм
Масса0,622 кг
Общая длина68,85 мм
Заказной номер EWS232710
Система EWS VariaEWS Varia VXT4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.VXT420L23 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для расточных борштанг EWS, система EWS Varia — 39 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммИсполнениеПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
19.VXT410L2035нейтральноеборштанга Ø10-302065,85
19.VXT412.7L2035нейтральноеборштанга Ø1/2"-302065,85
19.VXT412L2035нейтральноеборштанга Ø12-302065,85
19.VXT415.88L2035нейтральноеборштанга Ø5/8"-322065,85
19.VXT416L2035нейтральноеборштанга Ø16-322065,85
19.VXT419.05L2335нейтральноеборштанга Ø3/4"-352368,85
19.VXT420L2335нейтральноеборштанга Ø20-352368,85Текущая
36.VXT3CH20L60X2028нейтральноеCH20606099,85
36.VXT3CH20L82X2028нейтральноеCH208282121,85
36.VXT3CH25L45X2528нейтральноеCH25454584,85
36.VXT3CH25L88X2528нейтральноеCH258888127,85
36.VXT3CH32L45X3228нейтральноеCH32454584,85

Совместимость

Связанные позиции по данным производителя — 68 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 19.VXT420L23.

Переходники21

  • 28.2004HYDВтулка переходная EWS 28.2004HYD, хвостовик Ø20, 04
  • 28.2005HYDВтулка переходная EWS 28.2005HYD, хвостовик Ø20, 05
  • 28.2006HYDВтулка переходная EWS 28.2006HYD, хвостовик Ø20, гидропатрон Ø мм
  • 28.2006SВтулка переходная EWS 28.2006S, хвостовик Ø20, отверстие Ø6 мм
  • 28.2006WNВтулка переходная EWS 28.2006WN, хвостовик Ø20, Weldon / Whistle Notch Ø06
  • 28.2008HYDВтулка переходная EWS 28.2008HYD, хвостовик Ø20, гидропатрон Ø мм
  • 28.2008SВтулка переходная EWS 28.2008S, хвостовик Ø20, отверстие Ø8 мм
  • 28.2008WNВтулка переходная EWS 28.2008WN, хвостовик Ø20, Weldon / Whistle Notch Ø08
  • 28.2010HYDВтулка переходная EWS 28.2010HYD, хвостовик Ø20, гидропатрон Ø10 мм
  • 28.2010SВтулка переходная EWS 28.2010S, хвостовик Ø20, отверстие Ø10 мм
  • 28.2010WNВтулка переходная EWS 28.2010WN, хвостовик Ø20, Weldon / Whistle Notch Ø10
  • 28.2012HYDВтулка переходная EWS 28.2012HYD, хвостовик Ø20, гидропатрон Ø12 мм
  • 28.2012SВтулка переходная EWS 28.2012S, хвостовик Ø20, отверстие Ø12 мм
  • 28.2012WNВтулка переходная EWS 28.2012WN, хвостовик Ø20, Weldon / Whistle Notch Ø12
  • 28.2013HYDВтулка переходная EWS 28.2013HYD, хвостовик Ø20, отверстие Ø13 мм
  • 28.2014HYDВтулка переходная EWS 28.2014HYD, хвостовик Ø20, гидропатрон Ø14 мм
  • 28.2015HYDВтулка переходная EWS 28.2015HYD, хвостовик Ø20, отверстие Ø15 мм
  • 28.2016HYDВтулка переходная EWS 28.2016HYD, хвостовик Ø20, гидропатрон Ø16 мм
  • 28.2016SВтулка переходная EWS 28.2016S, хвостовик Ø20, отверстие Ø16 мм
  • 28.2016WNВтулка переходная EWS 28.2016WN, хвостовик Ø20, Weldon / Whistle Notch Ø16
  • 28.2018HYDВтулка переходная EWS 28.2018HYD, хвостовик Ø20, гидропатрон Ø18 мм

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
  • MB-VX4Устройство для предварительной настройки инструмента EWS MB-VX4, система EWS Varia VX4
  • MW-VXT4Приспособление монтажное EWS MW-VXT4
  • TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17 с лотком Varia VX4/V4
  • UMB100Приспособление монтажное EWS UMB100

Запчасти к инструменту1

  • PT.VX4Крышка защитная EWS PT.VX4, система EWS Varia VX4

Подходит к позициям

У этих позиций 19.VXT420L23 указан производителем как подходящий.

Инструмент статический40

  • 17.40VXT4DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DCTX, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DCTXTF, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4DG400RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DG400RLW, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4DSQT15X135Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DSQT15X135, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4DTOEMX100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DTOEMX100, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTX, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4LDCTXFEДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTXFE, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTXTF, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4LDCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTXTF-PL, хвостовик Ø40, EWS-Varia VXT4
  • 17.BMTVXT4DBMT65X72Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DBMT65X72, BMT, система EWS Varia VXT4
  • 17.BMTVXT4DBMT65X100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DBMT65X100, BMT, система EWS Varia VXT4
  • 17.BMTVXT4DBMT65X115Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DBMT65X115, BMT, EWS-Varia VXT4
  • 17.BMTVXT4DLB2000Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DLB2000, BMT, система EWS Varia VXT4
  • 17.BMTVXT4DNLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DNL, BMT, система EWS Varia VXT4
  • 17.BMTVXT4DNT42Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DNT42, BMT, система EWS Varia VXT4
  • 17.BMTVXT4DTW20Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DTW20, BMT, система EWS Varia VXT4
  • 17.BMTVXT4EX910Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4EX910, BMT, система EWS Varia VXT4
  • 19.38.1VXT4-ZYLАдаптер для инструмента EWS 19.38.1VXT4-ZYL, хвостовик Ø38,1, система EWS Varia VXT4
  • 19.40VXT4Адаптер для инструмента EWS 19.40VXT4, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4CTXRLZ0Адаптер для инструмента EWS 19.40VXT4CTXRLZ0, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4G400RLWZ12Адаптер для инструмента EWS 19.40VXT4G400RLWZ12, хвостовик Ø40, EWS-Varia VXT4
  • 19.40VXT4LCTXRLTFLZ0Адаптер для инструмента EWS 19.40VXT4LCTXRLTFLZ0, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4LCTXRLTFRZ0Адаптер для инструмента EWS 19.40VXT4LCTXRLTFRZ0, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4LCTXRLZ0Адаптер для инструмента EWS 19.40VXT4LCTXRLZ0, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4MP620RZ-5X130Адаптер для инструмента EWS 19.40VXT4MP620RZ-5X130, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4SQT10X100Адаптер для инструмента EWS 19.40VXT4SQT10X100, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4SQT15X135Адаптер для инструмента EWS 19.40VXT4SQT15X135, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4TOEMRLZ0Адаптер для инструмента EWS 19.40VXT4TOEMRLZ0, хвостовик Ø40, система EWS Varia VXT4
  • 19.BMTVXT4BMT65L60Адаптер для инструмента EWS 19.BMTVXT4BMT65L60, BMT, система EWS Varia VXT4
  • 19.BMTVXT4BMT65X72Адаптер для инструмента EWS 19.BMTVXT4BMT65X72, BMT, система EWS Varia VXT4
  • 19.BMTVXT4BMT65X100Адаптер для инструмента EWS 19.BMTVXT4BMT65X100, BMT, система EWS Varia VXT4
  • 19.BMTVXT4BMT65X115Адаптер для инструмента EWS 19.BMTVXT4BMT65X115, BMT, EWS-Varia VXT4
  • 19.BMTVXT4LB15Адаптер для инструмента EWS 19.BMTVXT4LB15, BMT, система EWS Varia VXT4
  • 19.BMTVXT4LB2000Адаптер для инструмента EWS 19.BMTVXT4LB2000, BMT, система EWS Varia VXT4
  • 19.BMTVXT4LB4000Адаптер для инструмента EWS 19.BMTVXT4LB4000, BMT, система EWS Varia VXT4
  • 19.BMTVXT4NLX90Адаптер для инструмента EWS 19.BMTVXT4NLX90, BMT, система EWS Varia VXT4
  • 19.BMTVXT4NT42Z0Адаптер для инструмента EWS 19.BMTVXT4NT42Z0, BMT, система EWS Varia VXT4
  • 19.BMTVXT4P2100-STATАдаптер для инструмента EWS 19.BMTVXT4P2100-STAT, BMT, система EWS Varia VXT4
  • 19.BMTVXT4QSM200X85Адаптер для инструмента EWS 19.BMTVXT4QSM200X85, BMT, система EWS Varia VXT4

Адаптеры с хвостовиком по DIN 698711

  • 39.SK50VXT4Адаптер для настройки инструмента вне станка EWS 39.SK50VXT4, SK 50, система EWS Varia VXT4

Документы по позиции

Для этой позиции документы пока не привязаны.
