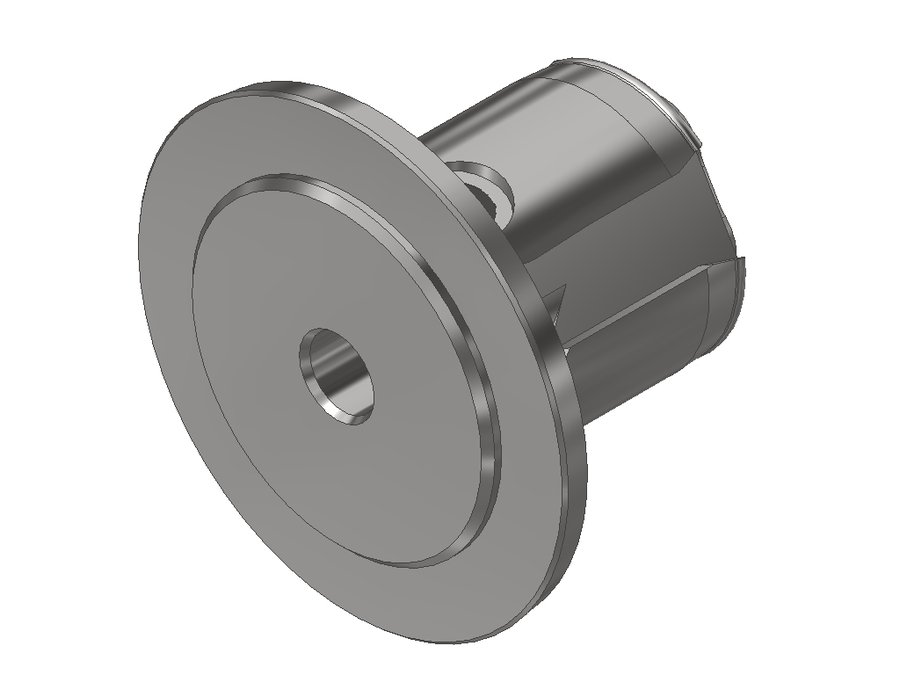

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.VX410WNL06

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 10

Угол выхода0°
Диаметр корпуса45 мм
Код интерфейса станкаEWC00400295
Код интерфейса инструментаZYL01001015
Диаметр буртика63,9 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø10
Функциональная длина32,5 мм
Вылет LPR6 мм
Масса0,356 кг
Общая длина48,5 мм
Заказной номер EWS160975
Система EWS VariaEWS Varia VX4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.VX410WNL06 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с интерфейсом Weldon

Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.

  • Возможен внутренний подвод СОЖ до 70 бар
  • Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
  • Комплект поставки: с зажимным винтом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VX406WNL1635Weldon Ø6141658,5
27.VX406WNL6035Weldon Ø6-2560102,5
27.VX408L54SHR35термопатрон Ø8185496,5
27.VX408WNL0635Weldon Ø831648,5
27.VX408WNL1935Weldon Ø8211961,5
27.VX410L54SHR35термопатрон Ø10125496,5
27.VX410WNL0635Weldon Ø1032,5648,5Текущая
27.VX410WNL2635Weldon Ø10142668,5
27.VX412.7WNL2835Weldon Ø1/2"212870,5
27.VX412HYDL2635гидропатрон Ø12-152668,5
27.VX412L54SHR35термопатрон Ø1275496,5
27.VX412WNL0635Weldon Ø1232,5648,5
