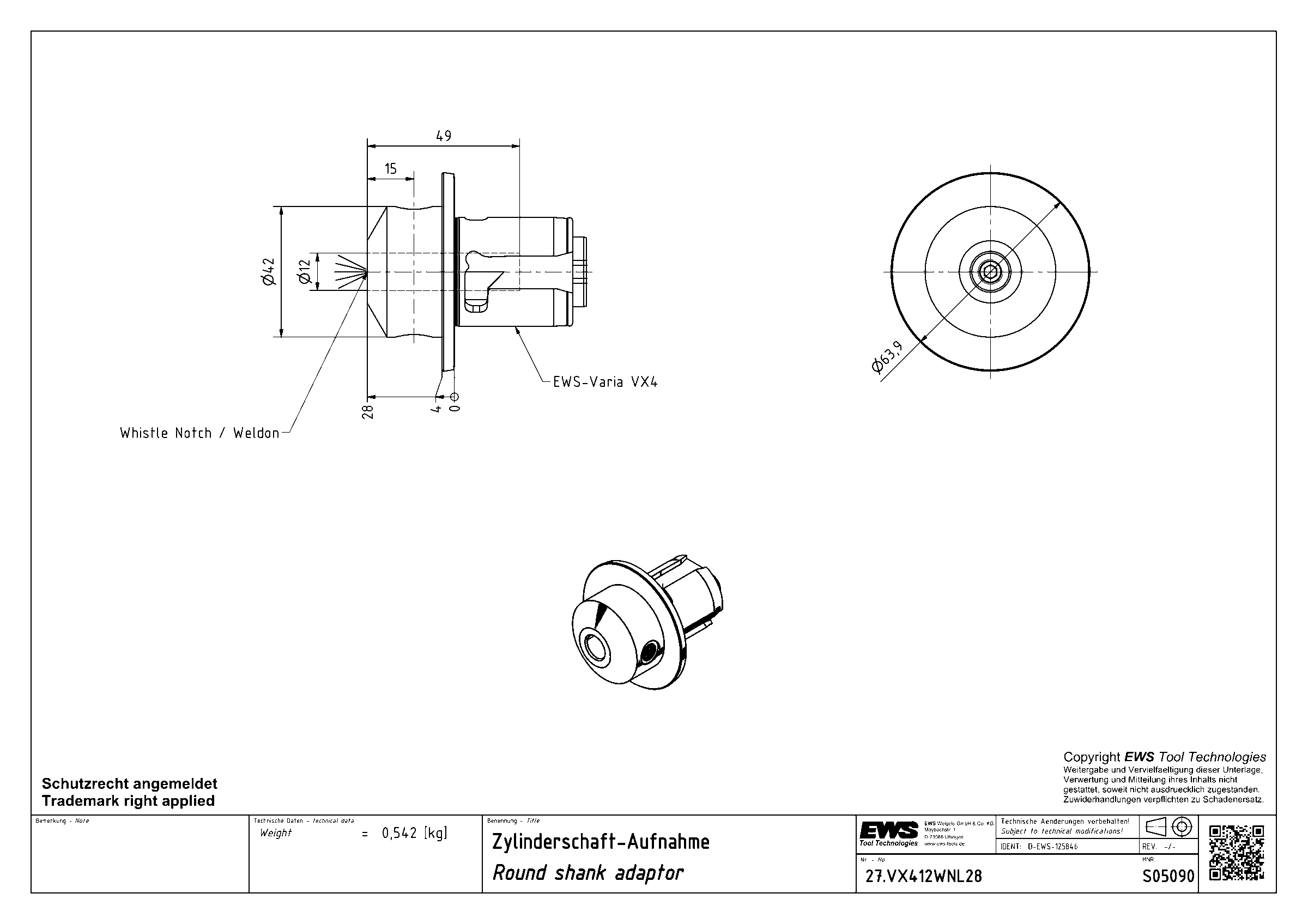

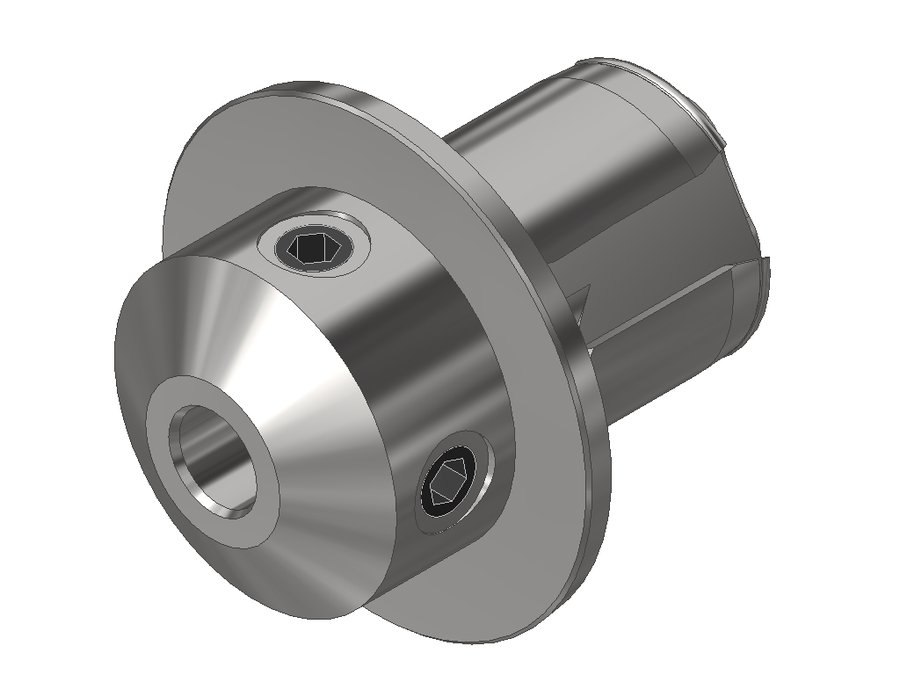

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.VX412WNL28

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12

Угол выхода0°
Диаметр корпуса42 мм
Код интерфейса станкаEWC00400295
Код интерфейса инструментаZYL01201015
Диаметр буртика63,9 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø12
Функциональная длина21 мм
Вылет LPR28 мм
Масса0,542 кг
Общая длина70,5 мм
Заказной номер EWSS05090
Система EWS VariaEWS Varia VX4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.VX412WNL28 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с интерфейсом Weldon

Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.

  • Возможен внутренний подвод СОЖ до 70 бар
  • Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
  • Комплект поставки: с зажимным винтом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VX410WNL0635Weldon Ø1032,5648,5
27.VX410WNL2635Weldon Ø10142668,5
27.VX412.7WNL2835Weldon Ø1/2"212870,5
27.VX412HYDL2635гидропатрон Ø12-152668,5
27.VX412L54SHR35термопатрон Ø1275496,5
27.VX412WNL0635Weldon Ø1232,5648,5
27.VX412WNL2835Weldon Ø12212870,5Текущая
27.VX414L54SHR35термопатрон Ø1475496,5
27.VX414WNL0635Weldon Ø1432,5648,5
27.VX415.88WNL2835Weldon Ø5/8"242870,5
27.VX416HYDL2635гидропатрон Ø16-212668,5
27.VX416L54SHR35термопатрон Ø1655496,5
