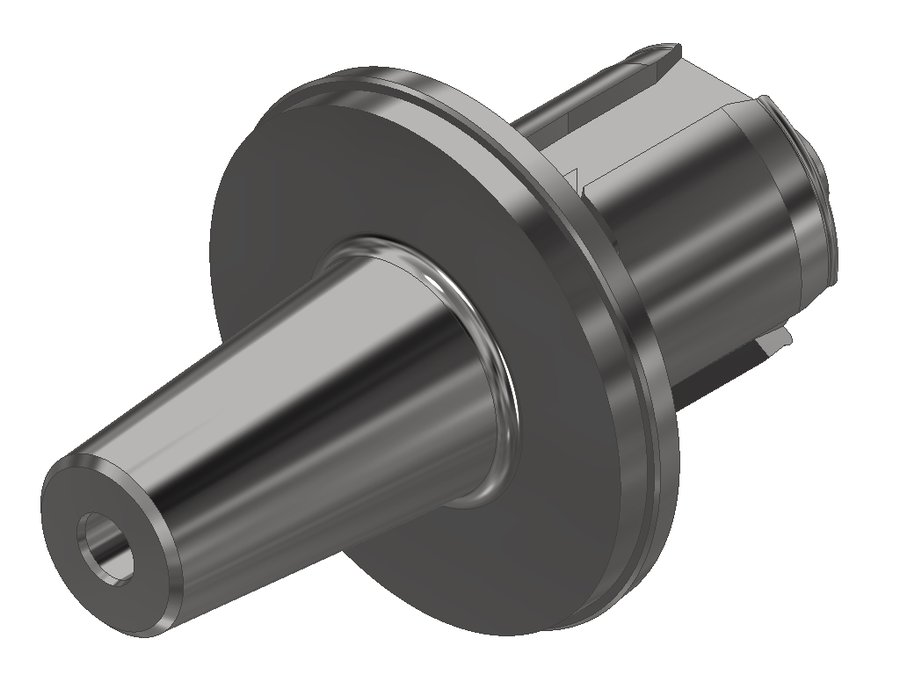

Адаптер для инструмента с цилиндрическим хвостовиком EWS 27.VX408L54SHR, EWS - Varia VX4 - адаптер, отверстие Ø8 мм
EWS · Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia · арт. 27.VX408L54SHR

Адаптер для инструмента с цилиндрическим хвостовиком EWS 27.VX408L54SHR, EWS - Varia VX4 - адаптер, отверстие Ø8 мм

Угол выхода0°
Диаметр корпуса28,24 мм
Код интерфейса станкаEWC00400295
Код интерфейса инструментаZYL00800115
Диаметр буртика64 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VX4
Присоединение инструментаShrinkfit Ø 8.0
Функциональная длина18 мм
Вылет LPR54 мм
Масса0,605 кг
Общая длина96,5 мм
Заказной номер EWS160968
Система EWS VariaEWS Varia VX4

Другие типоразмеры серии

Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VX320WNL5828Weldon Ø 20.0-45894,5
27.VX406.35L54SHR35Shrinkfit Ø 1/4"245496,5
27.VX406L54SHR35Shrinkfit Ø 6.0245496,5
27.VX406WNL0635Weldon Ø 6.027648,5
27.VX406WNL1635Weldon Ø 6.0141658,5
27.VX406WNL6035Weldon Ø 6.0-2560102,5
27.VX408L54SHR35Shrinkfit Ø 8.0185496,5Текущая
27.VX408WNL0635Weldon Ø 8.031648,5
27.VX408WNL1935Weldon Ø 8.0211961,5
27.VX410L54SHR35Shrinkfit Ø 10.0125496,5
27.VX410WNL0635Weldon Ø 10.032,5648,5
27.VX410WNL2635Weldon Ø 10.0142668,5
Показать ещё · всего в серии 117

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.VX408L54SHR.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MB-VX4Устройство предварительной настройки EWS MB-VX4, EWS - Varia VX4 - адаптер
  • MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
  • TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17, с лотком Varia VX4/V4
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • PT.VX4Крышка защитная EWS PT.VX4, EWS - Varia VX4 - адаптер
