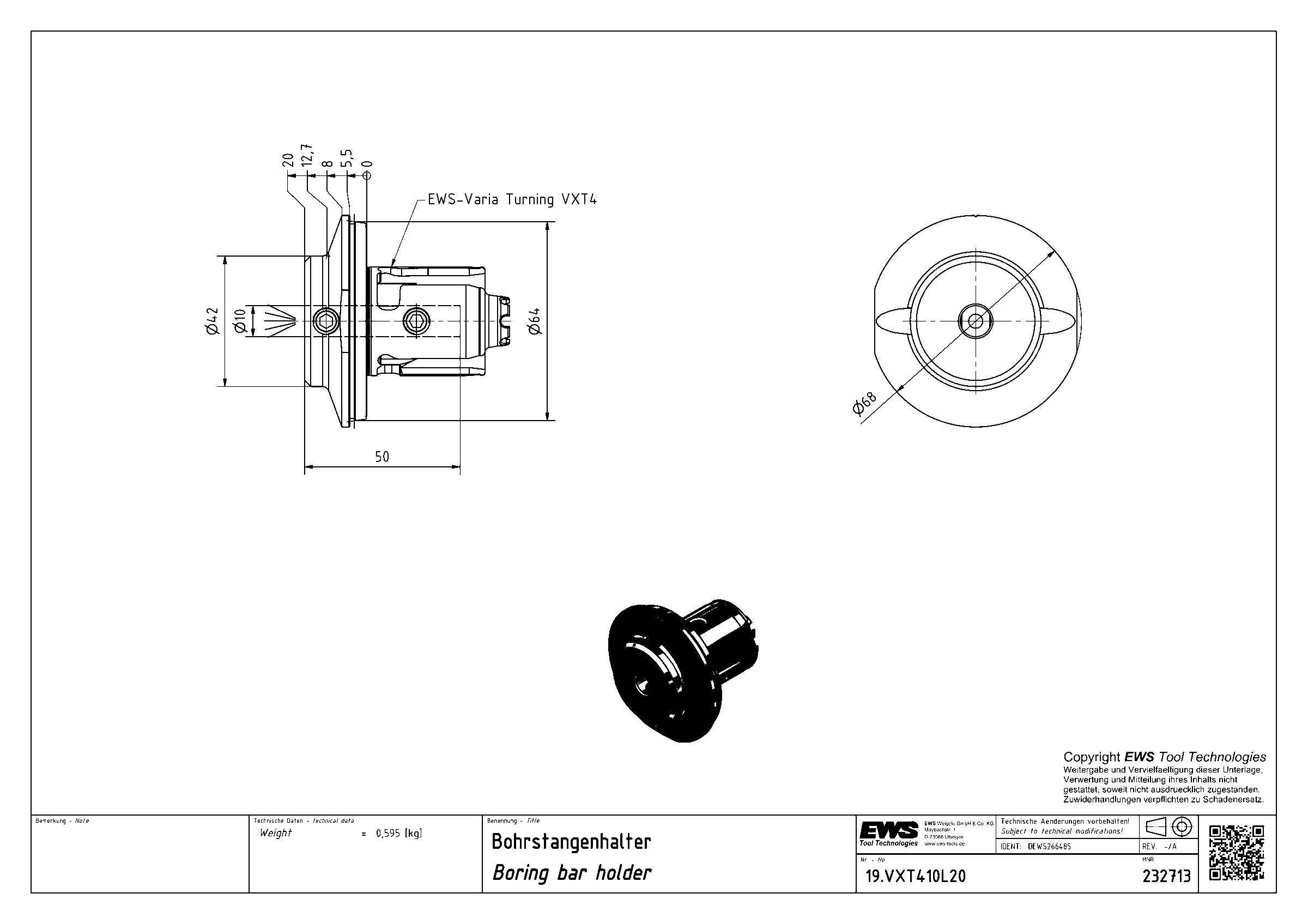

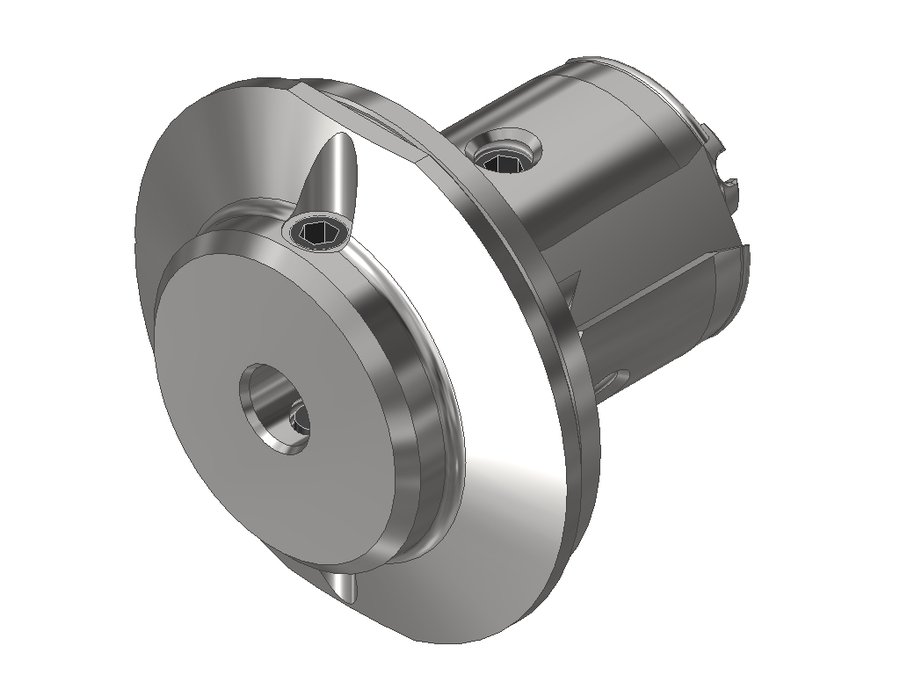

Державка для расточных борштанг EWS 19.VXT410L20, система EWS Varia VXT4, отверстие Ø10 мм
EWS · Державки для расточных борштанг EWS, система EWS Varia · арт. 19.VXT410L20

Державка для расточных борштанг EWS 19.VXT410L20, система EWS Varia VXT4, отверстие Ø10 мм

Угол выхода0°
Диаметр корпуса42 мм
Код интерфейса станкаEWC00400395
Код интерфейса инструментаZYL01002215
Диаметр буртика68 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение инструментаборштанга Ø10
Функциональная длина-30 мм
Вылет LPR20 мм
Масса0,595 кг
Общая длина65,85 мм
Заказной номер EWS232713
Система EWS VariaEWS Varia VXT4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.VXT410L20 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для расточных борштанг EWS, система EWS Varia — 39 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммИсполнениеПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
19.VXT315.88L2028нейтральноеборштанга Ø5/8"-302059,85
19.VXT316L2028нейтральноеборштанга Ø16-302059,85
19.VXT406.35L1835нейтральноеборштанга Ø1/4"-291863,85
19.VXT406L1835нейтральноеборштанга Ø6-291863,85
19.VXT408L1835нейтральноеборштанга Ø8-291863,85
19.VXT409.53L2035нейтральноеборштанга Ø3/4"-302065,85
19.VXT410L2035нейтральноеборштанга Ø10-302065,85Текущая
19.VXT412.7L2035нейтральноеборштанга Ø1/2"-302065,85
19.VXT412L2035нейтральноеборштанга Ø12-302065,85
19.VXT415.88L2035нейтральноеборштанга Ø5/8"-322065,85
19.VXT416L2035нейтральноеборштанга Ø16-322065,85
19.VXT419.05L2335нейтральноеборштанга Ø3/4"-352368,85
