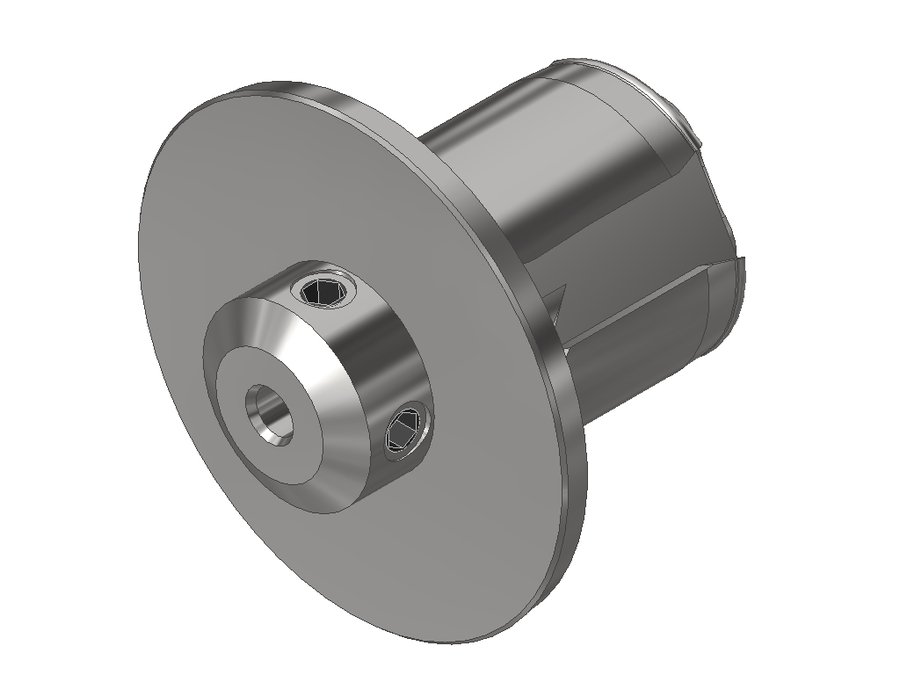

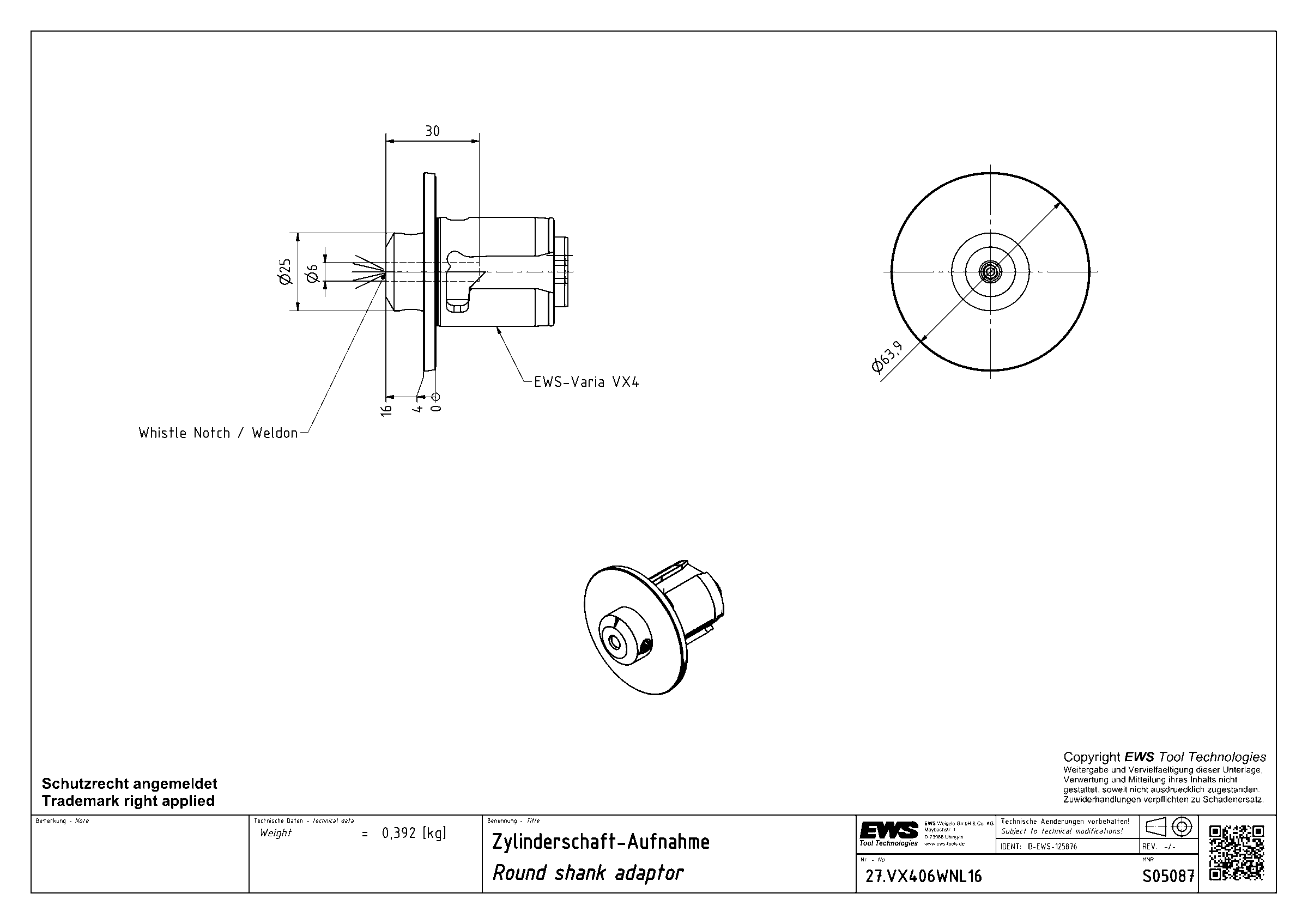

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL16, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.VX406WNL16

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL16, система EWS Varia VX4, Whistle Notch/Weldon Ø 6

Угол выхода0°
Диаметр корпуса25 мм
Код интерфейса станкаEWC00400295
Код интерфейса инструментаZYL00601015
Диаметр буртика63,9 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø6
Функциональная длина14 мм
Вылет LPR16 мм
Масса0,392 кг
Общая длина58,5 мм
Заказной номер EWSS05087
Система EWS VariaEWS Varia VX4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.VX406WNL16 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с интерфейсом Weldon

Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.

  • Возможен внутренний подвод СОЖ до 70 бар
  • Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
  • Комплект поставки: с зажимным винтом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VX319.05WNL2828Weldon Ø3/4"262864,5
27.VX320WNL4828Weldon Ø20-44884,5
27.VX320WNL5828Weldon Ø20-45894,5
27.VX406.35L54SHR35термопатрон Ø1/4"245496,5
27.VX406L54SHR35термопатрон Ø6245496,5
27.VX406WNL0635Weldon Ø627648,5
27.VX406WNL1635Weldon Ø6141658,5Текущая
27.VX406WNL6035Weldon Ø6-2560102,5
27.VX408L54SHR35термопатрон Ø8185496,5
27.VX408WNL0635Weldon Ø831648,5
27.VX408WNL1935Weldon Ø8211961,5
27.VX410L54SHR35термопатрон Ø10125496,5
