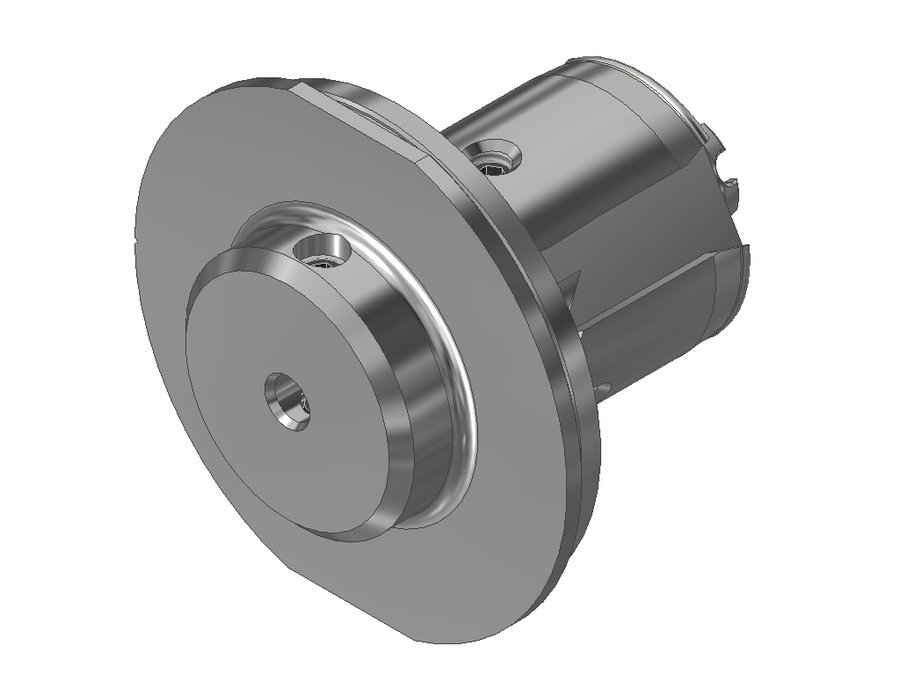

Державка для расточных борштанг EWS 19.VXT406L18, система EWS Varia VXT4, отверстие Ø6 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 36 мм |
| Код интерфейса станка | EWC00400395 |
| Код интерфейса инструмента | ZYL00602215 |
| Диаметр буртика | 68 мм |
| Диаметр хвостовика | 35 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | борштанга Ø6 |
| Функциональная длина | -29 мм |
| Вылет LPR | 18 мм |
| Масса | 0,529 кг |
| Общая длина | 63,85 мм |
| Заказной номер EWS | 232715 |
| Система EWS Varia | EWS Varia VXT4 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.VXT406L18 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
EWS.Varia VXT — быстросменная система для статического внутреннего точения
VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.
- Смена инструмента менее чем за 20 секунд, управление одной рукой
- Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
- Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
- Повторяемость при смене ± 0,002 мм
- Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
- Внутренний подвод СОЖ до 100 бар
- Защита от неправильной установки
- Подходит для стандартной и перевёрнутой установки инструмента
- Адаптеры VX остаются совместимыми
Другие типоразмеры серии
Державки для расточных борштанг EWS, система EWS Varia — 39 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Исполнение | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.VXT310L20 | 28 | нейтральное | борштанга Ø10 | -30 | 20 | 59,85 | |
| 19.VXT312.7L20 | 28 | нейтральное | борштанга Ø1/2" | -30 | 20 | 59,85 | |
| 19.VXT312L20 | 28 | нейтральное | борштанга Ø12 | -30 | 20 | 59,85 | |
| 19.VXT315.88L20 | 28 | нейтральное | борштанга Ø5/8" | -30 | 20 | 59,85 | |
| 19.VXT316L20 | 28 | нейтральное | борштанга Ø16 | -30 | 20 | 59,85 | |
| 19.VXT406.35L18 | 35 | нейтральное | борштанга Ø1/4" | -29 | 18 | 63,85 | |
| 19.VXT406L18 | 35 | нейтральное | борштанга Ø6 | -29 | 18 | 63,85 | Текущая |
| 19.VXT408L18 | 35 | нейтральное | борштанга Ø8 | -29 | 18 | 63,85 | |
| 19.VXT409.53L20 | 35 | нейтральное | борштанга Ø3/4" | -30 | 20 | 65,85 | |
| 19.VXT410L20 | 35 | нейтральное | борштанга Ø10 | -30 | 20 | 65,85 | |
| 19.VXT412.7L20 | 35 | нейтральное | борштанга Ø1/2" | -30 | 20 | 65,85 | |
| 19.VXT412L20 | 35 | нейтральное | борштанга Ø12 | -30 | 20 | 65,85 |
Совместимость
Связанные позиции по данным производителя — 47 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.VXT406L18.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
- MB-VX4Устройство для предварительной настройки инструмента EWS MB-VX4, система EWS Varia VX4
- MW-VXT4Приспособление монтажное EWS MW-VXT4
- TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17 с лотком Varia VX4/V4
- UMB100Приспособление монтажное EWS UMB100
Запчасти к инструменту1
- PT.VX4Крышка защитная EWS PT.VX4, система EWS Varia VX4
Подходит к позициям
У этих позиций 19.VXT406L18 указан производителем как подходящий.
Инструмент статический40
- 17.40VXT4DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DCTX, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DCTXTF, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4DG400RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DG400RLW, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4DSQT15X135Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DSQT15X135, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4DTOEMX100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DTOEMX100, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTX, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4LDCTXFEДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTXFE, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTXTF, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4LDCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTXTF-PL, хвостовик Ø40, EWS-Varia VXT4
- 17.BMTVXT4DBMT65X72Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DBMT65X72, BMT, система EWS Varia VXT4
- 17.BMTVXT4DBMT65X100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DBMT65X100, BMT, система EWS Varia VXT4
- 17.BMTVXT4DBMT65X115Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DBMT65X115, BMT, EWS-Varia VXT4
- 17.BMTVXT4DLB2000Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DLB2000, BMT, система EWS Varia VXT4
- 17.BMTVXT4DNLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DNL, BMT, система EWS Varia VXT4
- 17.BMTVXT4DNT42Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DNT42, BMT, система EWS Varia VXT4
- 17.BMTVXT4DTW20Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DTW20, BMT, система EWS Varia VXT4
- 17.BMTVXT4EX910Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4EX910, BMT, система EWS Varia VXT4
- 19.38.1VXT4-ZYLАдаптер для инструмента EWS 19.38.1VXT4-ZYL, хвостовик Ø38,1, система EWS Varia VXT4
- 19.40VXT4Адаптер для инструмента EWS 19.40VXT4, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4CTXRLZ0Адаптер для инструмента EWS 19.40VXT4CTXRLZ0, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4G400RLWZ12Адаптер для инструмента EWS 19.40VXT4G400RLWZ12, хвостовик Ø40, EWS-Varia VXT4
- 19.40VXT4LCTXRLTFLZ0Адаптер для инструмента EWS 19.40VXT4LCTXRLTFLZ0, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4LCTXRLTFRZ0Адаптер для инструмента EWS 19.40VXT4LCTXRLTFRZ0, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4LCTXRLZ0Адаптер для инструмента EWS 19.40VXT4LCTXRLZ0, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4MP620RZ-5X130Адаптер для инструмента EWS 19.40VXT4MP620RZ-5X130, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4SQT10X100Адаптер для инструмента EWS 19.40VXT4SQT10X100, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4SQT15X135Адаптер для инструмента EWS 19.40VXT4SQT15X135, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4TOEMRLZ0Адаптер для инструмента EWS 19.40VXT4TOEMRLZ0, хвостовик Ø40, система EWS Varia VXT4
- 19.BMTVXT4BMT65L60Адаптер для инструмента EWS 19.BMTVXT4BMT65L60, BMT, система EWS Varia VXT4
- 19.BMTVXT4BMT65X72Адаптер для инструмента EWS 19.BMTVXT4BMT65X72, BMT, система EWS Varia VXT4
- 19.BMTVXT4BMT65X100Адаптер для инструмента EWS 19.BMTVXT4BMT65X100, BMT, система EWS Varia VXT4
- 19.BMTVXT4BMT65X115Адаптер для инструмента EWS 19.BMTVXT4BMT65X115, BMT, EWS-Varia VXT4
- 19.BMTVXT4LB15Адаптер для инструмента EWS 19.BMTVXT4LB15, BMT, система EWS Varia VXT4
- 19.BMTVXT4LB2000Адаптер для инструмента EWS 19.BMTVXT4LB2000, BMT, система EWS Varia VXT4
- 19.BMTVXT4LB4000Адаптер для инструмента EWS 19.BMTVXT4LB4000, BMT, система EWS Varia VXT4
- 19.BMTVXT4NLX90Адаптер для инструмента EWS 19.BMTVXT4NLX90, BMT, система EWS Varia VXT4
- 19.BMTVXT4NT42Z0Адаптер для инструмента EWS 19.BMTVXT4NT42Z0, BMT, система EWS Varia VXT4
- 19.BMTVXT4P2100-STATАдаптер для инструмента EWS 19.BMTVXT4P2100-STAT, BMT, система EWS Varia VXT4
- 19.BMTVXT4QSM200X85Адаптер для инструмента EWS 19.BMTVXT4QSM200X85, BMT, система EWS Varia VXT4
Адаптеры с хвостовиком по DIN 698711
- 39.SK50VXT4Адаптер для настройки инструмента вне станка EWS 39.SK50VXT4, SK 50, система EWS Varia VXT4
