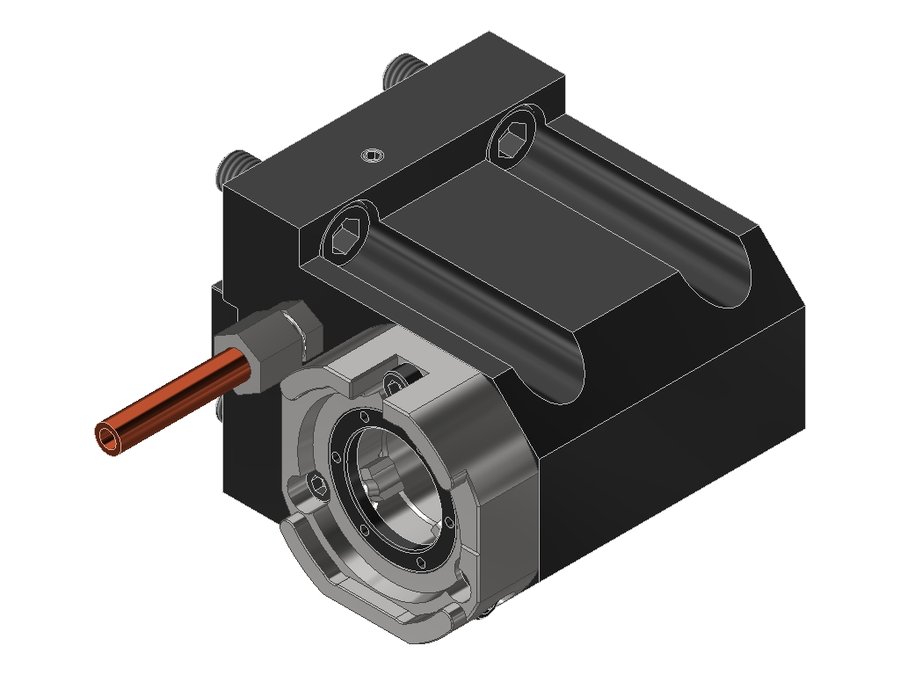

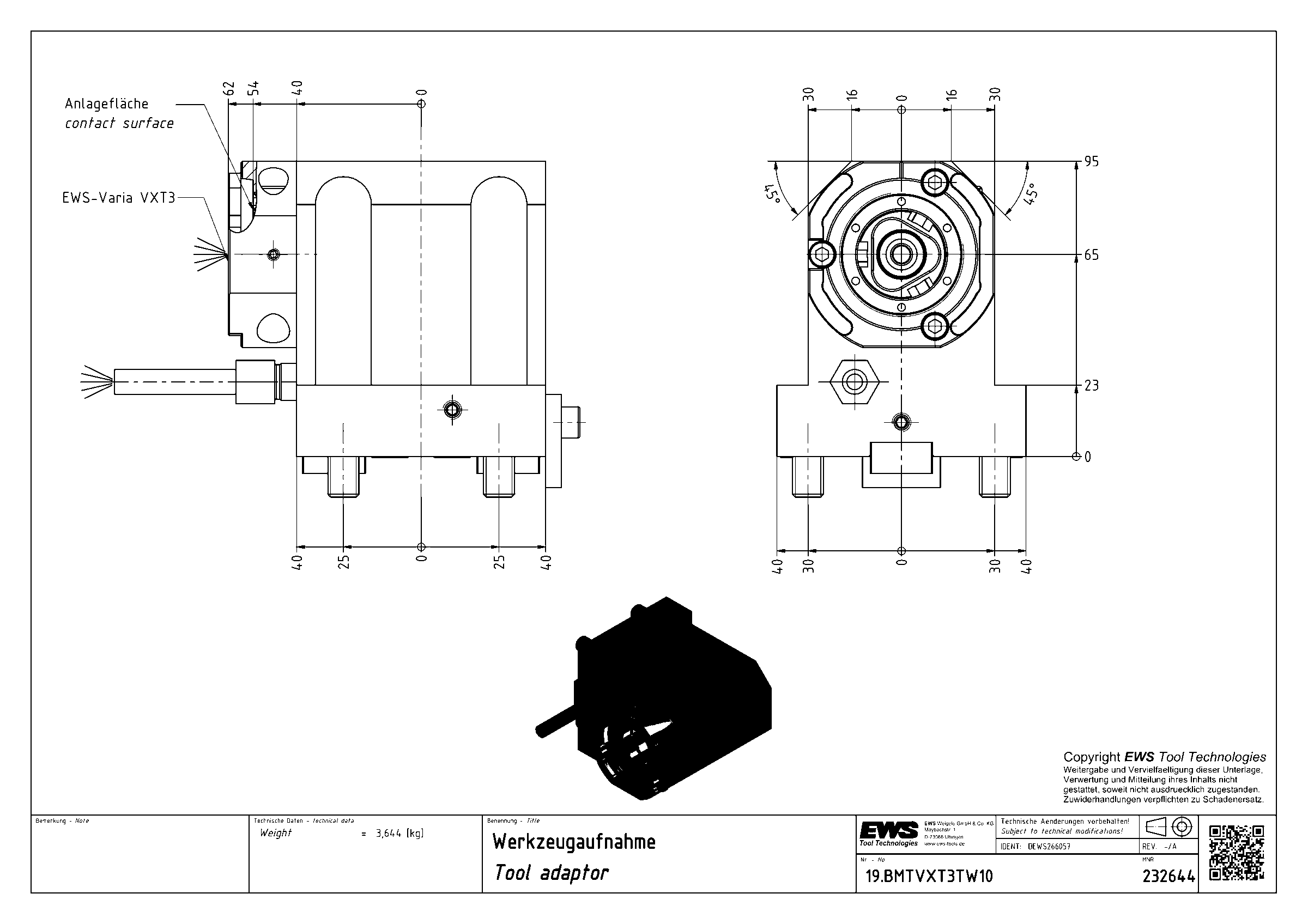

Адаптер для инструмента EWS 19.BMTVXT3TW10, BMT, система EWS Varia VXT3
EWS · Адаптеры для инструмента EWS, присоединение к станку BMT · арт. 19.BMTVXT3TW10

Адаптер для инструмента EWS 19.BMTVXT3TW10, BMT, система EWS Varia VXT3

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB060C5515
Код интерфейса инструментаEWC00300395
Исполнениелевое
Присоединение к станкуBMT55C
Присоединение инструментаEWS Varia VXT3
Функциональная длина65 мм
Вылет LPR95 мм
Масса3,644 кг
Высота80 мм
Общая длина105 мм
Ширина102 мм
Заказной номер EWS232644
Радиальная ширина40 мм
Система EWS VariaEWS Varia VXT3
Функциональная ширина54 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMTVXT3TW10 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTVXT3BMT55X85EWS Varia VXT3BMT558511585119,7
19.BMTVXT3BMT55X100EWS Varia VXT3BMT5510013085134,6
19.BMTVXT3BNDEWS Varia VXT3BMT45A7510574111
19.BMTVXT3BNDZ0EWS Varia VXT3BMT45A7510574111
19.BMTVXT3LT2000V16EWS Varia VXT3BMT55 Okuma8511586148,5
19.BMTVXT3NZZ0X95EWS Varia VXT3BMT40 DMG Mori9512578137,1
19.BMTVXT3TW10EWS Varia VXT3BMT55C659580105Текущая
19.BMTVXT4BMT65L60EWS Varia VXT4BMT6560689472,9
19.BMTVXT4BMT65X72EWS Varia VXT4BMT657210794112
19.BMTVXT4BMT65X100EWS Varia VXT4BMT6510013594140
19.BMTVXT4BMT65X115EWS Varia VXT4BMT6511515095154,9
19.BMTVXT4LB15EWS Varia VXT4BMT45x80357010275

Совместимость

Связанные позиции по данным производителя — 73 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTVXT3TW10.

Инструмент статический67

  • 19.VX3PG15L29.5Державка для расточных борштанг EWS 19.VX3PG15L29.5, система EWS Varia VX3, Regofix PowRgrip PG15
  • 19.VXT3B105L28LДержавка для расточных борштанг EWS 19.VXT3B105L28L, система EWS Varia VXT3, рог B105
  • 19.VXT3B105L28RДержавка для расточных борштанг EWS 19.VXT3B105L28R, система EWS Varia VXT3, рог B105
  • 19.VXT306.35L18Державка для расточных борштанг EWS 19.VXT306.35L18, система EWS Varia VXT3, отверстие Ø6,35 мм (1/4")
  • 19.VXT306L18Державка для расточных борштанг EWS 19.VXT306L18, система EWS Varia VXT3, отверстие Ø6 мм
  • 19.VXT308L18Державка для расточных борштанг EWS 19.VXT308L18, система EWS Varia VXT3, отверстие Ø8 мм
  • 19.VXT309.53L20Державка для расточных борштанг EWS 19.VXT309.53L20, система EWS Varia VXT3, отверстие Ø9,53 мм (3/8")
  • 19.VXT310L20Державка для расточных борштанг EWS 19.VXT310L20, система EWS Varia VXT3, отверстие Ø10 мм
  • 19.VXT312.7L20Державка для расточных борштанг EWS 19.VXT312.7L20, система EWS Varia VXT3, отверстие Ø12,7 мм (1/2")
  • 19.VXT312L20Державка для расточных борштанг EWS 19.VXT312L20, система EWS Varia VXT3, отверстие Ø12 мм
  • 19.VXT315.88L20Державка для расточных борштанг EWS 19.VXT315.88L20, система EWS Varia VXT3, отверстие Ø15,88 мм
  • 19.VXT316L20Державка для расточных борштанг EWS 19.VXT316L20, система EWS Varia VXT3, отверстие Ø16 мм
  • 27.VX306.35L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306.35L38SHR, система EWS Varia VX3, отверстие Ø6,35 мм (1/4")
  • 27.VX306L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306L38SHR, система EWS Varia VX3, отверстие Ø6 мм
  • 27.VX306WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
  • 27.VX306WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL16, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
  • 27.VX306WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL50, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
  • 27.VX308L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX308L38SHR, система EWS Varia VX3, отверстие Ø8 мм
  • 27.VX308WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
  • 27.VX308WNL17Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL17, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
  • 27.VX308WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
  • 27.VX309.53L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53L43SHR, система EWS Varia VX3, отверстие Ø9,53 мм (3/8")
  • 27.VX309.53WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 9,53
  • 27.VX310L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX310L43SHR, система EWS Varia VX3, отверстие Ø10 мм
  • 27.VX310WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 10
  • 27.VX310WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 10
  • 27.VX312.7L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7L43SHR, система EWS Varia VX3, отверстие Ø12,7 мм (1/2")
  • 27.VX312.7WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 12,7
  • 27.VX312.7WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 12,7
  • 27.VX312HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312HYDL26, система EWS Varia VX3, гидропатрон Ø12
  • 27.VX312L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312L43SHR, система EWS Varia VX3, отверстие Ø12 мм
  • 27.VX312WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 12
  • 27.VX312WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 12
  • 27.VX314L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX314L54SHR, система EWS Varia VX3, отверстие Ø14 мм
  • 27.VX314WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX314WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 14
  • 27.VX315.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX315.88WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 15,88
  • 27.VX316L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX316L54SHR, система EWS Varia VX3, отверстие Ø16 мм
  • 27.VX316WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 16
  • 27.VX316WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 16
  • 27.VX318WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX318WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 18

Показаны первые 40 из 67. Остальные — в разделе Инструмент статический.

Принадлежности и оснастка для настройки инструмента4

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
  • MW-VXT3Приспособление монтажное EWS MW-VXT3
  • VXT3-PROMO-SETНабор стартовый Varia EWS VXT3-PROMO-SET
  • VXT3STARTKIT-PROMOНабор стартовый Varia EWS VXT3STARTKIT-PROMO

Запчасти к инструменту1

  • 29.VX3SЗаглушка EWS 29.VX3S, система EWS Varia VX3, стальная

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м
