EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTVXT4BMT65L60

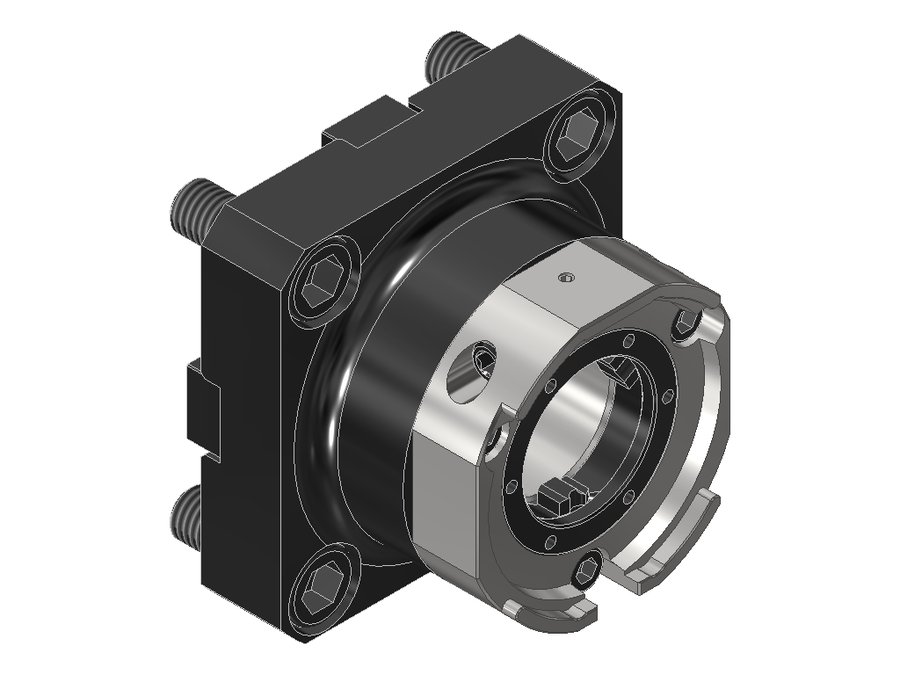

Адаптер для инструмента EWS 19.BMTVXT4BMT65L60, BMT, EWS Varia VXT4 - адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Диаметр корпуса | 74,8 мм |
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | EWC00400395 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | EWS Varia VXT4 |
| Функциональная длина | 60 мм |
| Вылет LPR | 68 мм |
| Масса | 2,503 кг |
| Высота | 94 мм |
| Общая длина | 72,9 мм |
| Ширина | 94 мм |
| Заказной номер EWS | 232666 |
| Радиальная высота | 47 мм |
| Радиальная ширина | 47 мм |
| Система EWS Varia | EWS Varia VXT4 |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTVXT3BMT55X100 | EWS Varia VXT3 | BMT55 | 100 | 130 | 85 | 134,6 | |
| 19.BMTVXT3BND | EWS Varia VXT3 | BMT45A | 75 | 105 | 74 | 111 | |
| 19.BMTVXT3BNDZ0 | EWS Varia VXT3 | BMT45A | 75 | 105 | 74 | 111 | |
| 19.BMTVXT3LT2000V16 | EWS Varia VXT3 | BMT55 Okuma | 85 | 115 | 86 | 148,5 | |
| 19.BMTVXT3NZZ0X95 | EWS Varia VXT3 | BMT40 DMG Mori | 95 | 125 | 78 | 137,1 | |
| 19.BMTVXT3TW10 | EWS Varia VXT3 | BMT55C | 65 | 95 | 80 | 105 | |
| 19.BMTVXT4BMT65L60 | EWS Varia VXT4 | BMT65 | 60 | 68 | 94 | 72,9 | Текущая |
| 19.BMTVXT4BMT65X72 | EWS Varia VXT4 | BMT65 | 72 | 107 | 94 | 112 | |
| 19.BMTVXT4BMT65X100 | EWS Varia VXT4 | BMT65 | 100 | 135 | 94 | 140 | |
| 19.BMTVXT4BMT65X115 | EWS Varia VXT4 | BMT65 | 115 | 150 | 95 | 154,9 | |
| 19.BMTVXT4LB15 | EWS Varia VXT4 | BMT45x80 | 35 | 70 | 102 | 75 | |
| 19.BMTVXT4LB2000 | EWS Varia VXT4 | BMT60B Okuma | 90 | 125 | 95 | 140 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTVXT4BMT65L60.
Принадлежности и оснастка для настройки инструмента6
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
- MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VXT4-PROMO-SETСтартовый набор EWS Varia EWS VXT4-PROMO-SET
- VXT4STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT4STARTKIT-PROMO
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
