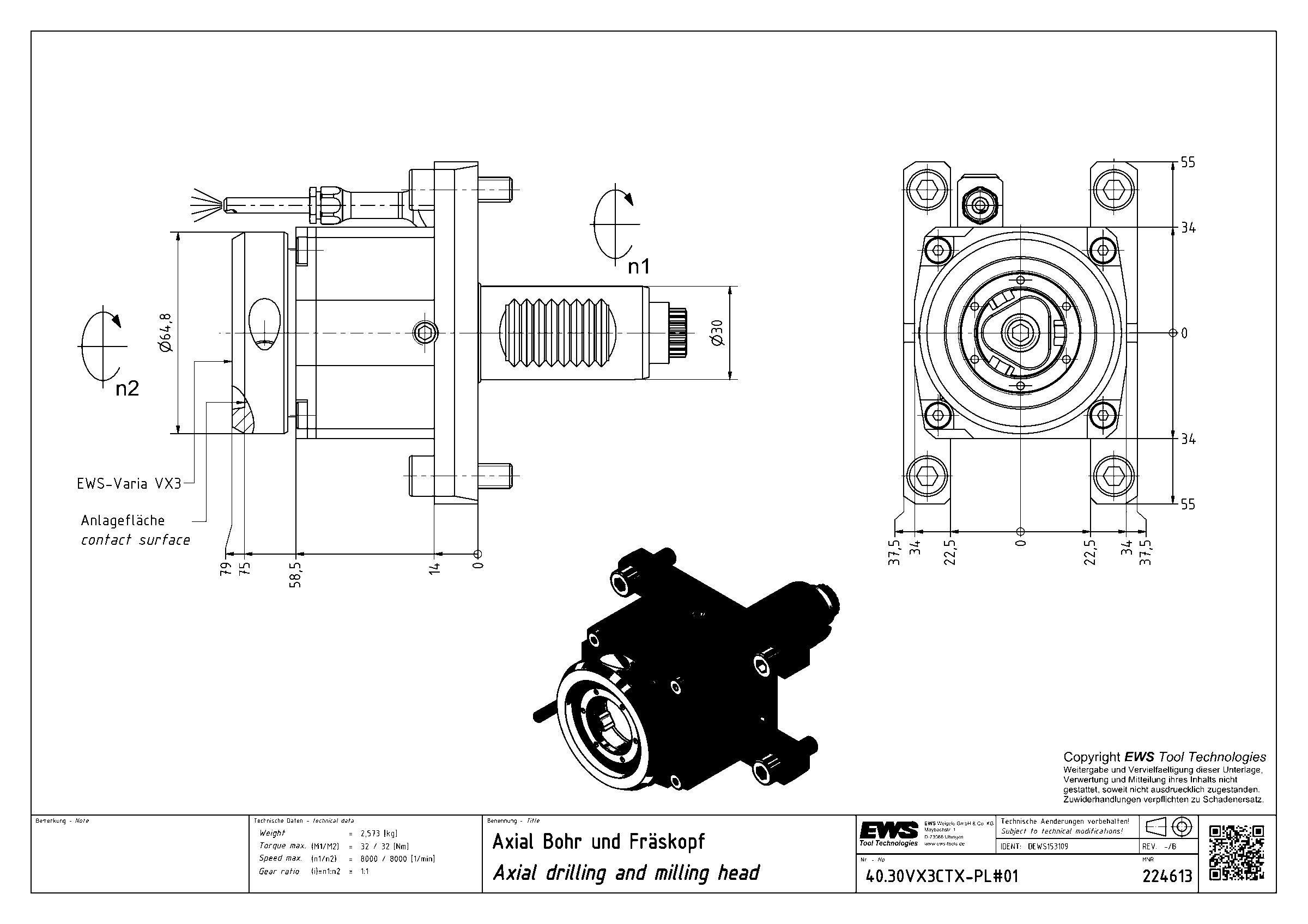

EWS · Головки приводные осевые сверлильно-фрезерные EWS для VDI · арт. 40.30VX3CTX-PL#01

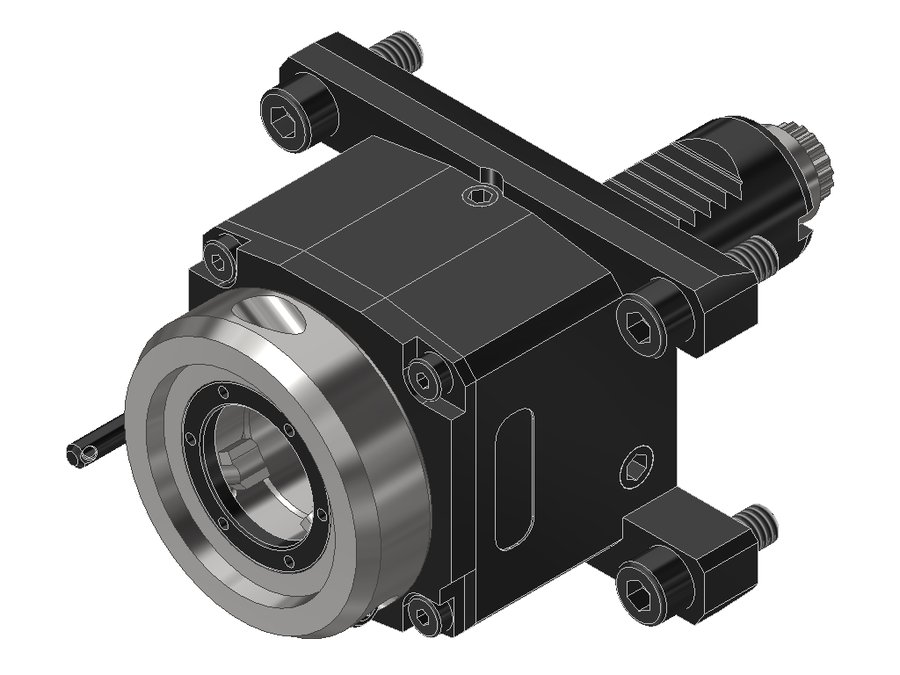

Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTX-PL#01, хвостовик Ø30, EWS - Varia VX3 - адаптер
| Код интерфейса станка | ZYV03000515 |
|---|---|
| Код интерфейса инструмента | EWC00300295 |
| Подвод СОЖ | наружный |
| Привод | DIN 5480 |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 Proline |
| Присоединение инструмента | EWS Varia VX3 |
| Функциональная длина | 75 мм |
| Вылет LPR | 79 мм |
| Масса | 2,573 кг |
| Высота | 68 мм |
| Общая длина | 146 мм |
| Заказной номер EWS | 224613 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Система EWS Varia | EWS Varia VX3 |
| Макс. крутящий момент | 32 Н·м |
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS для VDI — 315 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.30C3CTX | 30 | VDI30 | PSC 32 | 85 | 90 | 157 | |
| 40.30C3CTXIK | 30 | VDI30 | PSC 32 | 85 | 90 | 157 | |
| 40.30C3G300IK | 30 | VDI30 | PSC 32 | 85 | 90 | 164,5 | |
| 40.30C3LB10#01 | 30 | VDI30 | PSC 32 | 70 | 75 | 144 | |
| 40.30C3LB10IK | 30 | VDI30 | PSC 32 | 70 | 75 | 144 | |
| 40.30VX3CTX | 30 | VDI30 | EWS Varia VX3 | 64,5 | 68,5 | 135,5 | |
| 40.30VX3CTX-PL#01 | 30 | VDI30 Proline | EWS Varia VX3 | 75 | 79 | 146 | Текущая |
| 40.30VX3CTXIK | 30 | VDI30 | EWS Varia VX3 | 64,5 | 68,5 | 135,5 | |
| 40.30VX3CTXIKC | 30 | VDI30 | EWS Varia VX3 | 75 | 79 | 146 | |
| 40.30VX3CTXIKC-PL | 30 | VDI30 Proline | EWS Varia VX3 | 75 | 79 | 146 | |
| 40.30VX3CTXIKD-PL | 30 | VDI30 Proline | EWS Varia VX3 | 80 | 84 | 151 | |
| 40.30VX3CTXRL-CC4 | 30 | VDI30 | EWS Varia VX3 | 75 | 79 | 146 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.30VX3CTX-PL#01.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
- VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2
Запчасти к инструменту1
- VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
