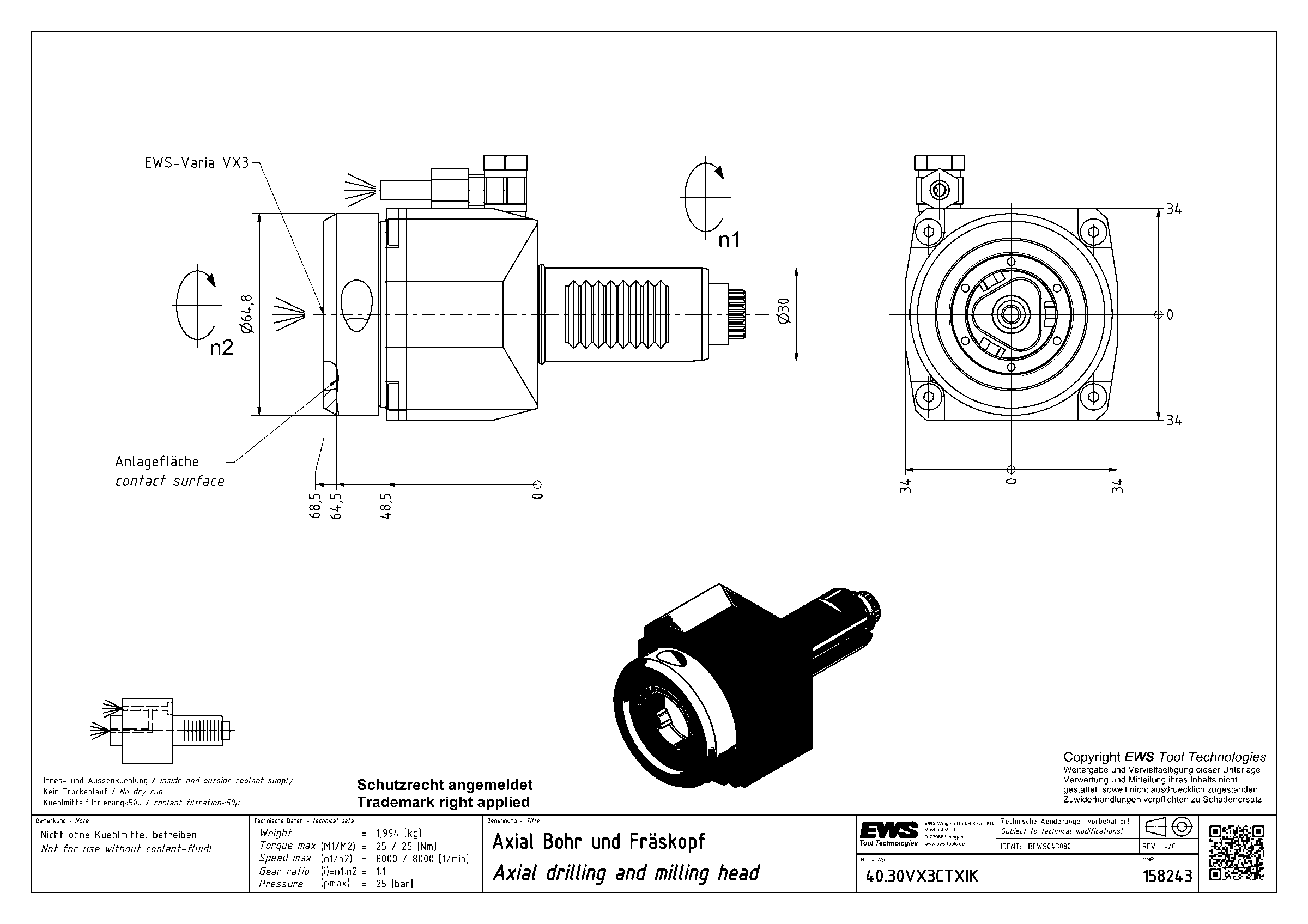

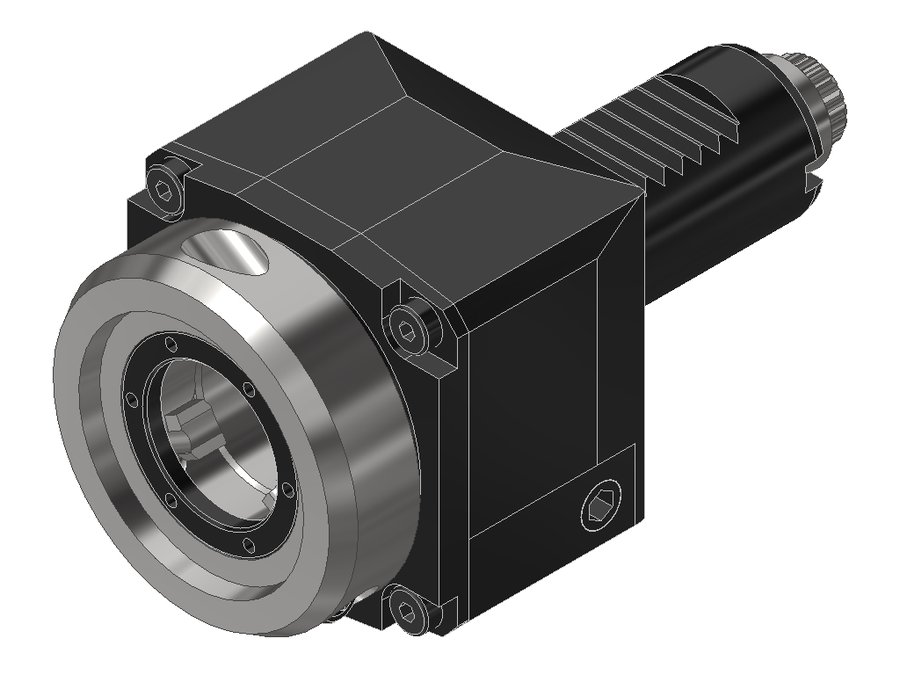

Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXIK, хвостовик Ø30, EWS - Varia VX3 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные EWS для VDI · арт. 40.30VX3CTXIK

Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXIK, хвостовик Ø30, EWS - Varia VX3 - адаптер

Код интерфейса станкаZYV03000115
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ25 бар
ПриводDIN 5480
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VX3
Функциональная длина64,5 мм
Вылет LPR68,5 мм
Масса1,994 кг
Высота68 мм
Общая длина135,5 мм
Заказной номер EWS158243
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент25 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.30C3CTXIK30VDI30PSC 328590157
40.30C3G300IK30VDI30PSC 328590164,5
40.30C3LB10#0130VDI30PSC 327075144
40.30C3LB10IK30VDI30PSC 327075144
40.30VX3CTX30VDI30EWS Varia VX364,568,5135,5
40.30VX3CTX-PL#0130VDI30 ProlineEWS Varia VX37579146
40.30VX3CTXIK30VDI30EWS Varia VX364,568,5135,5Текущая
40.30VX3CTXIKC30VDI30EWS Varia VX37579146
40.30VX3CTXIKC-PL30VDI30 ProlineEWS Varia VX37579146
40.30VX3CTXIKD-PL30VDI30 ProlineEWS Varia VX38084151
40.30VX3CTXRL-CC430VDI30EWS Varia VX37579146
40.30VX3CTXRLIKC-CC430VDI30EWS Varia VX37579146
Показать ещё · всего в серии 315

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.30VX3CTXIK.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
