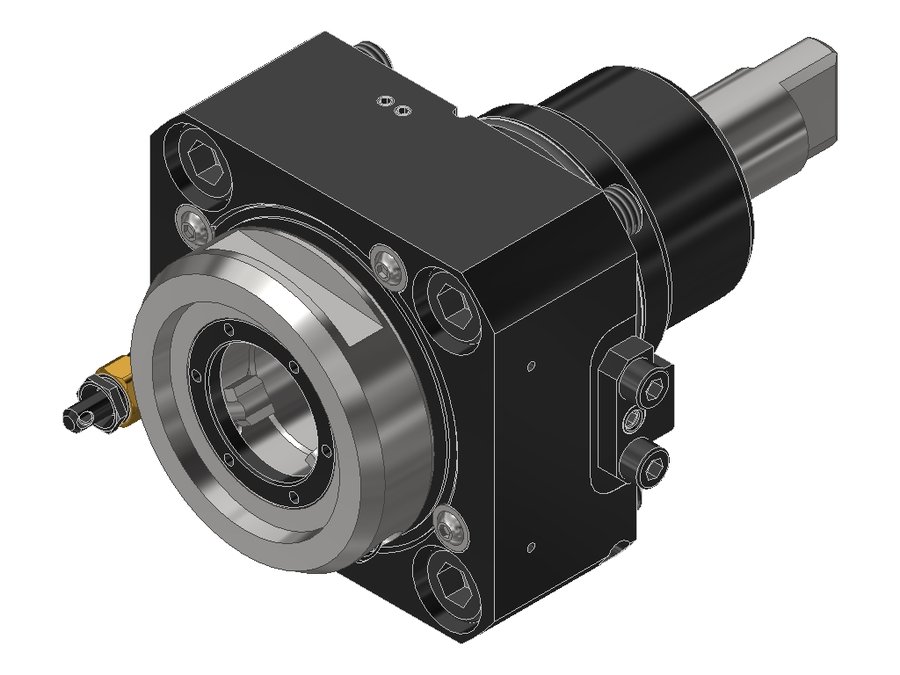

Головка приводная осевая сверлильно-фрезерная EWS 40.55VX3BIG1809IKC, хвостовик Ø55, EWS - Varia VX3 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные EWS для BMT · арт. 40.55VX3BIG1809IKC

Головка приводная осевая сверлильно-фрезерная EWS 40.55VX3BIG1809IKC, хвостовик Ø55, EWS - Varia VX3 - адаптер

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB063A5515
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениенейтральное
Присоединение к станкуBMT55 Biglia
Присоединение инструментаEWS Varia VX3
Функциональная длина53 мм
Вылет LPR57 мм
Масса3,053 кг
Высота84 мм
Общая длина151 мм
Заказной номер EWS230692
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент63 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.55C31809PFIKC55BMT55PSC 325516662
40.55KM40TW1055BMT55CKM 405216052
40.55KM40TW10IKC55BMT55CKM 405216052
40.55KM321809PF55BMT55KM 325716157
40.55KM321809PFIKC55BMT55KM 325716157
40.55VX3BIG1809#0155BMT55 BigliaEWS Varia VX35315157
40.55VX3BIG1809IKC55BMT55 BigliaEWS Varia VX35315157Текущая
40.55VX3KRBIG1809#0155BMT55 BigliaEWS Varia VX35315157
40.55VX3KRBIG1809IKC55BMT55 BigliaEWS Varia VX35715561
40.55VX3TS4000V1555BMT55F TakisawaEWS Varia VX36014964
40.55VX3TS4000V15IKD55BMT55F TakisawaEWS Varia VX36014964
40.55VX3TW10#0155BMT55CEWS Varia VX34115345
Показать ещё · всего в серии 282

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.55VX3BIG1809IKC.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
