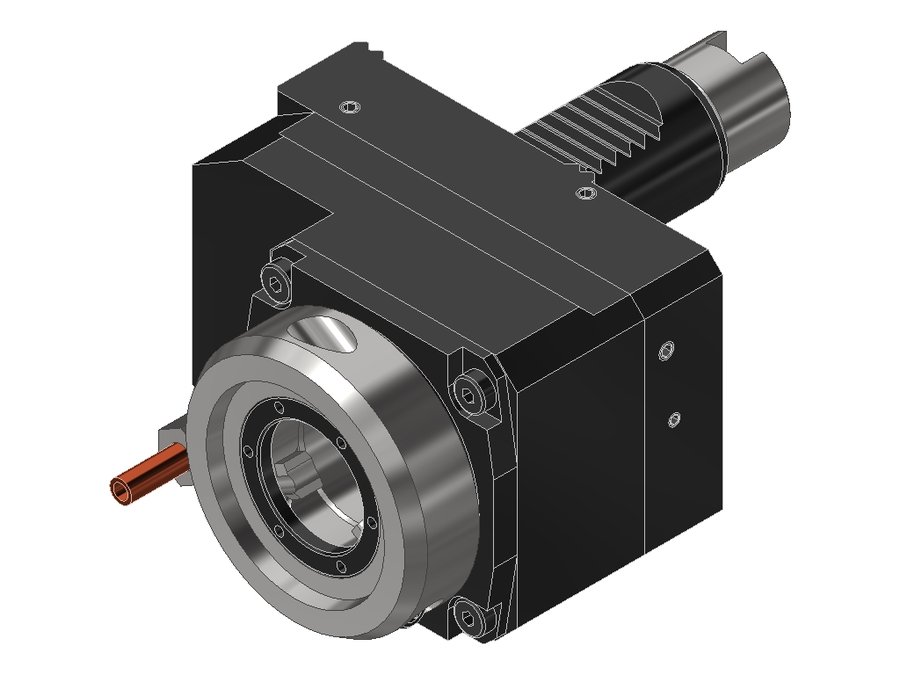

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.30VX3G300RLI1W, хвостовик Ø30, EWS - Varia VX3 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.30VX3G300RLI1W

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.30VX3G300RLI1W, хвостовик Ø30, EWS - Varia VX3 - адаптер

Система фиксации в гнездеW-зубчатое соединение
Код интерфейса станкаZYW03000115
Код интерфейса инструментаEWC00300295
Подвод СОЖнаружный
ПриводGroove driver
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VX3
Функциональная длина80,5 мм
Вылет LPR84,5 мм
Масса3,196 кг
Высота68 мм
Общая длина159 мм
Ширина101 мм
Заказной номер EWS191168
Радиальная высота34 мм
Радиальная ширина32 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент24 Н·м
Функциональная ширина35 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.30VX3CTXRLI130VDI30EWS Varia VX38084151
50.30VX3CTXRLI230VDI30EWS Varia VX39094161
50.30VX3CTXRLIKDI130VDI30EWS Varia VX38084151
50.30VX3CTXRLIKI1TFL30VDI30EWS Varia VX39599166
50.30VX3CTXRLIKTFL30VDI30EWS Varia VX39599166
50.30VX3G300RLI1V30VDI30EWS Varia VX35862136,5
50.30VX3G300RLI1W30VDI30EWS Varia VX380,584,5159Текущая
50.30VX3G300RLIKI2W30VDI30EWS Varia VX39094168,5
50.30VX3G300RLIKW30VDI30EWS Varia VX380,584,5159
50.30VX3KR5482RI230VDI30EWS Varia VX394,598,5153,5
50.30VX3KRCTXRLI230VDI30EWS Varia VX394,598,5165,5
50.30VX3KRCTXRLIKI230VDI30EWS Varia VX394,598,5165,5
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.30VX3G300RLI1W.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
