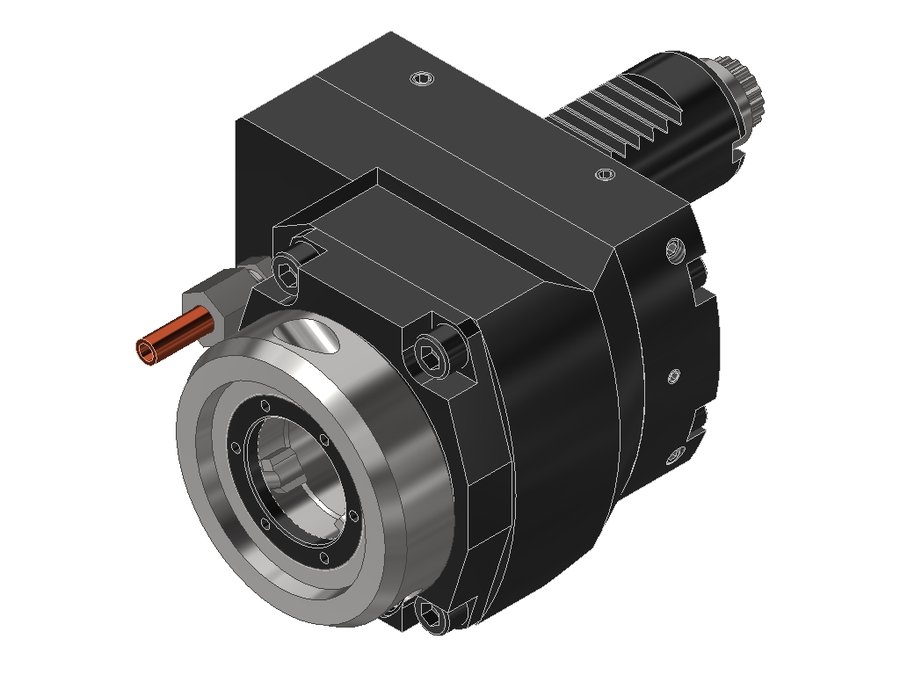

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.30VX3KRCTXRLIKI2, хвостовик Ø30, EWS - Varia VX3 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.30VX3KRCTXRLIKI2

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.30VX3KRCTXRLIKI2, хвостовик Ø30, EWS - Varia VX3 - адаптер

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV03000115
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VX3
Функциональная длина94,5 мм
Вылет LPR98,5 мм
Масса3,611 кг
Высота76 мм
Общая длина165,5 мм
Ширина104 мм
Заказной номер EWS191735
Радиальная высота38 мм
Радиальная ширина35 мм
Передаточное отношение2:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент20 Н·м
Функциональная ширина33,75 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.30VX3G300RLI1V30VDI30EWS Varia VX35862136,5
50.30VX3G300RLI1W30VDI30EWS Varia VX380,584,5159
50.30VX3G300RLIKI2W30VDI30EWS Varia VX39094168,5
50.30VX3G300RLIKW30VDI30EWS Varia VX380,584,5159
50.30VX3KR5482RI230VDI30EWS Varia VX394,598,5153,5
50.30VX3KRCTXRLI230VDI30EWS Varia VX394,598,5165,5
50.30VX3KRCTXRLIKI230VDI30EWS Varia VX394,598,5165,5Текущая
50.30VX3KRG300RLIKI230VDI30EWS Varia VX394,598,5173
50.30VX3KRG300RLIKI2V30VDI30EWS Varia VX394,598,5173
50.30VX3TNX65RLIK30VDI30EWS Varia VX35862136,5
50.30VX3TNX65RLIKI130VDI30EWS Varia VX35862136,5
50.30VX3TOEMLIKI130VDI30EWS Varia VX39599158
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.30VX3KRCTXRLIKI2.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
