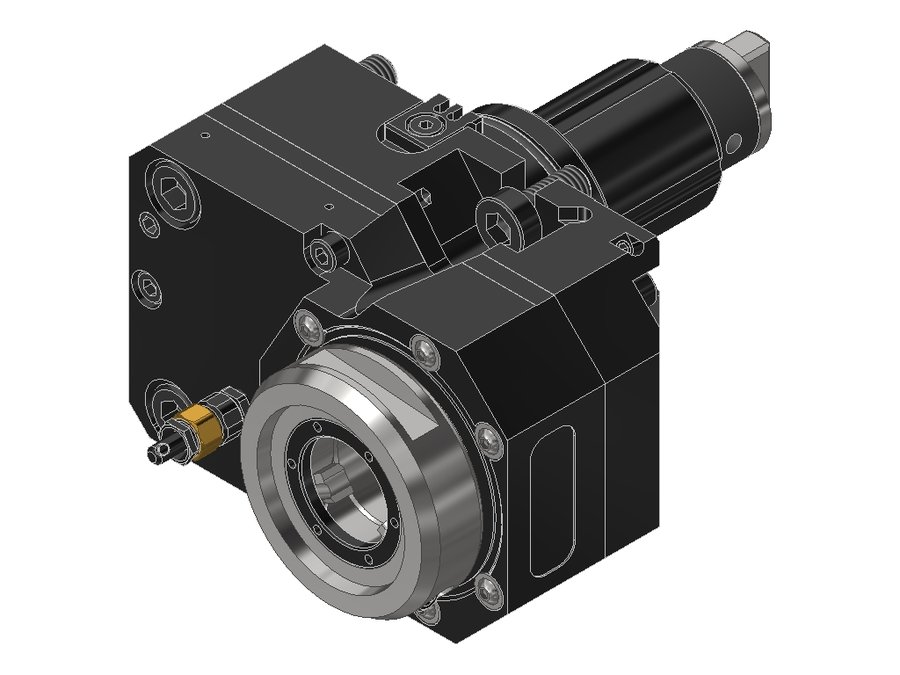

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.55VX31809PF, хвостовик Ø55, EWS - Varia VX3 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT · арт. 50.55VX31809PF

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.55VX31809PF, хвостовик Ø55, EWS - Varia VX3 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаEWC00300295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55
Присоединение инструментаEWS Varia VX3
Функциональная длина84 мм
Вылет LPR88 мм
Масса6,339 кг
Высота84 мм
Общая длина192 мм
Ширина134 мм
Заказной номер EWS230915
Радиальная высота42 мм
Радиальная ширина47 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент63 Н·м
Функциональная ширина50 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT — 102 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.55VX3VL2FI155BMT55EWS Varia VX38488171
50.55VX3VL2FIKDI155BMT55EWS Varia VX38488171
50.55VX3VL4FI155BMT55EWS Varia VX38488188
50.55VX3VL4FIKDI155BMT55EWS Varia VX38488188
50.55VX3VLHP2FI155BMT55EWS Varia VX38488173
50.55VX3VLHP2FIKDI155BMT55EWS Varia VX38488173
50.55VX31809PF55BMT55EWS Varia VX38488192Текущая
50.55VX31809PFI155BMT55EWS Varia VX38488192
50.55VX31809PFIKD55BMT55EWS Varia VX38488192
50.55VX31809PFIKDI155BMT55EWS Varia VX38488192
50.60V5KRNLI260BMT60 DMG MoriEWS Varia V5102,5102,5193,5
50.60V5KRNLIKDI260BMT60 DMG MoriEWS Varia V5102,5102,5193,5
Показать ещё · всего в серии 102

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.55VX31809PF.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
