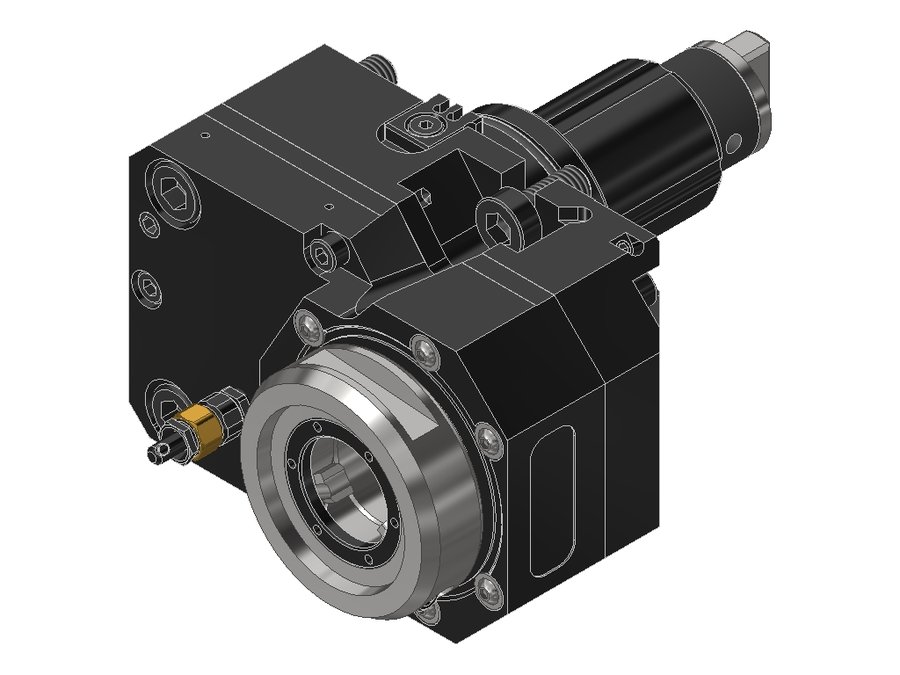

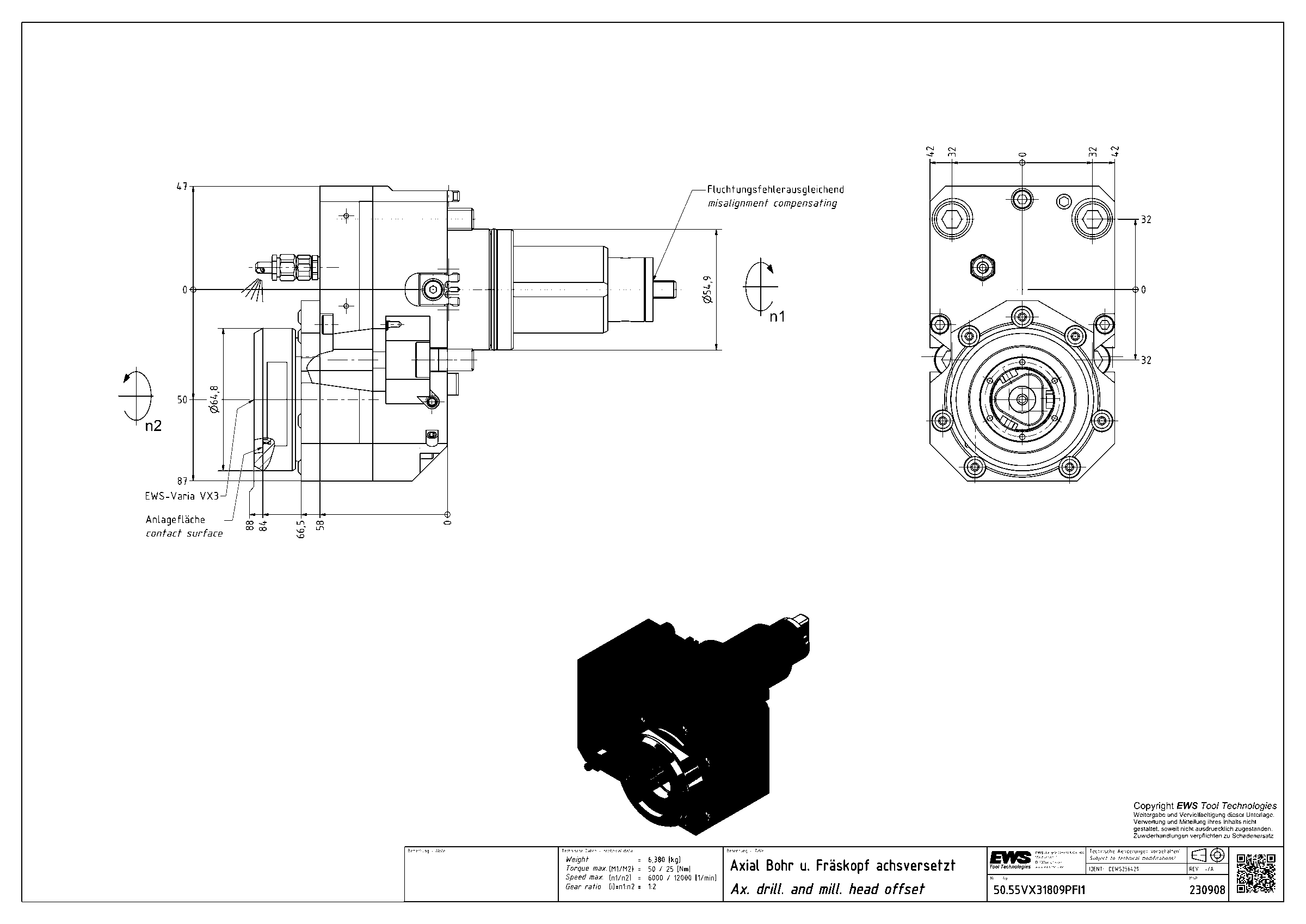

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.55VX31809PFI1, хвостовик Ø55, система EWS Varia VX3
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | EWC00300295 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | правое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | EWS Varia VX3 |
| Функциональная длина | 84 мм |
| Вылет LPR | 88 мм |
| Масса | 6,38 кг |
| Высота | 84 мм |
| Общая длина | 192 мм |
| Ширина | 134 мм |
| Заказной номер EWS | 230908 |
| Радиальная высота | 42 мм |
| Радиальная ширина | 47 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX3 |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 50 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 50.55VX31809PFI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная со смещением
EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.
- Смена инструмента менее чем за 20 секунд
- Управление одной рукой
- Механическое выталкивание инструмента
- Зажим адаптеров без боковых усилий
- Надёжная передача крутящего момента
- Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
- Необходимо соблюдать момент затяжки 6 Н·м
Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:
- Меньшая вибрация шпинделя инструмента
- Существенно большая передаваемая мощность
- Меньший люфт в передаче
EWS.Butterfly-Seal — уплотнение
- Отрыв уплотнительного элемента в зависимости от частоты вращения
- Отсутствие приработки шпинделя за счёт трения
- Снижение нагрева инструмента до 50 %
- Защита от охлаждающей эмульсии и частиц загрязнений
EWS.Coolant Management
- Наружный подвод СОЖ открывается и закрывается одним поворотом
- Регулируемый расход СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 101 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 50.55VX3VL2FIKDI1 | 55 | BMT55 | EWS Varia VX3 | 84 | 88 | 171 | |
| 50.55VX3VL4FI1 | 55 | BMT55 | EWS Varia VX3 | 84 | 88 | 188 | |
| 50.55VX3VL4FIKDI1 | 55 | BMT55 | EWS Varia VX3 | 84 | 88 | 188 | |
| 50.55VX3VLHP2FI1 | 55 | BMT55 | EWS Varia VX3 | 84 | 88 | 173 | |
| 50.55VX3VLHP2FIKDI1 | 55 | BMT55 | EWS Varia VX3 | 84 | 88 | 173 | |
| 50.55VX31809PF | 55 | BMT55 | EWS Varia VX3 | 84 | 88 | 192 | |
| 50.55VX31809PFI1 | 55 | BMT55 | EWS Varia VX3 | 84 | 88 | 192 | Текущая |
| 50.55VX31809PFIKD | 55 | BMT55 | EWS Varia VX3 | 84 | 88 | 192 | |
| 50.55VX31809PFIKDI1 | 55 | BMT55 | EWS Varia VX3 | 84 | 88 | 192 | |
| 50.60V5KRNLI2 | 60 | BMT60 DMG Mori | EWS Varia V5 | 102,5 | 102,5 | 193,5 | |
| 50.60V5KRNLIKDI2 | 60 | BMT60 DMG Mori | EWS Varia V5 | 102,5 | 102,5 | 193,5 | |
| 50.60V5LB4000BMT | 60 | BMT60A Okuma | EWS Varia V5 | 102,5 | 102,5 | 178,5 |
Совместимость
Связанные позиции по данным производителя — 54 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 50.55VX31809PFI1.
Инструмент статический48
- 19.VX3PG15L29.5Державка для расточных борштанг EWS 19.VX3PG15L29.5, система EWS Varia VX3, Regofix PowRgrip PG15
- 27.VX306.35L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306.35L38SHR, система EWS Varia VX3, отверстие Ø6,35 мм (1/4")
- 27.VX306L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306L38SHR, система EWS Varia VX3, отверстие Ø6 мм
- 27.VX306WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
- 27.VX306WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL16, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
- 27.VX306WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL50, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
- 27.VX308L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX308L38SHR, система EWS Varia VX3, отверстие Ø8 мм
- 27.VX308WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
- 27.VX308WNL17Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL17, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
- 27.VX308WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
- 27.VX309.53L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53L43SHR, система EWS Varia VX3, отверстие Ø9,53 мм (3/8")
- 27.VX309.53WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 9,53
- 27.VX310L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX310L43SHR, система EWS Varia VX3, отверстие Ø10 мм
- 27.VX310WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 10
- 27.VX310WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 10
- 27.VX312.7L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7L43SHR, система EWS Varia VX3, отверстие Ø12,7 мм (1/2")
- 27.VX312.7WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 12,7
- 27.VX312.7WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 12,7
- 27.VX312HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312HYDL26, система EWS Varia VX3, гидропатрон Ø12
- 27.VX312L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312L43SHR, система EWS Varia VX3, отверстие Ø12 мм
- 27.VX312WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 12
- 27.VX312WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 12
- 27.VX314L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX314L54SHR, система EWS Varia VX3, отверстие Ø14 мм
- 27.VX314WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX314WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 14
- 27.VX315.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX315.88WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 15,88
- 27.VX316L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX316L54SHR, система EWS Varia VX3, отверстие Ø16 мм
- 27.VX316WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 16
- 27.VX316WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 16
- 27.VX318WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX318WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 18
- 27.VX319.05WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX319.05WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 19,05
- 27.VX320WNL48Адаптер под цилиндрический хвостовик инструмента EWS 27.VX320WNL48, система EWS Varia VX3, Whistle Notch/Weldon Ø 20
- 27.VX320WNL58Адаптер под цилиндрический хвостовик инструмента EWS 27.VX320WNL58, система EWS Varia VX3, Whistle Notch/Weldon Ø 20
- 31.VX306L36MIДержавка цанговая EWS 31.VX306L36MI, система EWS Varia VX3, отверстие Ø6 мм
- 31.VX311L70Державка цанговая EWS 31.VX311L70, система EWS Varia VX3, под цангу 110 4008E (ER11 Ø1-7)
- 31.VX316IML14Державка цанговая EWS 31.VX316IML14, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
- 31.VX316L25Державка цанговая EWS 31.VX316L25, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
- 31.VX316L50MMДержавка цанговая EWS 31.VX316L50MM, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
- 31.VX320IML17Державка цанговая EWS 31.VX320IML17, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E
- 31.VX320IML17-Ø13Державка цанговая EWS 31.VX320IML17-Ø13, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E
- 31.VX320L27Державка цанговая EWS 31.VX320L27, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E
Показаны первые 40 из 48. Остальные — в разделе Инструмент статический.
Принадлежности и оснастка для настройки инструмента3
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
- VX3STARTKIT1Набор стартовый Varia EWS VX3STARTKIT1
- VX3STARTKIT2Набор стартовый Varia EWS VX3STARTKIT2
Запчасти к инструменту2
- 29.VX3SЗаглушка EWS 29.VX3S, система EWS Varia VX3, стальная
- VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м
