EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.30VX3G300RLIKDI1V

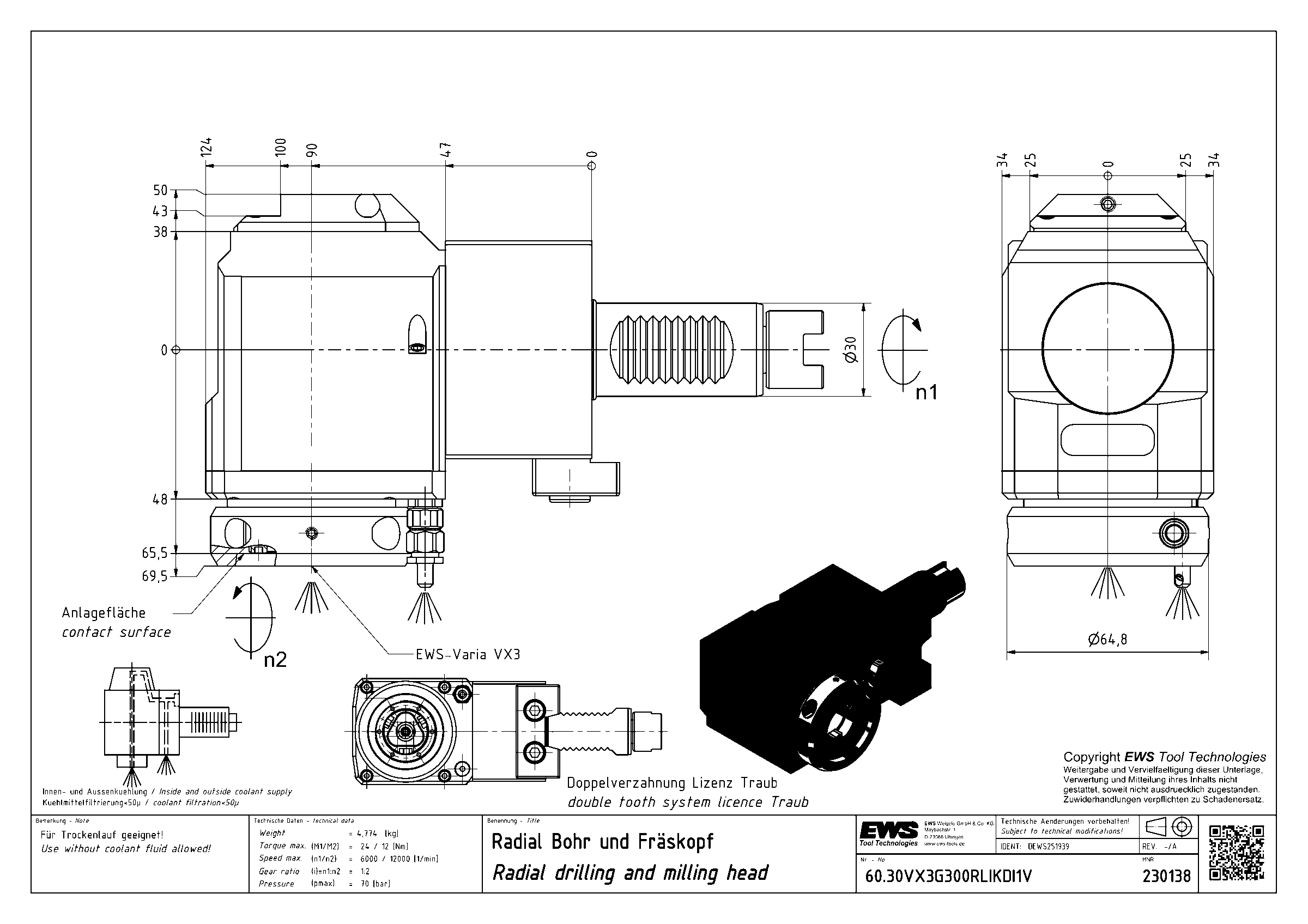

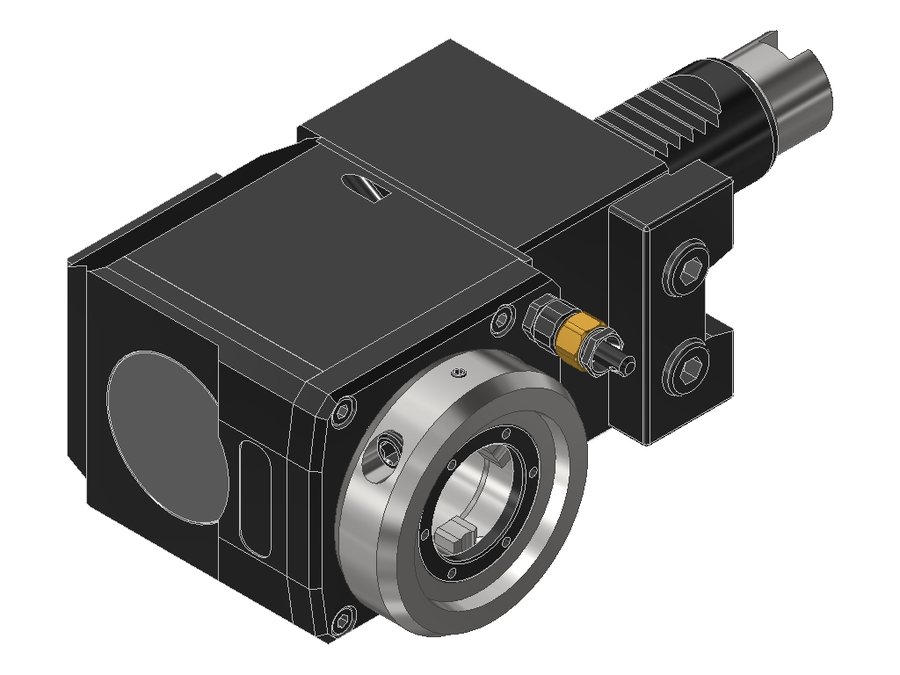

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3G300RLIKDI1V, хвостовик Ø30, EWS - Varia VX3 - адаптер
| Система фиксации в гнезде | V-плита |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | EWC00300295 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | Groove driver |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | EWS Varia VX3 |
| Функциональная длина | 90 мм |
| Вылет LPR | 124 мм |
| Масса | 4,774 кг |
| Высота | 68 мм |
| Общая длина | 198,5 мм |
| Ширина | 119,5 мм |
| Заказной номер EWS | 230138 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 50 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX3 |
| Макс. крутящий момент | 24 Н·м |
| Функциональная ширина | 65,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.30VX3E365RLIKDI1EL | 30 | VDI30 | EWS Varia VX3 | 100 | 134 | 201 | |
| 60.30VX3E365RLIKDOT13 | 30 | VDI30 | EWS Varia VX3 | 100 | 134 | 201 | |
| 60.30VX3E365RLOT13#01 | 30 | VDI30 | EWS Varia VX3 | 100 | 134 | 201 | |
| 60.30VX3G300RLI1V#01 | 30 | VDI30 | EWS Varia VX3 | 90 | 124 | 198,5 | |
| 60.30VX3G300RLI1W#01 | 30 | VDI30 | EWS Varia VX3 | 90 | 124 | 198,5 | |
| 60.30VX3G300RLI2W#01 | 30 | VDI30 | EWS Varia VX3 | 90 | 124 | 198,5 | |
| 60.30VX3G300RLIKDI1V | 30 | VDI30 | EWS Varia VX3 | 90 | 124 | 198,5 | Текущая |
| 60.30VX3G300RLIKDI1W | 30 | VDI30 | EWS Varia VX3 | 90 | 124 | 198,5 | |
| 60.30VX3G300RLIKDV | 30 | VDI30 | EWS Varia VX3 | 90 | 124 | 198,5 | |
| 60.30VX3G300RLIKDW#01 | 30 | VDI30 | EWS Varia VX3 | 90 | 124 | 198,5 | |
| 60.30VX3G300RLV#01 | 30 | VDI30 | EWS Varia VX3 | 90 | 124 | 198,5 | |
| 60.30VX3G300RLW#01 | 30 | VDI30 | EWS Varia VX3 | 90 | 124 | 198,5 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.30VX3G300RLIKDI1V.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
- VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2
Запчасти к инструменту1
- VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
