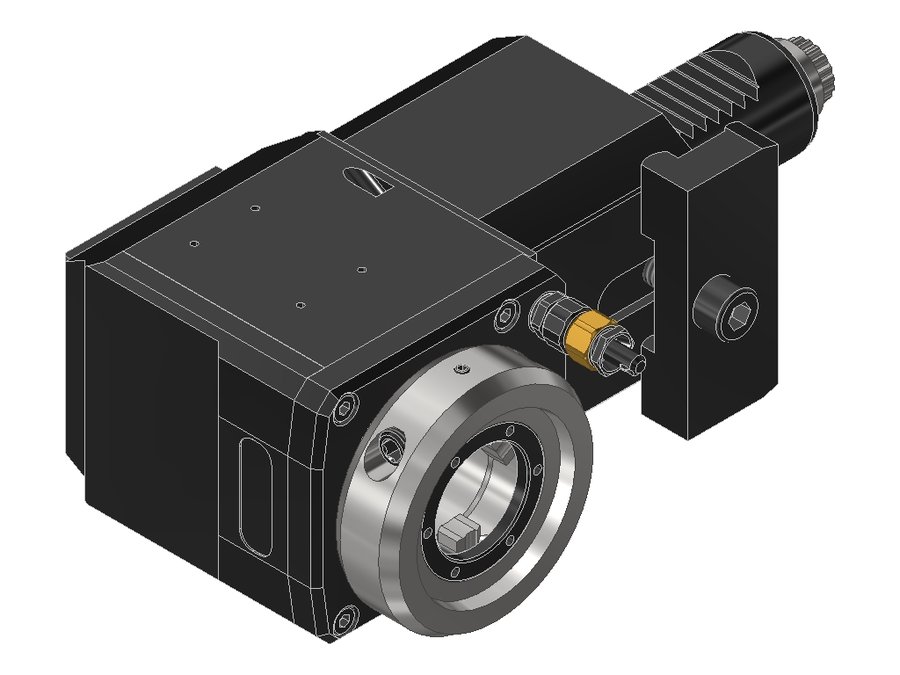

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3E365RLOT13#01, хвостовик Ø30, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.30VX3E365RLOT13#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3E365RLOT13#01, хвостовик Ø30, EWS - Varia VX3 - адаптер

Система фиксации в гнездезажимная планка
Код интерфейса станкаZYV03000115
Код интерфейса инструментаEWC00300295
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VX3
Функциональная длина100 мм
Вылет LPR134 мм
Масса4,983 кг
Высота68 мм
Общая длина201 мм
Ширина112,5 мм
Заказной номер EWS233176
Радиальная высота34 мм
Радиальная ширина43 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент32 Н·м
Функциональная ширина65,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.30VX3DTC600RLX100A35#0130VDI30EWS Varia VX3100134206
60.30VX3DZT1000#0130VDI30EWS Varia VX370104202
60.30VX3E365RLIKDEL30VDI30EWS Varia VX3100134201
60.30VX3E365RLIKDEL-CC430VDI30EWS Varia VX3134100167
60.30VX3E365RLIKDI1EL30VDI30EWS Varia VX3100134201
60.30VX3E365RLIKDOT1330VDI30EWS Varia VX3100134201
60.30VX3E365RLOT13#0130VDI30EWS Varia VX3100134201Текущая
60.30VX3G300RLI1V#0130VDI30EWS Varia VX390124198,5
60.30VX3G300RLI1W#0130VDI30EWS Varia VX390124198,5
60.30VX3G300RLI2W#0130VDI30EWS Varia VX390124198,5
60.30VX3G300RLIKDI1V30VDI30EWS Varia VX390124198,5
60.30VX3G300RLIKDI1W30VDI30EWS Varia VX390124198,5
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.30VX3E365RLOT13#01.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
