Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3KR1809LIKDI2X85, хвостовик Ø30, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.30VX3KR1809LIKDI2X85

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3KR1809LIKDI2X85, хвостовик Ø30, EWS - Varia VX3 - адаптер

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV03000115
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Приводторцевая муфта
Диаметр хвостовика30 мм
Исполнениелевое
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VX3
Функциональная длина85 мм
Вылет LPR119 мм
Масса4,394 кг
Высота68 мм
Общая длина181 мм
Ширина119,5 мм
Заказной номер EWS236995
Радиальная высота34 мм
Радиальная ширина50 мм
Передаточное отношение2:1
Макс. частота вращения8000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент20 Н·м
Функциональная ширина65,5 мм

Описание

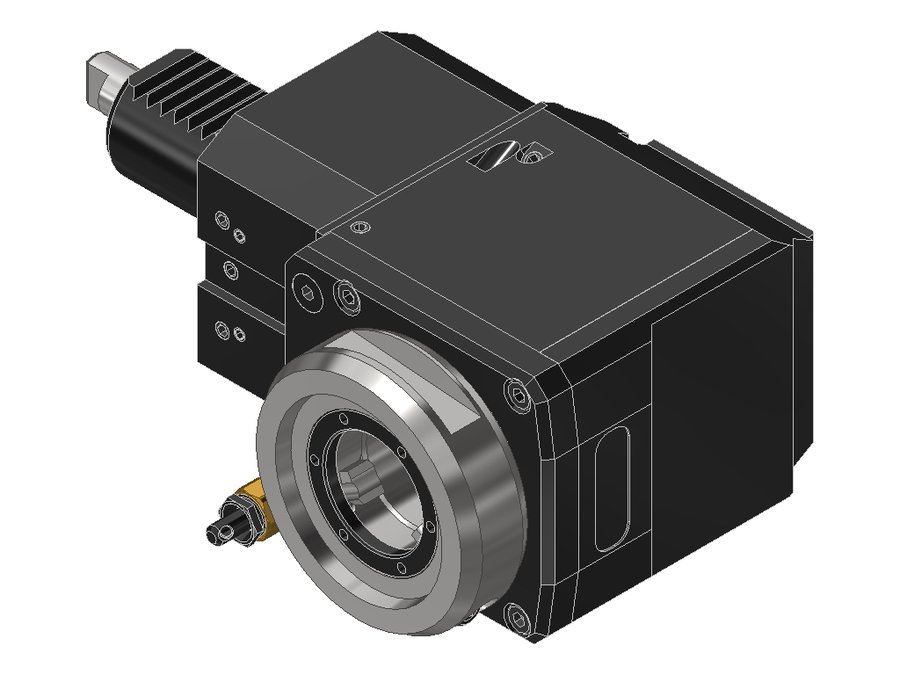

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение снижено до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Полигональное соединение вал–ступица
Новейшие серии наших инструментальных систем оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

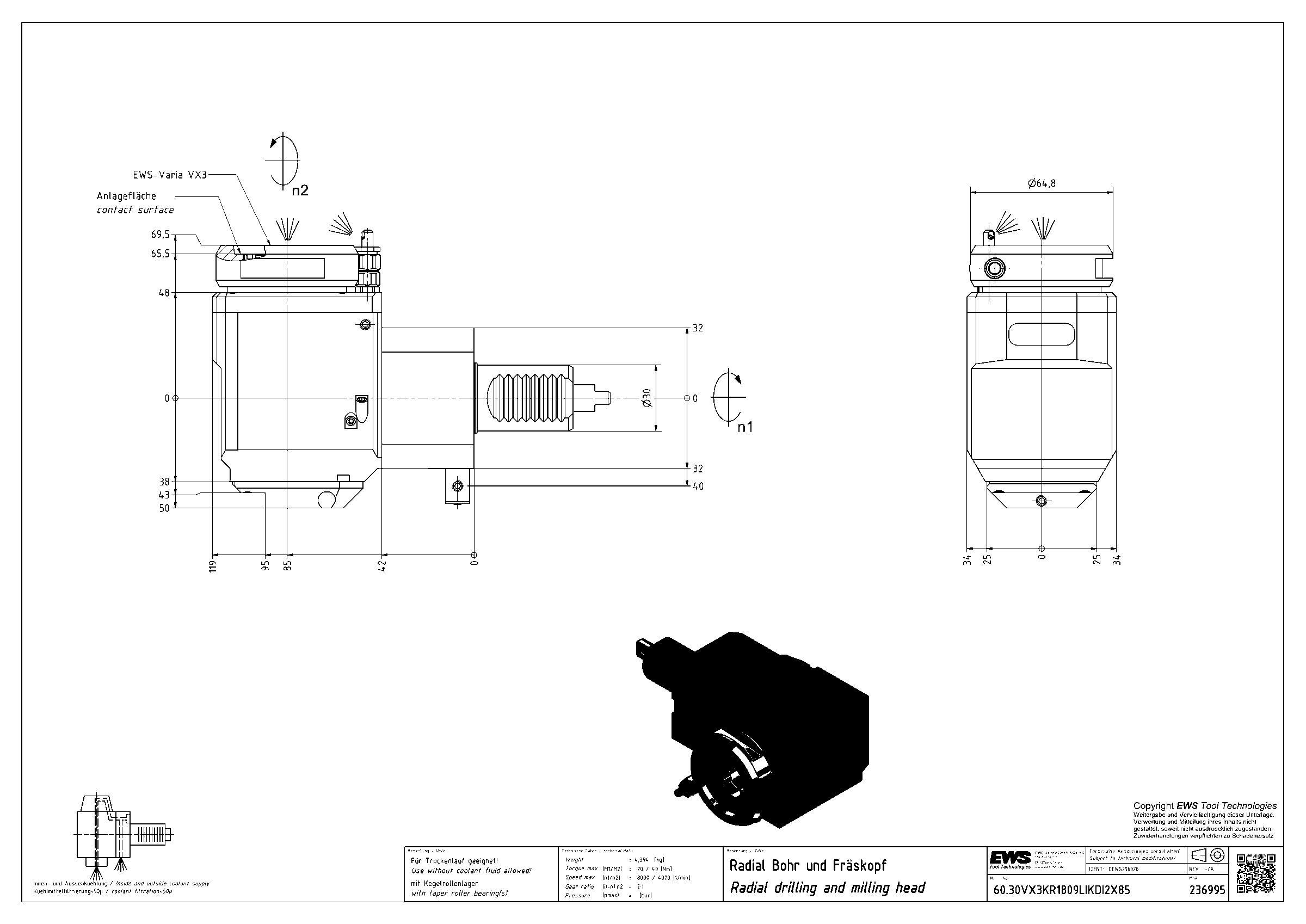

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.30VX3GT300RL#0130VDI30EWS Varia VX385119186
60.30VX3GT300RLIKD#0130VDI30EWS Varia VX385119186
60.30VX3GT300RLIKDTFL#0130VDI30EWS Varia VX385119186
60.30VX3GT300RLIKDTFLHSD12#0130VDI30EWS Varia VX385119186
60.30VX3GT300RLIKDTFR#0130VDI30EWS Varia VX3100141,5208,5
60.30VX3GT300RLTFL30VDI30EWS Varia VX385119186
60.30VX3KR1809LIKDI2X8530VDI30EWS Varia VX385119181Текущая
60.30VX3KRCTXRLI230VDI30EWS Varia VX35589156
60.30VX3KRE365RLIKDEL30VDI30EWS Varia VX3100134201
60.30VX3KRE365RLIKDI2EL30VDI30EWS Varia VX3100134201
60.30VX3KRG300RLI2W#0130VDI30EWS Varia VX390124198,5
60.30VX3KRG300RLIKDGLW30VDI30EWS Varia VX390124198,5
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 57 позиций. Подбор по совместимости не заменяет проверку по чертежу.
