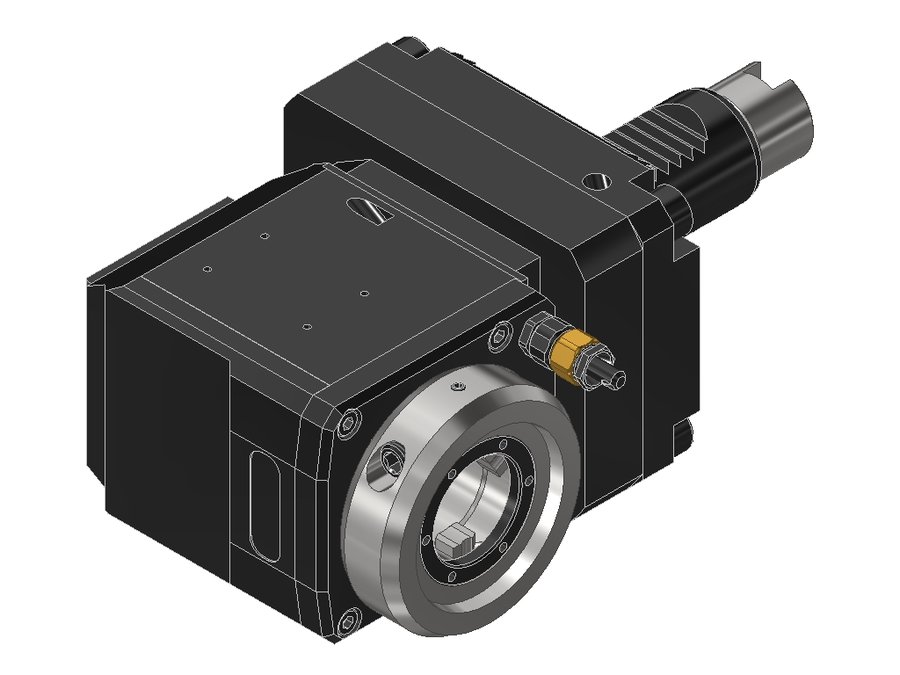

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3KRG300RLI2W#01
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.30VX3KRG300RLI2W#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3KRG300RLI2W#01

Система фиксации в гнездеW-зубчатое соединение
Код интерфейса станкаZYW03000115
Код интерфейса инструментаEWC00300295
Подвод СОЖнаружный
ПриводGroove driver
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VX3
Функциональная длина90 мм
Вылет LPR124 мм
Масса5,654 кг
Высота68 мм
Общая длина198,5 мм
Ширина119,5 мм
Заказной номер EWS230829
Радиальная высота34 мм
Радиальная ширина50 мм
Передаточное отношение2:1
Макс. частота вращения8000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент20 Н·м
Функциональная ширина65,5 мм

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

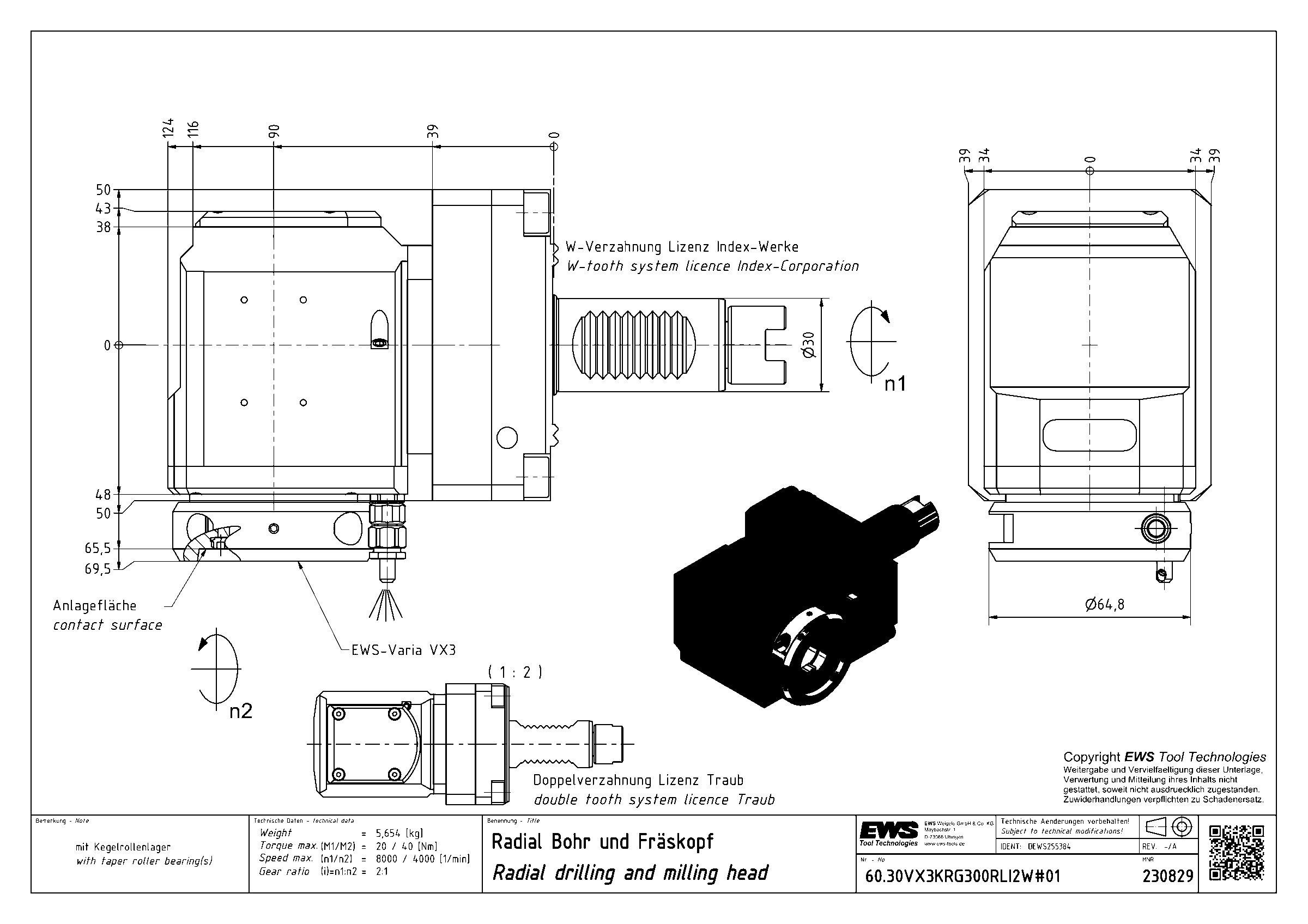

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.30VX3GT300RLIKDTFR#0130VDI30EWS Varia VX3100141,5208,5
60.30VX3GT300RLTFL30VDI30EWS Varia VX385119186
60.30VX3KR1809LIKDI2X8530VDI30EWS Varia VX385119181
60.30VX3KRCTXRLI230VDI30EWS Varia VX35589156
60.30VX3KRE365RLIKDEL30VDI30EWS Varia VX3100134201
60.30VX3KRE365RLIKDI2EL30VDI30EWS Varia VX3100134201
60.30VX3KRG300RLI2W#0130VDI30EWS Varia VX390124198,5Текущая
60.30VX3KRG300RLIKDGLW30VDI30EWS Varia VX390124198,5
60.30VX3KRG300RLIKDI2V-CC430VDI30EWS Varia VX390124198,5
60.30VX3KRG300RLIKDV30VDI30EWS Varia VX390124198,5
60.30VX3KRG300RLIKDW30VDI30EWS Varia VX390124198,5
60.30VX3KRG300RLW#0130VDI30EWS Varia VX390124198,5
Показать ещё · всего в серии 694
