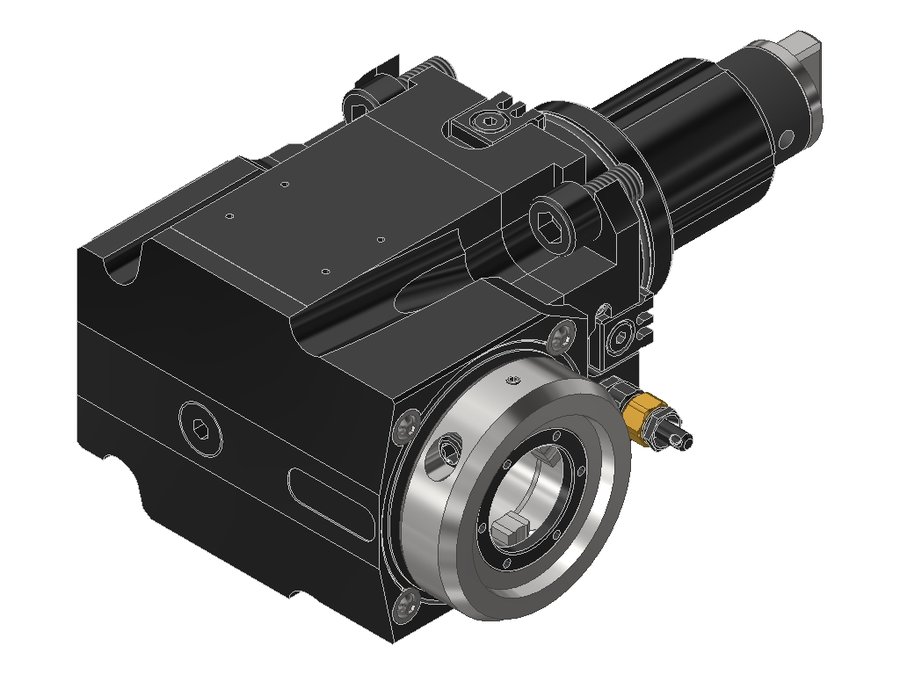

Головка приводная радиальная сверлильно-фрезерная EWS 60.55VX31809PFIKDI1X70, хвостовик Ø55, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.55VX31809PFIKDI1X70

Головка приводная радиальная сверлильно-фрезерная EWS 60.55VX31809PFIKDI1X70, хвостовик Ø55, EWS - Varia VX3 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55
Присоединение инструментаEWS Varia VX3
Функциональная длина70 мм
Вылет LPR106 мм
Масса7,175 кг
Высота84 мм
Общая длина210 мм
Ширина137,5 мм
Заказной номер EWS230212
Радиальная ширина59,5 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент50 Н·м
Функциональная ширина78 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.55VX31809PFI1X7055BMT55EWS Varia VX370106210
60.55VX31809PFI1X8555BMT55EWS Varia VX385121225
60.55VX31809PFIKDGL55BMT55EWS Varia VX36096200
60.55VX31809PFIKDGL-CC455BMT55EWS Varia VX36096200
60.55VX31809PFIKDGLX7055BMT55EWS Varia VX370106210
60.55VX31809PFIKDGLX8555BMT55EWS Varia VX385121225
60.55VX31809PFIKDI1X7055BMT55EWS Varia VX370106210Текущая
60.55VX31809PFIKDI1X8555BMT55EWS Varia VX385121225
60.55VXP3D1809PFIKD55BMT55EWS Varia VXP46096200
60.55VXP31809PFGL55BMT55EWS Varia VXP46096200
60.60.4VX4LT2000V12GL60,4BMT60C OkumaEWS Varia VX490129,5206,5
60.60.4VX4LT2000V12IKDGL60,4BMT60C OkumaEWS Varia VX490129,5206,5
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.55VX31809PFIKDI1X70.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
