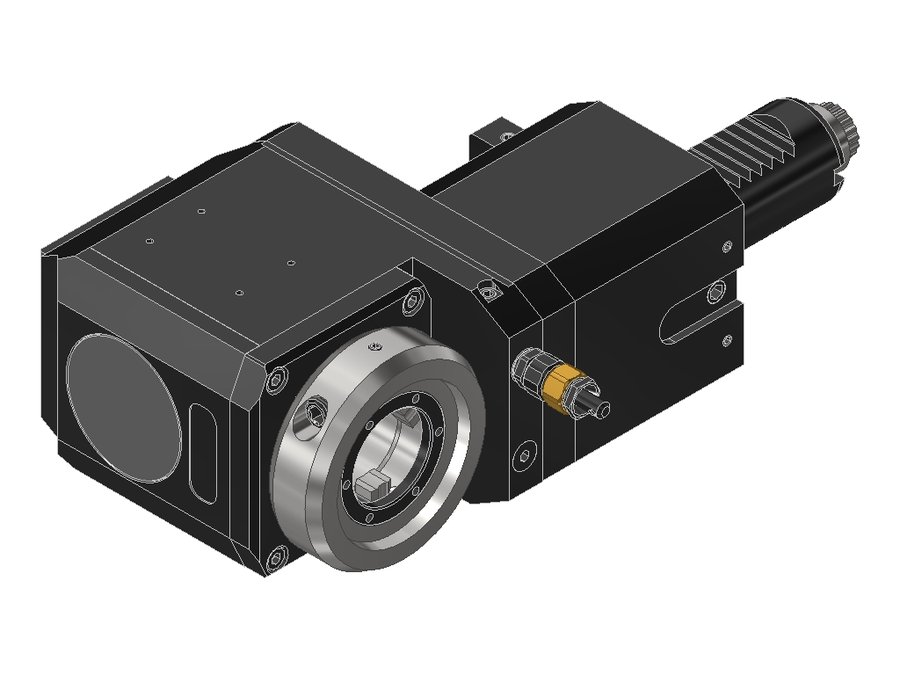

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30VX3LCTXRLX120#01, хвостовик Ø30, система EWS Varia VX3
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.30VX3LCTXRLX120#01

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30VX3LCTXRLX120#01, хвостовик Ø30, система EWS Varia VX3

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV03000115
Код интерфейса инструментаEWC00300295
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VX3
Функциональная длина120 мм
Вылет LPR153,5 мм
Масса5,741 кг
Высота68 мм
Общая длина220,5 мм
Ширина117,5 мм
Заказной номер EWS239098
Радиальная высота34 мм
Радиальная ширина85,5 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент32 Н·м
Функциональная ширина23 мм

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

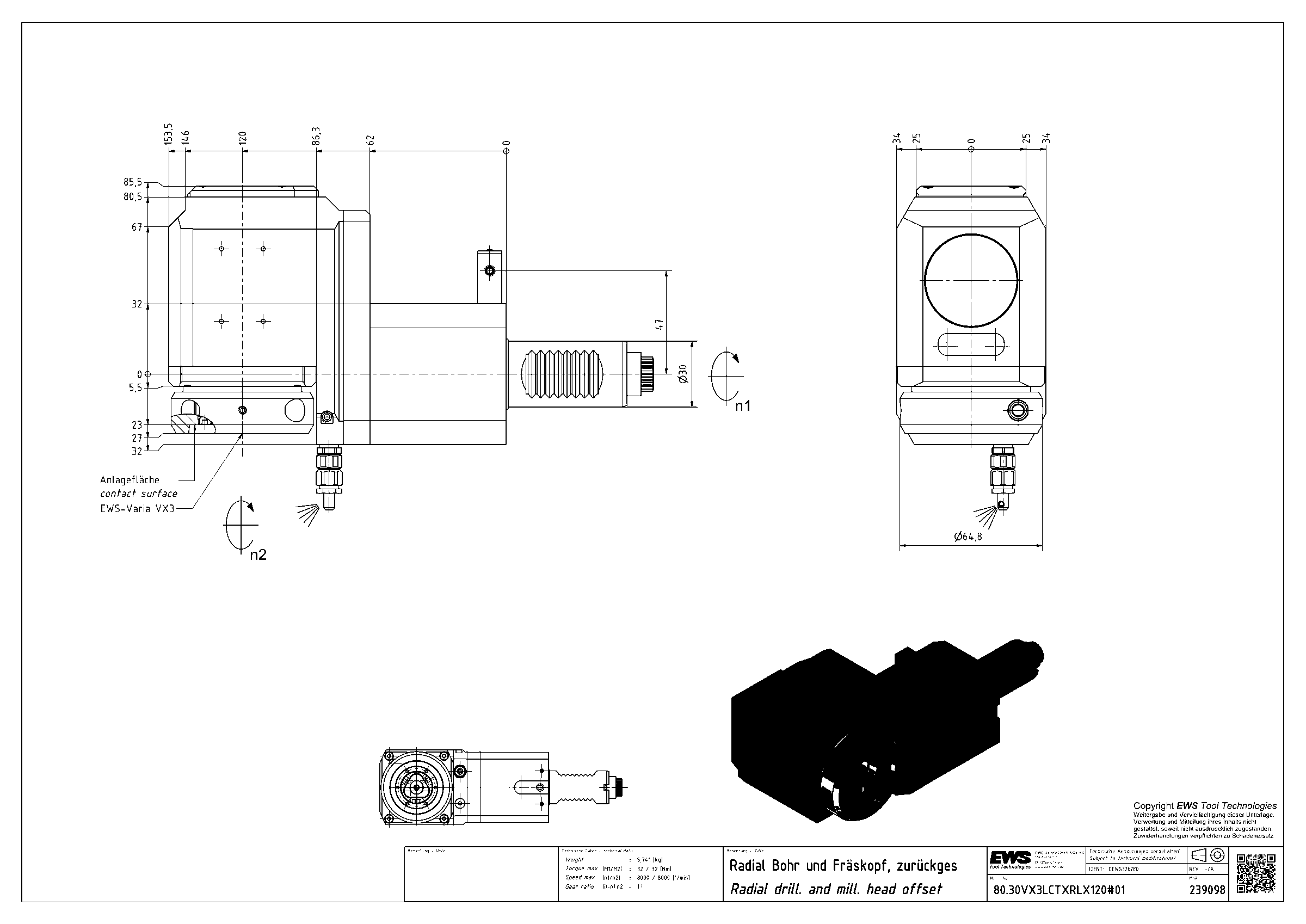

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.30VX3LCTXRLI1#0130VDI30EWS Varia VX3100133,5200,5
80.30VX3LCTXRLIKD#0130VDI30EWS Varia VX3100133,5200,5
80.30VX3LCTXRLIKDI130VDI30EWS Varia VX3100133,5200,5
80.30VX3LCTXRLIKDTFL30VDI30EWS Varia VX3100133,5200,5
80.30VX3LCTXRLIKDTFR30VDI30EWS Varia VX3100134201
80.30VX3LCTXRLTFR#0130VDI30EWS Varia VX3100134201
80.30VX3LCTXRLX120#0130VDI30EWS Varia VX3120153,5220,5Текущая
80.30VX3LDCTXRL30VDI30EWS Varia VX3100133,5200,5
80.30VX3LDCTXRLIKC30VDI30EWS Varia VX3100133,5200,5
80.30VX3LDCTXRLTFL#0130VDI30EWS Varia VX3100133,5200,5
80.30VX3LTOEMRLIKDX100A3530VDI30EWS Varia VX3100133,5192,5
80.30VX3TOEMR#0130VDI30EWS Varia VX370103,5162,5
